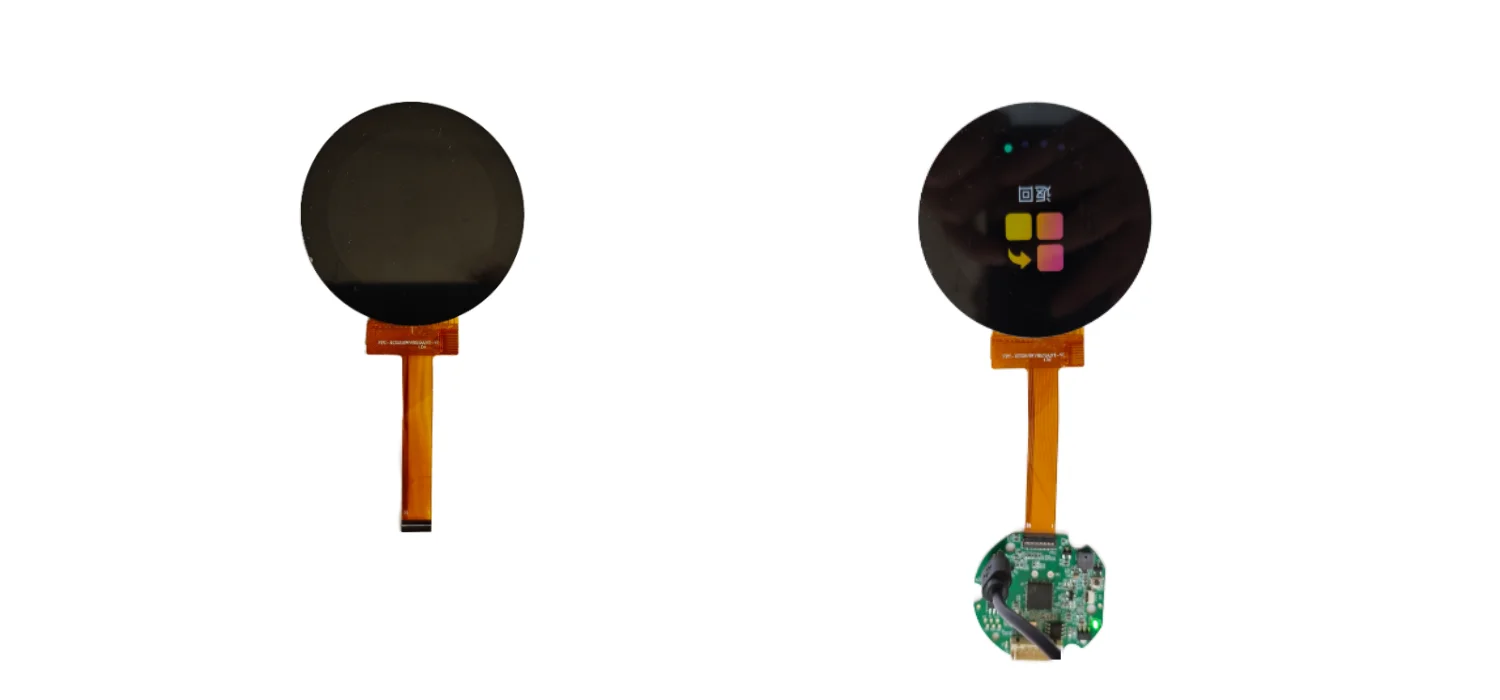

Jest to okrągły ekran dotykowy o przekątnej 2,1 cala, zaprojektowany specjalnie dla inteligentnych urządzeń gospodarstwa domowego i kompaktowych paneli sterowania. SKY-TDM może dostosować ekran dotykowy zgodnie z faktyczną strukturą sprzętu i wymaganiami dotyczącymi interakcji człowiek-maszyna (HMI).
Ten okrągły wyświetlacz dotykowy o przekątnej 2,1 cala ma rozdzielczość 480 x 480 i przybliżone wymiary 56,18 x 59,71 x 2,26 milimetra. Ma zwartą budowę. Wykorzystuje układ scalony sterownika ST7701 i obsługuje interfejs RGB (który można dostosować jako interfejs MIPI).
Dostarczamy dostosowane do indywidualnych potrzeb rozwiązania w zakresie wyświetlaczy, aby spełnić Twoje podstawowe potrzeby i pomóc Ci bezproblemowo zintegrować komponenty wyświetlaczy z ogólnym projektem przemysłowym Twojego sprzętu.
Okrągłe wyświetlacze coraz częściej zastępują tradycyjne kwadratowe ekrany w inteligentnych urządzeniach domowych.
Jednolite wzornictwo przemysłowe: Okrągłe wyświetlacze eliminują wizualny konflikt między prostokątnym ekranem a zakrzywionymi, cylindrycznymi kształtami powszechnymi w ekspresach do kawy, oczyszczaczach powietrza i inteligentnych głośnikach. Ekran integruje się z sylwetką produktu, zamiast ją psuć.
Wymiana pokrętła: Wiele urządzeń nadal wykorzystuje fizyczne pokrętła do wyboru temperatury, prędkości lub trybu. Okrągły wyświetlacz dotykowy może cyfrowo odwzorowywać funkcję pokrętła z dynamicznymi ikonami, regulowaną czułością i brakiem zużycia mechanicznego, oferując jednocześnie więcej informacji niż drukowane pokrętło.
Lepsze wykorzystanie kompaktowej przestrzeni: w małych panelach sterowania okrągły układ pozwala uniknąć marnowania obszarów narożnych prostokątnych ekranów. Matryca kwadratowych pikseli o wymiarach 480×480 w naturalny sposób odwzorowuje okrągły obszar wyświetlania, w pełni wykorzystując dostępny obszar wyświetlania.
Lepsza ostrość wizualna: Okrągłe interfejsy przyciągają wzrok użytkownika na środek panelu sterowania, który idealnie nadaje się do obsługi podstawowych funkcji, takich jak uruchamianie/zatrzymywanie, regulacja temperatury lub wybór trybu w inteligentnych ekspresach do kawy i urządzeniach kuchennych.
Spójna estetyka we wszystkich liniach produktów: Marki urządzeń mogą ujednolicić okrągłe moduły ekspozycyjne w wielu produktach: ekspresach do kawy, oczyszczaczach powietrza, pralkach, tworząc jednolity język projektowania, jednocześnie upraszczając zaopatrzenie i inwentaryzację.
Integracja dotyku i wyświetlacza: w połączeniu z połączeniem optycznym i dotykiem PCAP okrągły wyświetlacz staje się szczelnym, łatwym w czyszczeniu panelem przednim, krytycznym dla urządzeń kuchennych narażonych na wilgoć, tłuszcz i codzienne czyszczenie.
W przypadku inteligentnych urządzeń domowych, w porównaniu z tradycyjnymi konstrukcjami ze szczeliną powietrzną, łączenie optyczne zapewnia bardziej zintegrowany efekt wyświetlania, podkreślając wrażenie premium produktu.
Dzięki płynnemu połączeniu panelu dotykowego z wyświetlaczem rozwiązanie to skutecznie minimalizuje odbicia światła widzialnego spowodowane szczeliną powietrzną i zapobiega przedostawaniu się wilgoci przy różnym poziomie wilgotności. Tworzy znacznie czystszą powierzchnię frontową, dzięki czemu idealnie nadaje się do produktów domowych o wysokich wymaganiach estetycznych.

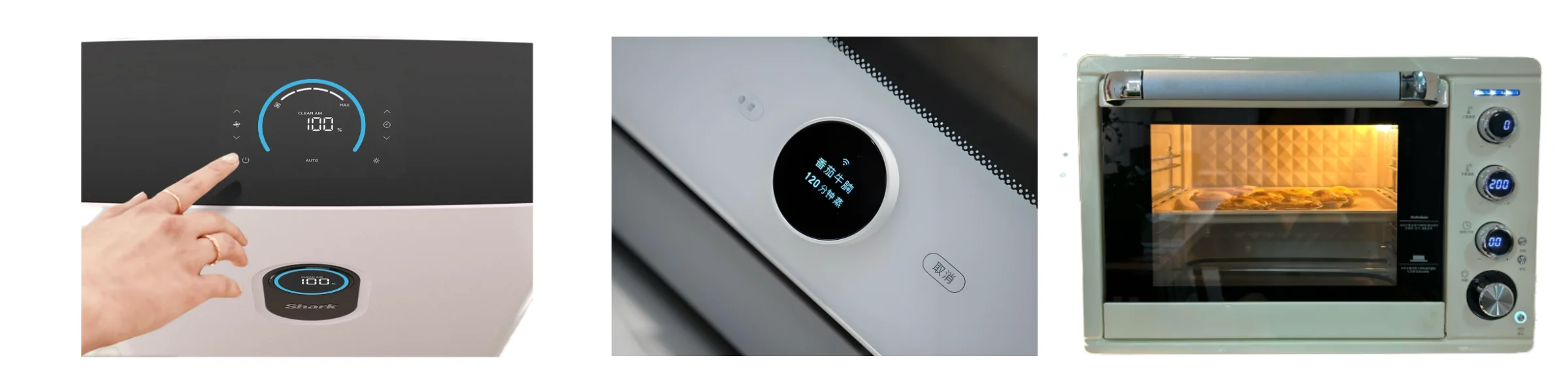

Technologia ta może być szeroko stosowana w różnych konstrukcjach urządzeń, takich jak inteligentne ekspresy do kawy, oczyszczacze powietrza, urządzenia kuchenne, panele sterowania pralek i inteligentne piekarniki.
Dzięki wyjątkowo kompaktowym wymiarom mechanicznym wynoszącym zaledwie 56,18 × 59,71 × 2,26 mm, okrągły wyświetlacz dotykowy o przekątnej 2,1 cala doskonale nadaje się do zastosowań o ścisłych ograniczeniach przestrzeni wewnętrznej. Rozdzielczość 480x480 zapewnia kwadratowy interfejs użytkownika, który płynnie integruje się z kompaktowymi panelami sterowania.
Możemy omówić z naszymi klientami niestandardowe rozwiązania w oparciu o następujący przepływ pracy:
Rozmiar wyświetlacza → Panel dotykowy → Szkło osłonowe → Laminowanie → Konfiguracja interfejsu → Struktura mechaniczna
Różne projekty mogą wymagać różnych wymiarów ekranu, współczynników proporcji, konstrukcji montażowych lub rozwiązań dotykowych dostosowanych do konkretnych przypadków użycia. Dlatego zdecydowanie zalecamy zintegrowanie rozwoju niestandardowego z wczesnym etapem projektowania produktu. Dzięki dogłębnej komunikacji dotyczącej Twoich konkretnych potrzeb, możemy zapewnić doskonałe, dostosowane do indywidualnych potrzeb rozwiązania.
Ten zestaw okrągłego wyświetlacza dotykowego o przekątnej 2,1 cala obsługuje interfejs dotykowy I2C, umożliwiając płynną integrację funkcji dotykowej z głównym systemem sterowania klienta.
Jeśli chodzi o wydajność wyświetlania, ekran charakteryzuje się jasnością 300 cd/m² i współczynnikiem kontrastu 800:1. Oferuje szeroki kąt widzenia do 80° we wszystkich kierunkach i zapewnia opcje interfejsów wyświetlania RGB i MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | NASTAWIĆ | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | NASTAWIĆ | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Te wyjątkowe cechy stanowią praktyczną podstawę dla interaktywnych interfejsów kompaktowych urządzeń gospodarstwa domowego, w pełni zaspokajając potrzeby użytkowników w zakresie interakcji człowiek-maszyna (HMI).
Każde urządzenie klienta charakteryzuje się unikalnym interfejsem wyświetlacza i charakterystycznym wzornictwem przemysłowym. Aby służyć naszej zróżnicowanej bazie klientów, zapewniamy kompleksowe usługi dostosowywania OEM i ODM. Możemy omówić rozwiązania dostosowane do Twoich konkretnych wymagań, takie jak niestandardowe panele dotykowe, niestandardowe szkło osłonowe, różne opcje interfejsów, dostosowane kable FPC, sitodruk z logo oraz dostosowana jasność i parametry optyczne.
Oprócz naszego referencyjnego okrągłego wyświetlacza dotykowego o przekątnej 2,1 cala, oferujemy również usługi dostosowywania zintegrowanej płyty sterownika wyświetlacza, w tym opcje takie jak karty portu szeregowego.
1. Potwierdzenie wymagań: udostępnij rozmiar wyświetlacza, rozdzielczość, funkcję dotykową i przestrzeń instalacyjną.
2. Projekt rozwiązania: Proponujemy konfigurację panelu dotykowego, szyby i interfejsu.
3. Opracowanie próbki: montaż prototypu do sprawdzenia mechanicznego i elektrycznego.
4. Weryfikacja projektu: Wspólna ocena dopasowania, działania dotykowego i efektu optycznego.
5. Produkcja masowa: Stabilne dostawy partii z pełną kontrolą przed wysyłką.
Zalecane jest zaangażowanie na wczesnym etapie: możemy dostosować zestaw wyświetlacza do Twojego projektu przemysłowego, zamiast narzucać projekt wokół standardowego modułu.
Nasze rozwiązania w zakresie wyświetlaczy mają szerokie zastosowanie w różnych produktach inteligentnego domu i urządzeniach, w tym:
Inteligentne ekspresy do kawy: Sterowanie dotykowe zapewnia nowoczesny i interaktywny interfejs użytkownika.
Oczyszczacze powietrza: Kompaktowe wyświetlacze dotykowe umożliwiają szybką regulację różnych funkcji.
Inteligentne urządzenia kuchenne: w przypadku produktów takich jak urządzenia do gotowania ryżu, piekarniki i okapy kuchenne oferujemy wyświetlacze dotykowe z funkcją pokrętła.
Pralki i suszarki: Wyświetlacze umożliwiają szybki wybór programów prania i suszenia, zapewniając jednocześnie intuicyjny podgląd stanu pracy.
W przypadku wszystkich kategorii urządzeń wymienionych powyżej możemy spełnić Twoje specyficzne wymagania techniczne.

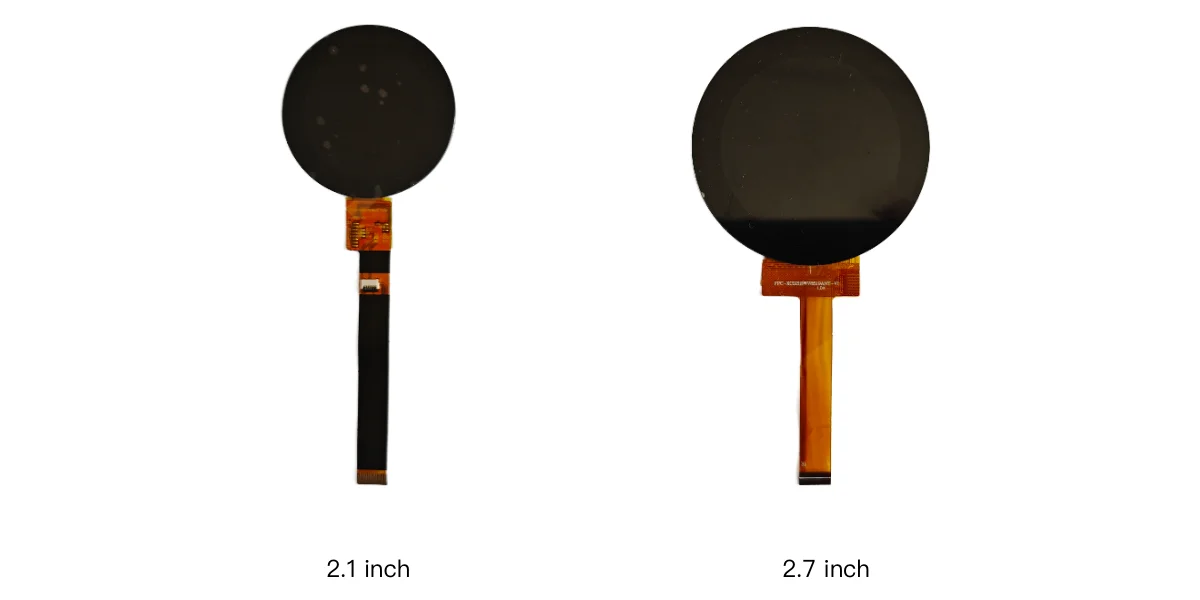

Nie, oferujemy szerszą gamę opcji. Oprócz zestawu 2,1-calowego oferujemy również 1,6-calowe, 2,7-calowe, 5-calowe i inne rozmiary. Konkretny wybór zależy od wymagań produktu.
Tak. Panele dotykowe można w pełni dostosować do swoich potrzeb, włączając w to kształt zewnętrzny, specjalną obróbkę powierzchni szklanej osłony, konstrukcję kabla FPC i wiele innych.
Tak. Moduł LCD lub panel dotykowy możemy dostarczyć osobno. Obsługujemy również rozwiązanie, w którym laminowana jest tylko szyba osłonowa, bez panelu dotykowego.
Tak. Ten typ kompaktowego wyświetlacza dotykowego nadaje się do zastosowań takich jak inteligentne ekspresy do kawy, oczyszczacze powietrza, urządzenia kuchenne i inne inteligentne terminale sterujące, w zależności od wymagań końcowego zastosowania.
Tak. Klienci mogą omówić z nami niestandardowe wymagania, w tym rozmiar wyświetlacza, panel dotykowy, szklaną osłonę, pełną laminację, typ interfejsu i integrację mechaniczną.
Najlepiej podać wymagany rozmiar ekranu, rozdzielczość, funkcję dotykową, wymiary szyby osłonowej, przestrzeń instalacyjną, wymagania dotyczące interfejsu, środowisko operacyjne i szacunkową ilość. Ponadto dostarczenie rysunków produktów lub plików obudów 3D byłoby bardzo korzystne dla naszej oceny mechanicznej.
Jeśli opracowujesz nowe urządzenie gospodarstwa domowego, z przyjemnością zaangażujemy się w niego już na samym początku fazy projektowania, aby kompleksowo ocenić Twoje ogólne wymagania dotyczące produktu.
SKY-TDM może ściśle współpracować z naszymi klientami w celu oceny konkretnych potrzeb, w tym rozmiaru wyświetlacza, rozwiązania dotykowego, szyby pokrywy i niestandardowych płytek sterowników. To oparte na współpracy podejście pomaga stworzyć bezbłędny produkt końcowy, unikając konieczności kompromisu w ogólnym projekcie tylko po to, aby uwzględnić nieodpowiednią standardową konstrukcję.
W każdej chwili możesz się z nami skontaktować, aby omówić nadchodzące projekty.
