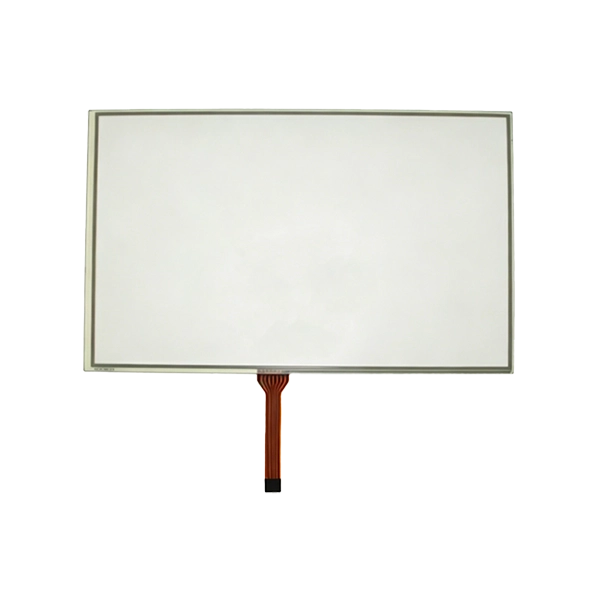

Nasz10,1-calowy, 8-przewodowy rezystancyjny panel dotykowyjest przeznaczony do maszyn budowlanych, ciężkiego sprzętu, pojazdów rolniczych, maszyn górniczych, dźwigów, koparek, ładowarek kołowych i innych pojazdów przemysłowych poza drogami.
W przeciwieństwie do paneli dotykowych klasy konsumenckiej, ciężkie maszyny działają w środowisku ciągłych wibracji, błota, deszczu, zanieczyszczenia olejem, kurzu i ekstremalnych wahań temperatury. Operatorzy często noszą grube rękawice robocze i wymagają stałej, niezawodnej wydajności dotyku niezależnie od trudnych warunków w miejscu pracy.
Nasze przemysłowe 8-przewodowe, rezystancyjne rozwiązanie dotykowe pozwala sprostać tym rygorystycznym wyzwaniom dzięki wzmocnionej konstrukcji czujnika, surowcom o wysokiej trwałości, zoptymalizowanej wydajności EMC i wydłużonej żywotności. Zapewnia niezawodne, precyzyjne wprowadzanie jednym dotknięciem w trudnych warunkach zewnętrznych, gdzie pojemnościowe panele dotykowe często działają niestabilnie.
SKY-TDM świadczy usługi dostosowywania w pełnym zakresie, w tym inżynierię soczewek osłonowych, łączenie optyczne, kalibrację kontrolera dotykowego, adaptację interfejsu, obróbkę przeciwodblaskową, wodoodporne uszczelnienie i wsparcie integracji mechanicznej.
W przypadku ciężkiego sprzętu priorytetem jest bezkompromisowa niezawodność działania, a nie zorientowana na konsumenta funkcjonalność wielodotykowa.
W porównaniu do konwencjonalnych 4-przewodowych rezystancyjnych i pojemnościowych paneli dotykowych, 8-przewodowa architektura rezystancyjna zapewnia kluczowe zalety:
• Doskonała dokładność pozycjonowania dotykowego
• Długoterminowa stabilność kalibracji
• Natywne wsparcie dla obsługi w rękawiczkach
• Kompatybilny z gołymi palcami, rysikami i sztywnymi narzędziami
• Zwiększone działanie antywibracyjne
• Zmniejszone długoterminowe wydatki na konserwację
• Stabilna wydajność w warunkach silnych zakłóceń EMI
• Możliwość dostosowania do warunków pracy w zapylonym i wilgotnym środowisku
W przypadku operatorów sprzętu budowlanego noszących rękawice robocze podczas ciągłej interakcji z HMI preferowaną technologią pozostaje dotyk rezystancyjny. Opiera się na aktywacji ciśnieniem zamiast przewodności elektrycznej, eliminując ograniczenia dotyku pojemnościowego w warunkach terenowych.

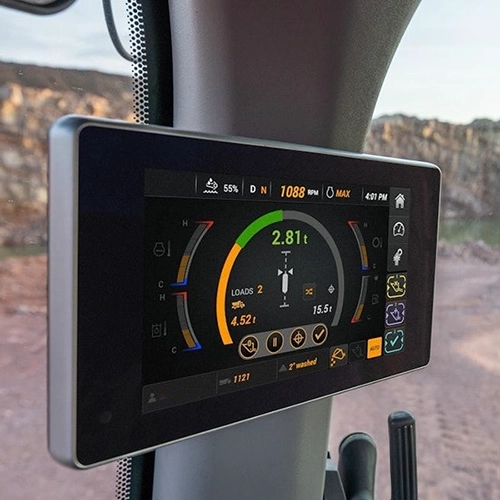

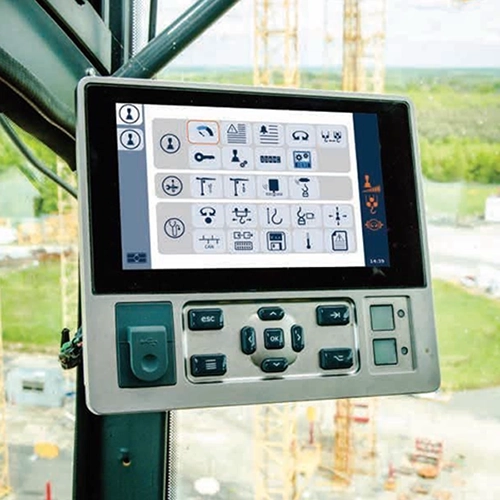

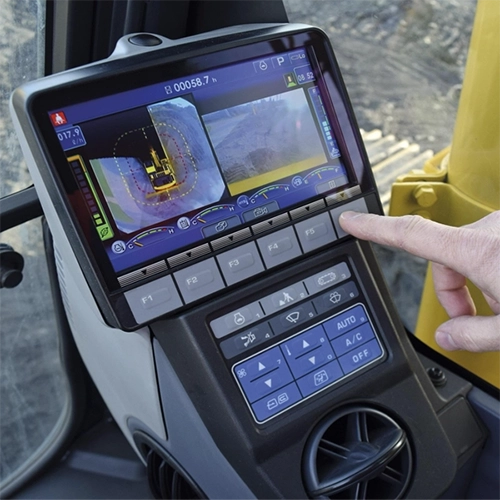

Nasz 10,1-calowy, 8-przewodowy, rezystancyjny panel dotykowy jest szeroko zintegrowany z: koparkami i ładowarkami kołowymi i spychaczami, dźwigami mobilnymi i walcami drogowymi, ciężarówkami z pompami do betonu i sprzętem górniczym oraz wiertnicami, maszynami rolniczymi i przemysłowymi wózkami widłowymi itp.
Panel dotykowy to tylko jeden z elementów kompletnego systemu HMI. Aby zagwarantować lata bezproblemowej pracy w terenie, moduł w pełni dotykowy musi zostać zaprojektowany tak, aby odpowiadał warunkom środowiskowym panującym na miejscu.
| Wymóg | Zalecane specyfikacje / zoptymalizowane cechy konstrukcyjne |
|
Szeroki zakres temperatur pracy (Maszyny budowlane działają przez cały rok w zmiennym klimacie) |
• Temperatura pracy: -30°C ~ +80°C • Temperatura przechowywania: -40°C ~ +85°C • Kontroler dotykowy klasy przemysłowej • Podłoża PET odporne na niskie temperatury |
|
Wyjątkowa odporność na wibracje i wstrząsy (Koparki, walce i wiertnice generują ciągłe wibracje mechaniczne) |
• Wzmocniona konstrukcja FPC • Klej strukturalny o dużej wytrzymałości • Konstrukcja montażowa sterownika zapobiegająca poluzowaniu • Złącza odporne na wibracje • Wzmocnione, elastyczne okablowanie końcowe |
|
Przednia wodoodporna i pyłoszczelna konstrukcja (Praca sprzętu budowlanego odbywa się na świeżym powietrzu) |
• Minimalny stopień ochrony panelu przedniego: IP65 • Opcjonalne, ulepszone rozwiązanie uszczelniające IP67 • Precyzyjnie zaprojektowane wodoodporne uszczelki • Krawędziowa konstrukcja uszczelniająca przed kurzem • Wbudowany projekt odprowadzania wody • Materiały powierzchniowe odporne na promieniowanie UV |
|
Niezawodne działanie rękawic (Operatorzy terenowi często używają różnych rękawic) |
• Rękawice ochronne • Rękawiczki skórzane • Zimowe rękawiczki termiczne • Gumowe rękawice ochronne |
|
Wydłużona trwałość (Żywotność maszyn budowlanych zwykle przekracza 10 lat) |
• Ponad 35 milionów aktywacji dotykowych • Twarda, odporna na zarysowania powłoka powierzchniowa • Odporna na zużycie warstwa PET • Materiały odporne na promieniowanie UV • Elastyczne kable o długiej żywotności |
| Solidna wydajność EMI/EMC | • Struktura ekranująca EMI • Zoptymalizowany układ uziemienia • Wbudowany obwód filtrujący • Stabilizowane wbudowane oprogramowanie sprzętowe • Kompleksowa ochrona ESD |
|
Czytelność w świetle słonecznym (Sprzęt używany na zewnątrz wymaga dobrej widoczności w bezpośrednim świetle słonecznym) |
• Pełne połączenie optyczne • Powłoka przeciwodblaskowa (AG). • Powłoka antyrefleksyjna (AR). • Parowanie wyświetlacza LCD o wysokiej jasności • Szybka osłonowa odporna na promieniowanie UV • Tłumione odbicia panelu wewnętrznego |
|
Solidna konstrukcja mechaniczna (Pojazdy budowlane są narażone na ciągłe uderzenia, silny pył i zanieczyszczenie olejem) |
• Wytrzymała przemysłowa ramka przednia • Wzmocniona metalowa rama montażowa • Wzmocnione otwory montażowe • Możliwość dostosowania grubości uszczelki • Przemysłowe klejenie strukturalne • Prowadzenie ochronne dla elastycznych kabli |
| Przedmiot | Specyfikacja |
| Rozmiar | 10,1 cala |
| Dotknij technologii | 8-przewodowy rezystancyjny |
| Interfejs | USB/RS232/IIC |
| Twardość powierzchni | ≥3H |
| Przepuszczalność światła | ≥80% |
| Temperatura pracy | -30°C ~ +80°C |
| Siła uruchamiająca | Możliwość dostosowania |
| EMC | Przemysłowa konstrukcja zoptymalizowana pod kątem EMC |
| Ochrona ESD | Zgodny z normami IEC |
| Dotknij opcji Żywotność | ≥35 milionów aktywacji |
| Osłona szklana | Dostosowane dostępne |
| Kontroler | Klasa przemysłowa |
| OEM/ODM | W pełni obsługiwane |
Każdy model maszyny budowlanej charakteryzuje się unikalnymi ograniczeniami montażowymi. SKY-TDM zapewnia kompleksowe opcje dostosowywania:
- Niestandardowe wymiary czujnika dotykowego
- Indywidualny projekt szkła osłonowego
- Drukowanie brzegów metodą sitodruku i wytrawianie logo klienta
- Rozwój wodoodpornej konstrukcji mechanicznej
- Niestandardowy układ i długość FPC
- Dopasowany dobór złączy
- Opcje wielu interfejsów: USB / RS232 / I²C
- Usługa klejenia optycznego
- Powłoka przeciwodblaskowa i antyrefleksyjna
- Ulepszona konstrukcja ekranowania EMI
- Zagęszczona, wysokowydajna folia PET
- Strojenie parametrów regulatora szerokotemperaturowego
- Pasuje do paneli LCD o wysokiej jasności
- Wsparcie techniczne w zakresie konstrukcji ramy mechanicznej
Każdy panel dotykowy przechodzi rygorystyczną, wewnętrzną weryfikację jakości:
- 100% testowanie funkcji
- Kalibracja dokładności dotyku i liniowości
- Kontrola uszczelnienia wodoodpornego
- Test cykliczny w wysokiej/niskiej temperaturze
- Testowanie wibracji i wstrząsów
- Testowanie odporności na ESD
- Walidacja wydajności EMI
- Kontrola wyglądu optycznego
- Ciągłe testy starzenia
- Test udarności opakowania
Zadbaj o to, aby produkty dotarły do klienta w idealnym stanie.
Jako profesjonalny producent przemysłowych ekranów dotykowych, SKY-TDM oferuje elastyczne, kompleksowe usługi OEM i ODM dostosowane do potrzeb klientów. Dzięki bogatemu doświadczeniu projektowemu w zakresie ciężkiego sprzętu terenowego zapewniamy kompleksowe usługi obejmujące dobór wyświetlaczy LCD, projektowanie paneli dotykowych i łączenie optyczne. Wspierani ponad 10-letnim doświadczeniem produkcyjnym w sektorze przemysłowym, zapewniamy stabilny łańcuch dostaw i szybkie wsparcie techniczne. Co więcej, nasz system zarządzania jakością posiadający certyfikat ISO całkowicie eliminuje wszelkie problemy posprzedażowe naszych klientów.
Odp.: Ponieważ środowisko pracy maszyn budowlanych jest szczególnie złożone i zmienne. W takich warunkach rezystancyjne ekrany dotykowe zapewniają lepszą stabilność w porównaniu do ekranów pojemnościowych, zapewniając niezawodne działanie w każdym wymagającym środowisku.
O: Tak. Wykorzystując materiały odporne na wysokie temperatury i sterowniki klasy przemysłowej, obsługuje pracę w temperaturach do -30°C. Ponadto można wdrożyć dalsze dostrajanie w niskich temperaturach zgodnie z konkretnymi wymaganiami projektu.
O: Absolutnie. Wzmocnienie elastycznego obwodu drukowanego (FPC) przy użyciu klejów strukturalnych klasy przemysłowej i optymalizacja montażu sterownika znacznie poprawia jego działanie antywibracyjne w zastosowaniach z ciężkimi maszynami.
O: Tak. Napędzany ciśnieniem, rezystancyjny ekran dotykowy bezproblemowo współpracuje z grubymi rękawicami roboczymi, rysikami i innymi nieprzewodzącymi narzędziami, nie wymagając dodatkowej regulacji sprzętu.
Odp.: w pełni konfigurowalny. Zapewniamy dostosowane wymiary, niestandardowe interfejsy, niestandardowe szyby osłonowe, niestandardowe układy kabli, drukowanie logo i kompleksowe wsparcie techniczne w zakresie integracji mechanicznej.
O: Tak. System dotykowy jest zbudowany w oparciu o przemysłową architekturę EMC, integrującą ekranowanie elektromagnetyczne, zoptymalizowane uziemienie i wbudowaną ochronę ESD (wyładowania elektrostatyczne), aby zapewnić stabilną pracę w środowiskach pojazdów o wysokich zakłóceniach.
Odp.: Doskonale nadaje się do maszyn budowlanych, sprzętu górniczego, maszyn rolniczych, pojazdów leśnych, przemysłowych pojazdów terenowych, morskich systemów sterowania i sprzętu automatyki zewnętrznej.
O: Tak. Oprócz samodzielnych paneli dotykowych oferujemy kompleksowe usługi obejmujące dopasowywanie wyświetlaczy LCD, łączenie optyczne, integrację płyty kontrolera, niestandardowe szkło osłonowe i gotowe moduły wyświetlaczy dostosowane specjalnie do maszyn przemysłowych i budowlanych.
Gotowe do niezawodnego źródła10,1-calowy, 8-przewodowy rezystancyjny panel dotykowydla Twoich maszyn budowlanych? Prześlij nam szczegółowe wymagania, w tym rozmiar, interfejs, stopień uszczelnienia i specyfikacje temperatury. SKY-TDM zapewnia elastyczne dostosowywanie, terminowe pobieranie próbek i stabilną produkcję masową. Skontaktuj się z nami, aby rozpocząć dyskusję na temat projektu.
