W jaki sposób karta AD interfejsu HDMI i DP, VGA oraz typu C do LVDS EDP może uprościć integrację wyświetlaczy przemysłowych

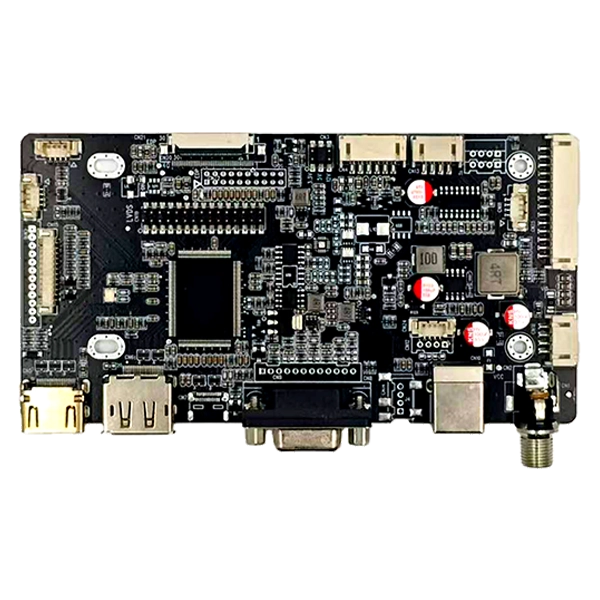

SKY-TDMrozwijaPłyta AD interfejsu HDMI i DP oraz VGA i typu C do LVDS EDPaby pomóc producentom OEM, integratorom systemów i producentom sprzętu przemysłowego w łączeniu wielu źródeł wideo z panelami LCD LVDS lub eDP za pośrednictwem jednego elastycznego kontrolera wyświetlacza. Łącząc wejścia HDMI, DisplayPort, VGA i USB Type-C z wieloma konfiguracjami wyjść LCD, płyta może zmniejszyć złożoność sprzętu, jednocześnie obsługując wymagające aplikacje z wbudowanymi wyświetlaczami.

Nowoczesne systemy wyświetlaczy przemysłowych często muszą współpracować z różnymi komputerami głównymi, interfejsami graficznymi i panelami LCD. Użycie oddzielnego kontrolera dla każdego interfejsu może wydłużyć prace inżynieryjne, wymagania dotyczące zapasów i czas integracji. Wielointerfejsowa płyta sterownika LCD zapewnia bardziej praktyczne podejście, łącząc kilka wejść wideo i wyjść wyświetlacza w jednej przemysłowej płytce drukowanej.

Konfiguracja interfejsów HDMI, DP, VGA i Type-C obsługuje szeroką gamę platform hostów, a wyjścia LVDS i eDP sprawiają, że kontroler nadaje się do różnych architektur TFT LCD. Płyta obsługuje konfigurowalne napięcie panelu, moc podświetlenia, przemysłowe temperatury robocze i usługi inżynieryjne OEM/ODM, dzięki czemu nadaje się do przemysłowych interfejsów HMI, sprzętu CNC, urządzeń medycznych, kiosków, systemów wizyjnych i wyświetlaczy wbudowanych.

Spis treści

Dlaczego wyświetlacze przemysłowe wymagają wielu interfejsów wideo?

W jaki sposób płyta kontrolera łączy różne interfejsy wyświetlacza?

Jakie są kluczowe cechy karty interfejsu AD?

Jakie są główne specyfikacje techniczne?

Gdzie można używać tego kontrolera wyświetlacza?

W jaki sposób wsparcie OEM i ODM poprawia integrację wyświetlaczy?

Jak inżynierowie powinni wybrać odpowiedni kontroler wyświetlacza?

Często zadawane pytania

Ostateczne dania na wynos

Dlaczego wyświetlacze przemysłowe wymagają wielu interfejsów wideo?

Projekty wyświetlaczy przemysłowych rzadko opierają się na jednej architekturze sprzętowej. Jedna maszyna może korzystać z komputera przemysłowego z portem DisplayPort, inna może opierać się na HDMI, podczas gdy starsze urządzenia mogą nadal korzystać z VGA. Po stronie wyświetlacza moduł LCD może wykorzystywać LVDS lub eDP w zależności od generacji, rozdzielczości, rozmiaru i konstrukcji.

Stwarza to wspólne wyzwanie inżynieryjne: źródło wideo i panel LCD niekoniecznie korzystają z tego samego standardu interfejsu. Bez elastycznego sterownika inżynierowie mogą potrzebować różnych płytek konwertujących do różnych projektów.

Wielowejściowy kontroler wyświetlacza może uprościć tę architekturę, obsługując:

• Źródła wideo HDMI dla popularnych cyfrowych systemów hostów.
• DisplayPort dla nowoczesnych komputerów przemysłowych i platform wbudowanych.
• VGA dla starszych komputerów i aktualizacji sprzętu.
• USB Type-C z trybem DP Alt dla kompatybilnych kompaktowych platform komputerowych.
• Wyjścia LVDS dla kompatybilnych przemysłowych paneli TFT LCD.
• Wyjścia eDP dla nowszych, wysokowydajnych architektur LCD.

W przypadku projektów OEM ta elastyczność może pomóc w ograniczeniu konieczności przeprojektowywania elektroniki wyświetlacza przy każdej zmianie platformy hosta.

W jaki sposób płyta kontrolera łączy różne interfejsy wyświetlacza?

Podstawową rolą sterownika LCD lub karty AD jest odbieranie informacji wideo z urządzenia hosta, przetwarzanie sygnału i dostarczanie odpowiedniego sygnału wyświetlacza do wybranego panelu LCD. Interfejs po stronie hosta i interfejs po stronie panelu nie muszą być identyczne.

W tej konfiguracji HDMI, DP, VGA i Type-C działają jako opcje wejścia wideo. Kontroler przetwarza te sygnały i udostępnia wyjście LVDS lub eDP w zależności od architektury podłączonego panelu.

Płyta obsługuje dwukanałowy 8-bitowy LVDS i kilka konfiguracji eDP, w tym 20-pinowe, 30-pinowe i 40-pinowe opcje FPC. To sprawia, że ​​kompatybilność paneli jest ważną częścią integracji systemu. Inżynierowie powinni sprawdzić model LCD, rozdzielczość, typ interfejsu, definicję pinów, napięcie panelu, wymagania dotyczące podświetlenia i konfigurację oprogramowania sprzętowego przed rozpoczęciem produkcji.

Na przykład integrator systemów modernizujący starszą maszynę przemysłową wyposażoną w złącze VGA może potencjalnie zachować istniejącą architekturę LCD, korzystając z kontrolera obsługującego wejście VGA. I odwrotnie, nowy system wbudowany może korzystać z wejścia HDMI, DP lub kompatybilnego typu C podczas sterowania panelem eDP.

Jakie są kluczowe cechy karty interfejsu AD?

1. Wiele opcji wejścia wideo

Na płycie znajdują się wejścia wideo HDMI, DisplayPort, VGA i USB Type-C. Ta wielointerfejsowa architektura zapewnia twórcom sprzętu większą swobodę przy wyborze komputerów przemysłowych, kart wbudowanych i urządzeń głównych.

2. Zgodność wyświetlaczy LVDS i eDP

Obsługa zarówno LVDS, jak i eDP sprawia, że ​​kontroler jest odpowiedni dla różnych generacji technologii TFT LCD. Dostępne konfiguracje obejmują dwukanałowy 8-bitowy LVDS oraz 20-pinowe, 30-pinowe i 40-pinowe interfejsy eDP.

3. Elastyczna konfiguracja zasilania

Kontroler obsługuje opcje napięcia panelu 3,3 V, 5 V i 12 V. Opcje wyjścia podświetlenia obejmują 5 V, 12 V i 24 V. Ta elastyczność jest przydatna podczas integracji modułów LCD o różnych wymaganiach elektrycznych.

4. Przemysłowa zdolność operacyjna

Określony zakres temperatur pracy wynosi od -20°C do 80°C. Konstrukcja obejmuje również komponenty klasy przemysłowej, konstrukcję o niskim poziomie tętnienia i ulepszoną ochronę ESD dla wymagających środowisk sprzętowych.

5. Funkcje przetwarzania i rozszerzania obrazu

Informacje o produkcie określają wbudowaną pamięć DDR, przetwarzanie FRC i obrót obrazu o 180°. Funkcje te mogą być przydatne w przypadku wbudowanych wyświetlaczy, w których orientacja obrazu i przetwarzanie wyświetlacza muszą zostać dostosowane do fizycznej instalacji.

Jakie są główne specyfikacje techniczne?

W poniższej tabeli podsumowano podstawowe specyfikacje dostępne dla tego wielointerfejsowego kontrolera wyświetlacza:

Ponieważ panele LCD mogą mieć różne definicje pinów, nawet jeśli korzystają z tego samego ogólnego standardu interfejsu, inżynierowie powinni traktować specyfikacje jako punkt wyjścia do weryfikacji kompatybilności, a nie zakładać, że każdy panel jest bezpośrednio wymienny.

Gdzie można używać tego kontrolera wyświetlacza?

Połączenie wielu wejść wideo i wyjść LVDS/eDP sprawia, że ​​ten typ kontrolera nadaje się do szerokiej gamy zastosowań wyświetlaczy przemysłowych i wbudowanych.

Przemysłowe terminale HMI

Interfejsy człowiek-maszyna często muszą działać w sposób ciągły podczas podłączania komputerów przemysłowych do wyświetlaczy TFT LCD. Elastyczne opcje wejścia wideo upraszczają wybór platformy sprzętowej i modernizację sprzętu.

Interfejsy maszyn CNC

Systemy CNC mogą wykorzystywać różne generacje sprzętu komputerowego. Kontroler z wieloma interfejsami może pomóc w podłączeniu starszych lub nowoczesnych źródeł wideo z odpowiednimi panelami LCD.

Wystawy sprzętu medycznego

Medyczny sprzęt diagnostyczny i laboratoryjny może wymagać stabilnej pracy wyświetlacza i starannie dobranej konfiguracji LCD. Testowanie kompatybilności paneli i dostosowywanie parametrów wyświetlania może zatem być ważne podczas integracji.

Systemy wizyjne maszynowe

Sprzęt do widzenia maszynowego zwykle łączy w sobie komputery przemysłowe, kamery, jednostki przetwarzające i wyświetlacze operatorskie. Elastyczne interfejsy wideo umożliwiają podsystemowi wyświetlania dostosowanie się do różnych konfiguracji hosta.

Monitory i kioski z otwartą ramką

Terminale samoobsługowe, kioski i monitory z otwartą ramą mogą wykorzystywać różne rozmiary wyświetlaczy LCD i platformy hostów. Konfigurowalny kontroler może pomóc producentom w standaryzacji części architektury wyświetlaczy w różnych wariantach produktów.

W jaki sposób wsparcie OEM i ODM poprawia integrację wyświetlaczy?

Wybór płyty sterownika LCD to nie tylko kwestia typu złącza. Skuteczna integracja zależy od dokładnego dopasowania kontrolera do panelu LCD i architektury systemu.

W przypadku projektów OEM i ODM wsparcie inżynieryjne może obejmować:

• Weryfikacja kompatybilności panelu LCD.
• Optymalizacja i regulacja oprogramowania sprzętowego.
• Modyfikacja EDID.
• Strojenie parametrów podświetlenia.
• Niestandardowa konstrukcja kabla LVDS i eDP.
• Drukowanie logo PCB dla niestandardowego sprzętu.
• Dopasowanie napięcia panelu i wymagań podświetlenia.

Usługi te mogą być szczególnie cenne, gdy klient potrzebuje niestandardowego zestawu wyświetlacza, a nie ogólnej płyty kontrolera. Zamiast traktować wyświetlacz LCD, płytę sterownika, kabel i podświetlenie jako niezależne elementy, cały system wyświetlania można ocenić jako zintegrowane rozwiązanie.

W przypadku projektu niestandardowego kupujący powinni przygotować numer modelu LCD, wymagane wejście wideo, moc wejściową, wymagania dotyczące podświetlenia, szacunkową roczną ilość oraz wszelkie wymagania dotyczące oprogramowania sprzętowego lub OEM przed oceną techniczną.

Jak inżynierowie powinni wybrać odpowiedni kontroler wyświetlacza?

Przed zakupem płytki kontrolera inżynierowie powinni zweryfikować kilka parametrów technicznych, a nie wybierać płytkę wyłącznie na podstawie wyglądu zewnętrznego złącza.

1. Potwierdź interfejs LCD.Określ, czy panel wykorzystuje LVDS czy eDP i określ dokładną konfigurację złącza i pinów.
2. Sprawdź napięcie panelu.Sprawdź, czy wyświetlacz LCD wymaga napięcia 3,3 V, 5 V czy 12 V.
3. Sprawdź podświetlenie.Potwierdź wymagane napięcie podświetlenia, sygnał włączający i wymagania PWM.
4. Sprawdź źródło wideo.Określ, czy host korzysta z HDMI, DP, VGA lub trybu alternatywnego DP typu C.
5. Potwierdź rozdzielczość i czas.Oprogramowanie kontrolera musi być zgodne z parametrami wyświetlania panelu docelowego.
6. Oceń środowisko operacyjne.W przypadku urządzeń przemysłowych należy wziąć pod uwagę temperaturę, ESD, stabilność mocy i wymagania dotyczące ciągłej pracy.
7. Omów wymagania dotyczące dostosowywania.W przypadku produkcji OEM konfiguracja kabla, oprogramowanie sprzętowe, oznaczenie PCB i dopasowanie panelu powinny zostać potwierdzone przed masową produkcją.

Ta lista kontrolna pomaga zmniejszyć problemy ze zgodnością podczas testowania prototypów i wdrażania produkcyjnego.

Często zadawane pytania

P1: Czy płyta obsługuje zarówno panele LCD LVDS, jak i eDP?

Tak. Kontroler przeznaczony jest do obsługi zarówno paneli LCD LVDS, jak i eDP TFT. Dostępne konfiguracje obejmują opcje dwukanałowego 8-bitowego LVDS i eDP z 20-, 30-pinowym i 40-pinowym interfejsem FPC.

P2: Które wejścia wideo są obsługiwane?

Płyta obsługuje wejścia wideo HDMI, DisplayPort, VGA i USB Type-C. Działanie wideo typu C zależy od urządzenia hosta obsługującego odpowiednią funkcję trybu alternatywnego DisplayPort.

P3: Jakie napięcia panelu są dostępne?

Określone opcje napięcia panelu to 3,3 V, 5 V i 12 V. Należy wybrać odpowiednie ustawienie zgodnie ze specyfikacją docelowego panelu LCD.

P4: Czy kontroler można dostosować do projektu OEM?

Tak. Wsparcie dostosowywania może obejmować weryfikację zgodności LCD, optymalizację oprogramowania sprzętowego, modyfikację EDID, dostrajanie parametrów podświetlenia, niestandardowe kable LVDS/eDP i drukowanie logo PCB.

P5: Jakie informacje należy podać przed złożeniem zapytania o wycenę?

Zaleca się podanie modelu panelu LCD, żądanego wejścia wideo, napięcia wejściowego, wymagań dotyczących podświetlenia, oczekiwanej rocznej ilości oraz wszelkich wymagań dotyczących dostosowywania OEM lub oprogramowania sprzętowego. Szczegóły te pozwalają zespołowi inżynieryjnemu dokładniej ocenić kompatybilność.

Ostateczne dania na wynos

Elastyczny, wielointerfejsowy kontroler wyświetlacza może uprościć połączenie pomiędzy nowoczesnymi i starszymi źródłami wideo oraz różnymi generacjami przemysłowych paneli TFT LCD. Dzięki wejściom HDMI, DisplayPort, VGA i Type-C w połączeniu z wyjściami LVDS i eDP rozwiązanie może obsługiwać szeroką gamę przemysłowych aplikacji HMI, CNC, medycznych, kioskowych, transportowych i wbudowanych wyświetlaczy. Konfigurowalna moc panelu, opcje podświetlenia, zakres temperatur przemysłowych i usługi inżynieryjne OEM/ODM dodatkowo wspierają niestandardowe projekty wyświetlaczy.

Jeśli opracowujesz wyświetlacz przemysłowy, modernizujesz istniejący system LCD lub szukasz niezawodnego rozwiązania kontrolera do produkcji OEM, podaj model LCD i wymagania dotyczące interfejsu SKY-TDM.Skontaktuj się z namize specyfikacjami panelu, wymaganiami aplikacji i oczekiwaną ilością, aby omówić kompatybilność, opcje dostosowywania i odpowiednie rozwiązanie kontrolera wyświetlacza dla Twojego projektu.
