Wybierając obecnie pojemnościowe panele dotykowe do urządzeń przemysłowych, główny nacisk kładzie się zwykle na rozmiar ekranu, punkty dotykowe, szklaną osłonę i laminowanie optyczne. Nie należy jednak ignorować jednej kluczowej specyfikacji technicznej: interfejsu sygnału dotykowego.
Jaka jest prawdziwa różnica między USB i I²C dla przemysłowych pojemnościowych paneli dotykowych? I co ważniejsze, jak wybrać odpowiedni interfejs dla swojego projektu?
W przypadku klientów OEM i ODM wybór w dużej mierze zależy od systemu hosta, architektury kontrolera, środowiska oprogramowania i konstrukcji mechanicznej.
SKY-TDM oferuje dostosowane pojemnościowe panele dotykowe do przemysłowych interfejsów HMI, urządzeń medycznych, systemów wbudowanych, inteligentnych terminali i aplikacji automatyki, z obsługą USB, I²C i innymi opcjami interfejsów.
Przesyła dane dotykowe do systemu hosta za pomocą protokołu komunikacyjnego USB. Ponieważ USB jest jednym z najpopularniejszych interfejsów peryferyjnych, jest to idealny wybór do podłączania komputerów przemysłowych, platform Windows/Linux/Android, kiosków samoobsługowych, wyświetlaczy komercyjnych i komputerów wbudowanych.
Największą zaletą USB jest jego wygoda. Zespoły programistów mogą z łatwością podłączyć panel dotykowy do systemu hosta bez konieczności projektowania dedykowanych obwodów komunikacyjnych na głównej płytce PCB, co znacznie skraca czas opracowywania produktu.
I²C to powszechny interfejs komunikacji szeregowej w systemach wbudowanych.
Panele dotykowe I²C komunikują się bezpośrednio z mikrokontrolerami lub procesorami za pośrednictwem magistrali I²C, co czyni je idealnymi do niestandardowych projektów sprzętu.
Na przykład, jeśli projekt przemysłowy ma już główną płytę sterującą, zwykle preferowane jest podłączenie kontrolera dotykowego do procesora za pośrednictwem I²C. W tym przypadku I²C pełni rolę nieodłącznej części architektury sprzętowej, a nie tylko zewnętrznego urządzenia peryferyjnego.
| Funkcja | Panel dotykowy USB | Panel dotykowy IIC |
| Metoda integracji | Zewnętrzne urządzenie peryferyjne | Wbudowana komunikacja |
| Komputer przemysłowy | Doskonały | Mniej wygodne |
| Wbudowany mikrokontroler | Możliwy | Doskonały |
| Zgodność systemu operacyjnego | Ogólnie wygodne | Wymaga integracji systemu |
| Rozwój | Szybciej w przypadku wielu projektów opartych na komputerach PC | Wymaga rozwoju sprzętu/oprogramowania sprzętowego |
| Integracja PCB | Mniej bezpośredni | Wysoce zintegrowany |
| Zastosowanie kabla | Bardziej elastyczny | Lepiej nadaje się do krótkich połączeń |
| Dostosowywanie sprzętu | Dobry | Doskonały |
| Typowe zastosowanie | HMI, kiosk, terminal komputerowy | Wbudowany interfejs HMI, wyposażenie niestandardowe |

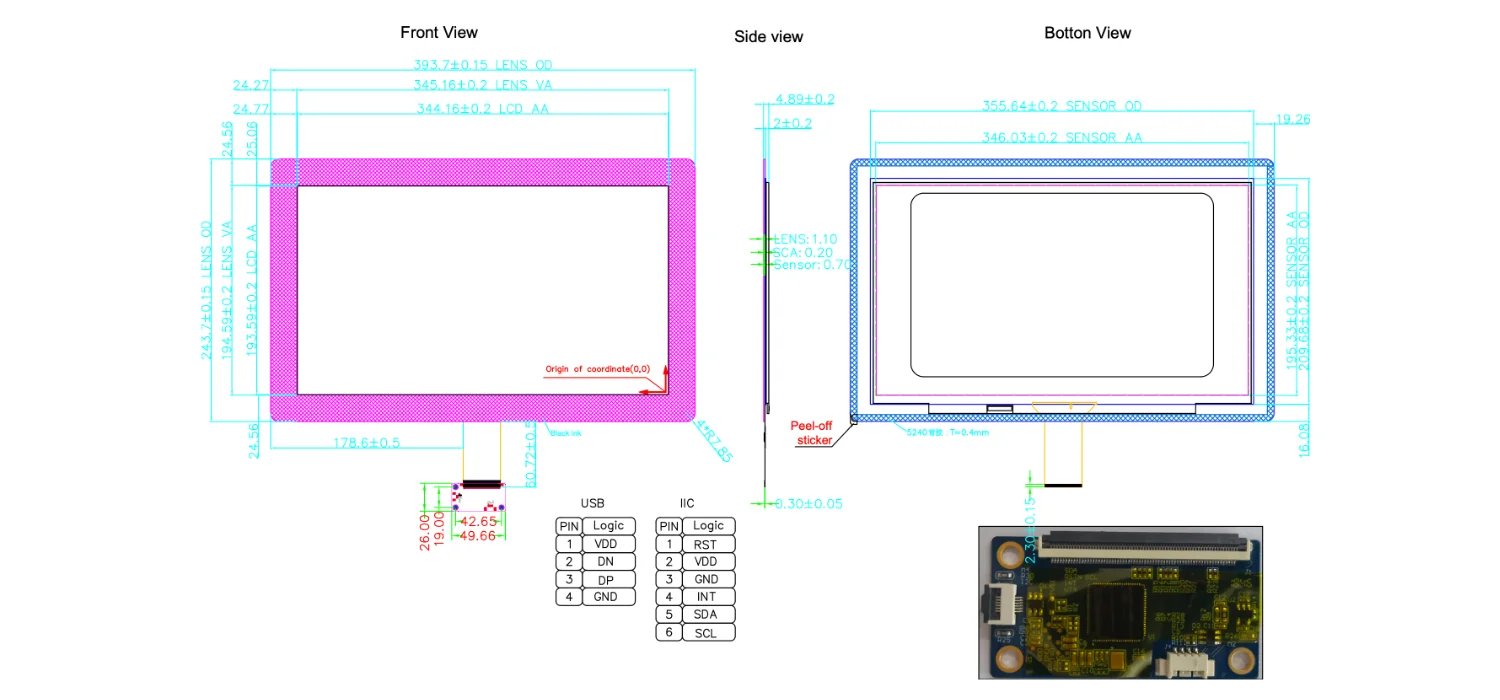

Dlatego ten sam rozmiar panelu dotykowego może być dostępny zarówno w wersji USB, jak i IIC.
Technologia dotykowa może być podobna, ale sposób integracji systemu jest inny.
● Łatwiejsza integracja: W przemysłowych systemach HMI panele dotykowe USB są łatwiejsze do zintegrowania, ponieważ platforma hosta obsługuje już USB.
●Doskonała kompatybilność platform: Główne systemy operacyjne dostępne na rynku natywnie obsługują USB, co czyni go standardowym interfejsem dla systemów Windows, Android i Linux.
●Idealny do samodzielnych systemów HMI: W przypadku korzystania z komputerów samodzielnych lub komputerów wbudowanych, USB zapewnia wygodne połączenie komunikacyjne.
●Przyspieszony rozwój: Na wczesnych etapach projektu USB pozwala na szybką ocenę użyteczności panelu dotykowego bez konieczności wstępnego opracowywania dedykowanych interfejsów komunikacyjnych.
●Zaprojektowany do wbudowanej integracji: Gdy panel dotykowy jest bezpośrednio zintegrowany z systemem wbudowanym, najbardziej odpowiednim wyborem jest interfejs I²C.
●Prosta architektura magistrali: I²C wykorzystuje dwuprzewodową strukturę komunikacyjną, która jest bardzo atrakcyjna w przypadku wbudowanych płytek PCB z ograniczonymi zasobami interfejsu.
●Większa kontrola sprzętu: klientom, którzy samodzielnie opracowują własne karty sterujące i oprogramowanie sprzętowe, interfejs I²C zapewnia większą kontrolę nad architekturą komunikacji dotykowej.
●Idealny do urządzeń niestandardowych: I²C jest szczególnie przydatny w przypadku urządzeń OEM, w których panel dotykowy i główna płyta sterująca są zaprojektowane synchronicznie.
Różne interfejsy oferują różne zalety i żaden interfejs dotykowy nie pasuje do wszystkich przemysłowych scenariuszy HMI. Możesz zapoznać się z następującymi wytycznymi:
●Komputery przemysłowe + panele dotykowe: USB jest na ogół wygodniejszym wyborem.
●MCU + wbudowane panele dotykowe: I²C to zazwyczaj optymalny wybór.
●Niestandardowe płyty sterujące: I²C zapewnia głębszą integrację sprzętu.
●Szybkie prototypowanie: USB może uprościć wstępne testowanie i ocenę.
●Produkcja masowa: Działają zarówno USB, jak i I²C; ostateczna decyzja powinna opierać się na rzeczywistej architekturze sprzętu i oprogramowania.

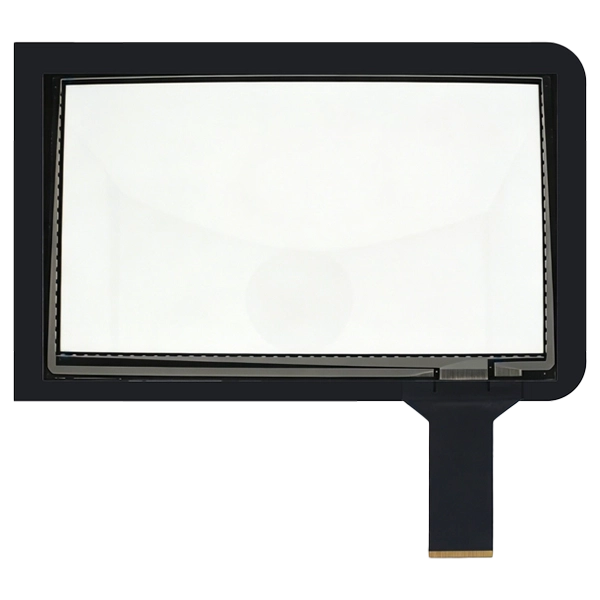

Nasze panele dotykowe oferują obecnie szeroką gamę pojemnościowych paneli dotykowych USB/I²C, obejmujących różne rozmiary ekranów dla przemysłowych HMI i aplikacji wbudowanych.
To bardzo ważne pytanie.
Chociaż interfejs komunikacyjny jest odpowiedzialny za przesyłanie danych dotykowych, ogólne wrażenia dotykowe zależą od kombinacji wielu czynników. Należą do nich przede wszystkim: konstrukcja czujnika dotykowego, układ scalony dotyku, oprogramowanie sprzętowe, trasowanie czujników, grubość szkła osłonowego, obsługa dotyku w rękawiczkach, środowisko EMI/ESD, proces laminowania optycznego i system hosta. Dlatego wybór pomiędzy USB a I²C to tylko jeden krok w opracowaniu przemysłowego panelu dotykowego i nie wpływa na wydajność dotyku.
Na początku projektowania projektu możesz określić odpowiedni interfejs w oparciu o pięć kluczowych punktów:
●Sprawdź platformę hosta: Czy panel dotykowy będzie podłączony do komputera przemysłowego, płyty głównej z systemem Android, systemu Linux czy MCU?
●Sprawdź główny kontroler: Czy płyta główna zapewnia już interfejsy USB lub I²C?
●Sprawdź strukturę mechaniczną: Gdzie zostanie umieszczony kontroler z panelem dotykowym? Jak długi powinien być kabel FPC lub kabel taśmowy? Gdzie zostanie zamontowane złącze?
●Sprawdź środowisko oprogramowania: Czy zespół programistów dysponuje już niezbędnymi sterownikami lub oprogramowaniem sprzętowym?
●Sprawdź Plan Produkcji: Jeśli produkt ma wejść do produkcji masowej, wybór interfejsu powinien zostać potwierdzony przed ostatecznym projektem PCB.
Profesjonalnego przemysłowego panelu dotykowego nie należy wybierać wyłącznie na podstawie wielkości ekranu. Kompletne rozwiązanie wymaga kompleksowego uwzględnienia następujących elementów:
Technologia dotykowa → Czujnik → Układ scalony kontrolera → Interfejs → Szyba → FPC → Oprogramowanie układowe → Integracja mechaniczna → Środowisko aplikacji
To całościowe podejście jest szczególnie istotne w przypadku sprzętu przemysłowego, wyrobów medycznych, systemów automatyki i innych produktów przeznaczonych do długotrwałej pracy.
Dlatego właściwym interfejsem niekoniecznie jest ten o najwyższych specyfikacjach, ale taki, który można niezawodnie zintegrować z kompletnym produktem klienta.
Jeśli opracowujesz przemysłowe interfejsy HMI, urządzenia medyczne, systemy automatyki, kioski samoobsługowe lub produkty wbudowane, podaj rozmiar ekranu dotykowego, platformę hosta, system operacyjny, rysunki mechaniczne i wymagania dotyczące interfejsu.
SKY-TDMpanele dotykowe mogą polecić najbardziej odpowiednią konfigurację panelu dotykowego i interfejsu dla Twojego projektu.
Skontaktuj się z nami już dziś, aby uzyskać niestandardowe rozwiązania w zakresie pojemnościowych paneli dotykowych USB, I²C lub połączonych USB + I²C.
