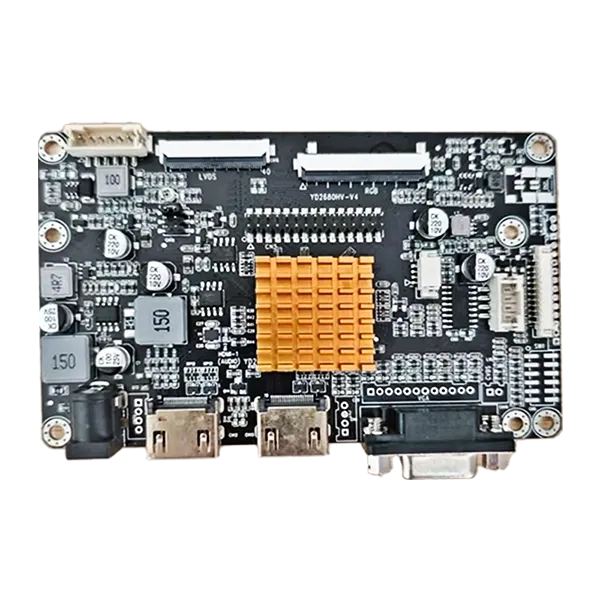

Gdy urządzenia przemysłowe wymagają elastycznych wejść wideo i niezawodnej łączności TFT LCD,Płyta AD interfejsu 2-HDMI na LVDS TTLzSKY-TDMzapewnia praktyczne rozwiązanie w postaci sterownika. Zaprojektowany do integracji z wyświetlaczami przemysłowymi, obsługuje dwa wejścia HDMI, wyjścia LVDS i TTL, konfigurowalne oprogramowanie sprzętowe i panele LCD o przekątnej od 7 do 32 cali, pomagając programistom OEM uprościć integrację sprzętu i zmniejszyć nakład pracy na rozwój.
Kontroler wyświetlacza musi robić więcej niż tylko konwertować sygnały wideo. Musi pasować do interfejsu LCD, utrzymywać stabilną transmisję obrazu, obsługiwać wymagane taktowanie panelu i pozostawać niezawodny przez cały cykl życia sprzętu. ThePłyta AD interfejsu 2-HDMI na LVDS TTLzostał zaprojektowany w oparciu o te praktyczne wymagania. Akceptując dwa źródła wideo HDMI i zapewniając interfejsy wyjściowe LVDS lub RGB TTL, zapewnia projektantom sprzętu większą elastyczność przy wyborze przemysłowych paneli TFT LCD. Konfigurowalne oprogramowanie sprzętowe można również dostosować do rozdzielczości, taktowania, definicji interfejsu, kontroli podświetlenia, ustawień OSD i innych wymagań projektu. Dzięki temu płyta nadaje się do stosowania w automatyce przemysłowej, sprzęcie medycznym, kioskach samoobsługowych, rozwiązaniach Digital Signage, sprzęcie transportowym i wbudowanych systemach wyświetlaczy.
Spis treści
- Co to jest karta AD z interfejsem 2-HDMI na LVDS TTL?
- Dlaczego podwójne wejścia HDMI mają znaczenie w wyświetlaczach przemysłowych?
- W jaki sposób wyjścia LVDS i TTL poprawiają kompatybilność LCD?
- Jakie kluczowe funkcje należy wziąć pod uwagę?
- Gdzie można używać tego kontrolera wyświetlacza?
- Jak upraszcza integrację wyświetlaczy OEM?
- Przegląd techniczny płyty kontrolera
- Często zadawane pytania
- Uzyskaj niestandardowe rozwiązanie w zakresie wyświetlaczy przemysłowych
Co to jest karta AD z interfejsem 2-HDMI na LVDS TTL?
Płyta AD wyświetlacza, powszechnie nazywana płytką kontrolera LCD, działa jako punkt połączenia między źródłem wideo a panelem LCD. W sprzęcie przemysłowym źródło wideo może dostarczać sygnał HDMI, natomiast wybrany panel TFT LCD może wymagać interfejsu LVDS lub TTL. Kontroler tłumaczy i przetwarza przychodzący sygnał wideo tak, aby mógł zostać dostarczony do odpowiedniego interfejsu LCD.
ThePłyta AD interfejsu 2-HDMI na LVDS TTLzostał zaprojektowany specjalnie dla tego typu integracji. Obsługuje dwa wejścia wideo HDMI i może zapewnić wyjście LVDS lub RGB TTL dla kompatybilnych przemysłowych paneli TFT LCD. Zgodnie ze specyfikacją produktu, można go skonfigurować pod kątem przemysłowych wyświetlaczy TFT o przekątnej od około 7 do 32 cali, w zależności od konkretnych wymagań panelu.
W przypadku projektów OEM takie podejście może zmniejszyć potrzebę przeprojektowania całej elektroniki wyświetlacza podczas zmiany modeli paneli lub konfiguracji sprzętu. Zamiast tego inżynierowie mogą wybrać odpowiednią konfigurację sterownika i zweryfikować rozdzielczość wyświetlacza LCD, taktowanie, definicję interfejsu i wymagania dotyczące zasilania.
Dlaczego podwójne wejścia HDMI mają znaczenie w wyświetlaczach przemysłowych?
Systemy przemysłowe coraz częściej korzystają z wielu źródeł wideo. Na przykład maszyna może wymagać wyświetlenia informacji z komputera, jednocześnie odbierając sygnał z kamery przemysłowej, systemu inspekcyjnego, komputera wbudowanego lub dodatkowej jednostki przetwarzającej.
Kontroler z dwoma wejściami HDMI zapewnia wygodny sposób podłączenia dwóch cyfrowych źródeł wideo i przełączania między nimi. Może to uczynić architekturę systemu bardziej elastyczną, bez konieczności stosowania dodatkowego zewnętrznego urządzenia przełączającego w każdej aplikacji.
- Wiele źródeł wideo:Dwa wejścia HDMI zapewniają większą elastyczność systemu.
- Integracja systemu:Przełączanie źródła wideo można włączyć do architektury wyświetlacza.
- Ulepszenia wyposażenia:Istniejące systemy można dostosować do nowych źródeł wideo opartych na standardzie HDMI.
- Elastyczność projektowania:Inżynierowie mogą budować systemy wyświetlania w oparciu o różne konfiguracje źródeł.
Ta funkcja jest szczególnie przydatna w przemysłowych systemach HMI, terminalach sterujących, sprzęcie inspekcyjnym, kioskach i innych produktach, w których ważna jest elastyczność źródła wyświetlania.
W jaki sposób wyjścia LVDS i TTL poprawiają kompatybilność LCD?
Nie wszystkie panele LCD korzystają z tego samego interfejsu elektrycznego. Dwa powszechnie spotykane interfejsy w przemysłowych zastosowaniach TFT to LVDS i TTL/RGB. Wybranie niewłaściwego interfejsu kontrolera może prowadzić do niezgodności, niestabilności obrazów lub dodatkowego przeprojektowania sprzętu.
Obsługa wyjścia LVDS i TTL daje projektantom systemów więcej możliwości przy wyborze kompatybilnych paneli LCD. Połączenia LVDS kontrolera obejmują dedykowane pary sygnałów różnicowych, podczas gdy jego interfejs TTL zapewnia dane RGB i sygnały synchronizacji dla kompatybilnych paneli.
| Interfejs | Typowa funkcja | Wartość integracji |
|---|---|---|
| LVDS | Szybka różnicowa transmisja danych LCD | Nadaje się do wielu przemysłowych paneli TFT LCD |
| TTL/RGB | Równoległe wyświetlanie danych RGB i sygnałów taktowania | Obsługuje kompatybilne panele TFT z interfejsem TTL |
| HDMI | Cyfrowe wejście źródła wideo | Wygodne połączenie z nowoczesnym sprzętem wideo |
Inżynierowie powinni zawsze potwierdzić dokładny model LCD, rozdzielczość, parametry taktowania, wymagania dotyczące napięcia, konfigurację złączy i mapowanie pinów przed rozpoczęciem produkcji. Zgodność interfejsu zależy od pełnej specyfikacji panelu, a nie samej nazwy interfejsu.
Jakie kluczowe funkcje należy wziąć pod uwagę?
Wybór przemysłowego kontrolera LCD wymaga czegoś więcej niż tylko sprawdzenia, czy złącza wejściowe i wyjściowe pasują fizycznie. Specyfikacje elektryczne, konfiguracja oprogramowania sprzętowego, taktowanie panelu, wymagania dotyczące podświetlenia i kwestie związane z długoterminowym zasilaniem mogą mieć wpływ na niezawodność projektu.
Podwójne wejścia wideo HDMI
Dwa wejścia HDMI umożliwiają projektantom sprzętu podłączenie wielu cyfrowych źródeł wideo i wybór odpowiedniego źródła zgodnie z wymaganiami systemu.
Obsługa wyjścia LVDS i TTL
Obsługa obu typów wyjść rozszerza zakres zgodnych paneli TFT LCD i może ograniczyć przeprojektowanie sprzętu, gdy projekt OEM wykorzystuje różne konfiguracje wyświetlaczy.
Elastyczna konfiguracja oprogramowania sprzętowego
Oprogramowanie sprzętowe można dostosować w zależności od rozdzielczości LCD, parametrów taktowania, definicji interfejsu, wymagań OSD, logo startowych i innych ustawień specyficznych dla aplikacji. Jest to szczególnie cenne w przypadku sprzętu OEM i ODM, gdzie standardowa konfiguracja sterownika może nie być wystarczająca.
Projektowanie zorientowane na przemysł
Płyta jest przeznaczona do ciągłych zastosowań przemysłowych, a rozważania projektowe skupiają się na stabilnym przetwarzaniu sygnału, redukcji zakłóceń, dostępności komponentów i długotrwałej pracy.
Kompaktowa integracja
Dedykowana płyta kontrolera może uprościć architekturę wewnętrznych wyświetlaczy sprzętu wbudowanego, pomagając inżynierom zarządzać połączeniami LCD, sterowaniem podświetleniem, konwersją sygnału i powiązanymi funkcjami wyświetlania w ramach określonej platformy sprzętowej.
Gdzie można używać tego kontrolera wyświetlacza?
Ponieważ kontroler łączy w sobie elastyczność wejścia HDMI z opcjami wyjścia LVDS i TTL LCD, może obsługiwać szeroką gamę zastosowań w wyświetlaczach wbudowanych i przemysłowych.
| Aplikacja | Dlaczego kontroler jest przydatny |
|---|---|
| Automatyka przemysłowa | Łączy cyfrowe źródła wideo z przemysłowymi wyświetlaczami TFT |
| Sprzęt medyczny | Obsługuje niestandardowe konfiguracje wyświetlaczy dla specjalistycznego sprzętu |
| Kioski samoobsługowe | Zapewnia elastyczne wejście wideo i integrację z wbudowanym wyświetlaczem LCD |
| Cyfrowe oznakowanie | Umożliwia źródłom treści opartym na HDMI obsługę kompatybilnych paneli LCD |
| Sprzęt transportowy | Obsługuje wbudowane systemy wyświetlaczy wymagające stabilnej pracy |
| Systemy wbudowane | Oferuje konfigurowalne interfejsy dla projektów wyświetlaczy dostosowanych do aplikacji |
Odpowiednia konfiguracja zależy od środowiska operacyjnego sprzętu, modelu LCD, źródła wideo, rozdzielczości, przestrzeni mechanicznej i architektury zasilania. Z tego powodu przed masową produkcją należy przeprowadzić weryfikację techniczną.
Jak upraszcza integrację wyświetlaczy OEM?
Integracja wyświetlaczy może stać się skomplikowana, gdy projekt OEM wymaga współpracy panelu LCD, ekranu dotykowego, kontrolera, kabli, oprogramowania sprzętowego, podświetlenia i struktury mechanicznej. Płyta kontrolera, którą można skonfigurować wokół docelowego wyświetlacza LCD, może zmniejszyć niektóre z tych wyzwań związanych z integracją.
SKY-TDM świadczy usługi inżynieryjne dotyczące wyświetlaczy, obejmujące wybór LCD, konfigurację kontrolera, dostosowywanie ekranu dotykowego, łączenie optyczne, szkło osłonowe, kable interfejsowe i powiązane wymagania dotyczące integracji wyświetlaczy. Jej systemy zarządzania jakością obejmują certyfikaty ISO 9001, ISO 13485 i IATF 16949, a płyty kontrolerów przechodzą przed wysyłką testy funkcjonalne zgodnie z informacjami o produkcie firmy.
W przypadku klientów OEM i ODM wsparcie inżynieryjne może obejmować:
- Konfiguracja rozdzielczości LCD i taktowania
- Mapowanie pinów LVDS i regulacja taktowania TTL
- Optymalizacja oprogramowania sprzętowego
- Sterowanie podświetleniem i jasnością
- Konfiguracja języka OSD
- Personalizacja logo startowego
- Konfiguracja pinów i złączy kabla
- Wymagania dotyczące montażu mechanicznego
- Dopasowanie LCD i panelu dotykowego
To zintegrowane podejście może być szczególnie cenne w przypadku projektów, w których ważnymi czynnikami projektowymi są kompatybilność wyświetlaczy i długoterminowa dostępność komponentów.
Przegląd techniczny płyty kontrolera
Poniższa tabela podsumowuje ważne cechy tego rozwiązania sterującego i wyjaśnia ich praktyczne znaczenie podczas opracowywania systemu wyświetlania.
| Specyfikacja / funkcja | Dostępna konfiguracja | Korzyści inżynieryjne |
|---|---|---|
| Wejścia wideo | 2×HDMI | Obsługuje wiele cyfrowych źródeł wideo |
| Wyjścia LCD | LVDS i TTL/RGB | Rozszerza wybór kompatybilnych wyświetlaczy LCD |
| Zakres rozmiarów wyświetlacza LCD | Około 7–32 cali | Nadaje się do różnych formatów wyświetlaczy przemysłowych |
| Oprogramowanie sprzętowe | Konfigurowalne | Obsługuje parametry wyświetlania specyficzne dla projektu |
| Złącze LVDS | JST 2×15 pinów | Zapewnia różnicowe połączenia sygnału wyświetlacza |
| LVDS FFC | 40-pinowy, 0,5 mm | Obsługuje kompatybilne połączenia panelu LCD |
| TTL T-CON | 50-pinowy FFC | Zapewnia połączenia sygnałów RGB i taktowania |
| Interfejs podświetlenia | PH2.0 6-pin | Obsługuje kompatybilne zasilanie i sterowanie podświetleniem |
Rzeczywiste definicje pinów i konfigurację elektryczną należy zawsze sprawdzać w arkuszu danych docelowego wyświetlacza LCD. Na przykład interfejs LVDS wykorzystuje różnicowe pary sygnałów TX, podczas gdy interfejs TTL zawiera dane RGB, DE, VS, HS, DCLK i powiązane sygnały sterujące. Prawidłowe mapowanie pinów jest niezbędne dla pomyślnej integracji.
Często zadawane pytania
1. Jakie panele LCD można podłączyć do tego kontrolera?
Kontroler można skonfigurować dla szerokiej gamy przemysłowych paneli TFT LCD wykorzystujących kompatybilne interfejsy LVDS lub TTL. Panele o grubości około 7–32 cali mogą być obsługiwane w zależności od konkretnego modelu i wymagań elektrycznych. Podanie numeru modelu LCD umożliwia zespołowi inżynieryjnemu sprawdzenie kompatybilności.
2. Czy oprogramowanie sprzętowe można dostosować do projektu OEM?
Tak. Dostosowywanie oprogramowania sprzętowego może obejmować rozdzielczość LCD, parametry taktowania, definicje interfejsu, ustawienia OSD, logo startowe i inne wymagania specyficzne dla projektu.
3. Czy płyta obsługuje zarówno panele LCD LVDS, jak i TTL?
Tak. Kontroler został zaprojektowany tak, aby zapewniał opcje wyjściowe LVDS i RGB TTL, dzięki czemu może obsługiwać różne kompatybilne konfiguracje przemysłowe TFT LCD.
4. Czy można podłączyć jednocześnie dwa źródła HDMI?
Płyta udostępnia dwa interfejsy wejściowe HDMI, umożliwiające włączenie dwóch kompatybilnych cyfrowych źródeł wideo do systemu wyświetlania z możliwością wyboru źródła zgodnie ze skonfigurowaną aplikacją.
5. Czy ten sterownik nadaje się do ciągłych zastosowań przemysłowych?
Produkt przeznaczony jest do zastosowań przemysłowych i pracy ciągłej, ze szczególnym naciskiem na stabilne przetwarzanie sygnału, kontrolę zakłóceń, komponenty przeznaczone do zastosowań przemysłowych i kwestie długoterminowego zasilania.
6. Czy SKY-TDM może dostarczyć kompletny zestaw wyświetlacza?
Tak. SKY-TDM może spełniać szersze wymagania w zakresie integracji wyświetlaczy, w tym przemysłowe panele LCD, pojemnościowe lub rezystancyjne ekrany dotykowe, płyty kontrolerów, kable interfejsów, łączenie optyczne, szkło osłonowe i powiązane usługi inżynieryjne OEM/ODM.
Uzyskaj niestandardowe rozwiązanie w zakresie wyświetlaczy przemysłowych
Wybór odpowiedniego kontrolera LCD to ważny krok w budowaniu stabilnego systemu wyświetlaczy przemysłowych. Dzięki dwóm wejściom HDMI, kompatybilności wyjść LVDS i TTL, konfigurowalnemu oprogramowaniu sprzętowemu oraz wsparciu inżynieryjnemu w zakresie dopasowywania i integracji wyświetlaczy LCD, ten kontroler może pomóc programistom OEM w tworzeniu systemów wyświetlania zgodnych z ich specyficznymi wymaganiami technicznymi. Jeśli oceniasz nowy przemysłowy HMI, urządzenie medyczne, kiosk, wyświetlacz transportowy lub projekt sprzętu wbudowanego, dowiedz się więcej o płycie AD z interfejsem 2-HDMI na LVDS TTL iskontaktuj się z namiz modelem LCD, rozdzielczością, typem interfejsu, ilością i wymaganiami projektu. SKY-TDM może pomóc zweryfikować kompatybilność i opracować praktyczne rozwiązanie wyświetlające dla Twojej aplikacji.
