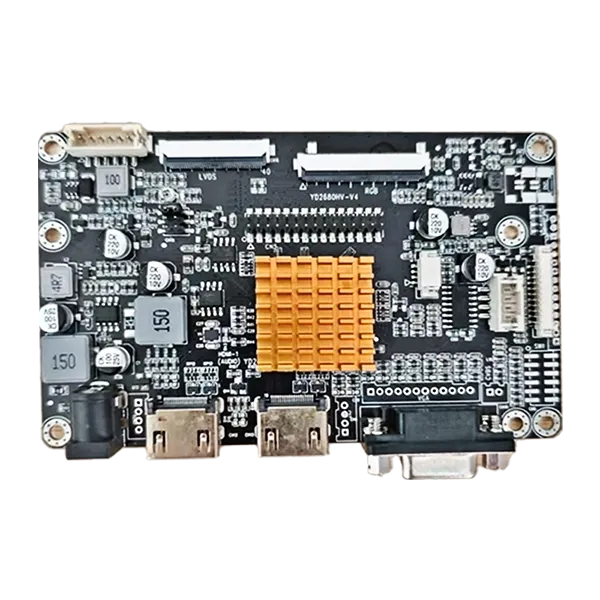

Nowoczesny sprzęt przemysłowy wymaga elastycznych interfejsów wyświetlaczy, doskonałej jakości obrazu i długich cykli życia produktów. NaszPłyta AD interfejsu 2-HDMI na LVDS TTLzostał opracowany specjalnie dla producentów sprzętu OEM, którzy muszą podłączyć źródła sygnału HDMI do przemysłowych paneli TFT LCD.
Wspierającydwa wejścia wideo HDMIpłyta kontrolera konwertuje sygnały cyfrowe na interfejsy LVDS lub TTL, dzięki czemu nadaje się do szerokiej gamy paneli LCD wielu producentów. Niezależnie od tego, czy modernizujesz istniejący wyświetlacz, czy opracowujesz nowy system wbudowany, ta płyta kontrolera oferuje niezawodne i ekonomiczne rozwiązanie.
W przeciwieństwie do tablic wyświetlaczy konsumenckich jest zoptymalizowany do ciągłej pracy przemysłowej ze stabilną wydajnością, doskonałymi właściwościami EMC i długoterminową dostępnością komponentów.
Podwójne wejście HDMI:Obsługuje przełączanie pomiędzy dwoma źródłami sygnału HDMI, znacznie zwiększając elastyczność systemu.
Podwójne wyjście LVDS i TTL:Obsługuje panele LCD LVDS i RGB TTL (Parallel RGB), skutecznie zmniejszając koszty przeprojektowania sprzętu.
Szeroka kompatybilność LCD:Kompatybilny z przemysłowymi panelami TFT LCD o przekątnej od 7 do 32 cali (możliwość dostosowania w oparciu o specyfikację konkretnego panelu).
Doskonała jakość obrazu:Charakteryzuje się przetwarzaniem obrazu HD, niskim poziomem zakłóceń sygnału, stabilną kolorystyką i krótkim czasem reakcji.
Konstrukcja klasy przemysłowej:Zaprojektowane z myślą o trudnych warunkach przemysłowych i ciągłej, długotrwałej pracy.
Elastyczna konfiguracja oprogramowania sprzętowego:Obsługuje niestandardowe tworzenie oprogramowania sprzętowego w oparciu o rozdzielczość LCD, parametry taktowania, definicje interfejsów i specyficzne wymagania klienta.
Idealna do automatyki przemysłowej, urządzeń medycznych, kiosków samoobsługowych, rozwiązań Digital Signage i wyświetlaczy wbudowanych, płyta ta bezbłędnie spełnia wymagające standardy tych branż.
Płyta ta, zbudowana tak, aby wytrzymać wymagające środowiska przemysłowe, posiada zaawansowaną ochronę sygnału i napięcia. Skutecznie eliminuje zakłócenia sygnału i niestabilność wyświetlania, zapewniając bezbłędne działanie nawet w najbardziej skomplikowanych warunkach.
W przeciwieństwie do dostawców płyt kontrolerów, którzy dostarczają jedynie komponenty elektroniczne, jesteśmy profesjonalnym producentem ekranów dotykowych, który specjalizuje się w dostarczaniu kompletnych usług integracji wyświetlaczy. Nasze podstawowe możliwości obejmują:
Pomagamy w wyborze idealnego wyświetlacza LCD klasy przemysłowej, dostosowujemy pojemnościowe lub rezystancyjne ekrany dotykowe, konfigurujemy płyty kontrolerów LCD, zapewniamy optyczne łączenie modułów LCD, dostosowujemy szkiełko pokrywy i dostarczamy pasujące zespoły kabli interfejsu LCD. To znacznie zmniejsza złożoność zaopatrzenia i skutecznie skraca cykl rozwoju produktu.
Oferujemy kompleksowe opcje dostosowywania, w tym konfigurację rozdzielczości LCD, mapowanie pinów LVDS, regulację taktowania TTL, optymalizację oprogramowania sprzętowego, kontrolę podświetlenia i jasności, języki menu OSD, dostosowywanie logo startowego, definicje pinów kabli, dostosowywanie typu złącza i wymagania dotyczące mechanicznej konstrukcji montażowej. Jesteśmy bardzo zainteresowani współpracą z klientami przy projektach OEM i ODM.
Jako profesjonalna fabryka ekranów dotykowych integrujemy ścisłe zarządzanie jakością na każdym etapie naszego procesu produkcyjnego. Nasze certyfikaty systemów produkcyjnych obejmująISO9001System Zarządzania Jakością,ISO13485Systemu Zarządzania Jakością Wyrobów Medycznych orazIATF 16949Motoryzacyjny System Zarządzania Jakością. Każda płyta kontrolera przed wysyłką przechodzi rygorystyczne testy funkcjonalne, aby zapewnić stabilną pracę i doskonałą kompatybilność z panelami wyświetlaczy naszych klientów.
| Funkcja | Korzyść |
| Podwójne wejścia HDMI | Elastyczny wybór źródła wideo |
| Wyjścia LVDS i TTL | Obsługuje wiele typów interfejsów LCD |
| Komponenty przemysłowe | Długa żywotność |
| Stabilne przetwarzanie sygnału | Wyraźny obraz przy minimalnych zakłóceniach |
| Dostosowywanie oprogramowania sprzętowego | Pasuje do różnych paneli LCD |
| Kompaktowa konstrukcja PCB | Łatwa integracja ze sprzętem wbudowanym |
| Długoterminowe dostawy | Idealny do przemysłowego zarządzania cyklem życia |
| Szpilka | Sygnał | Szpilka | Sygnał |
| 1 | VCC (3,3/5 V) | 2 | VCC (3,3/5 V) |
| 3 | VCC (3,3/5 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLC- | 16 | TXOCLC+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Szpilka | Sygnał | Szpilka | Sygnał |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | NASTAWIĆ | 6 | GOTOWOŚĆ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DYGOTAĆ |
| 29 | AVDD | 30 | GND |
| 31 | PROWADZONY- | 32 | PROWADZONY- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Szpilka | Sygnał | Szpilka | Sygnał |
| 1 | LED+ | 2 | LED+ |
| 3 | PROWADZONY- | 4 | PROWADZONY- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD(3,3/5 V) | 8 | TRYB |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | NASTAWIĆ |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Szpilka | Sygnał |
| 1 | GND |
| 2 | GND |
| 3 | Vadż |
| 4 | WŁ./WYŁ |
| 5 | 5 V/12 V (typ) |
| 6 | 5 V/12 V (typ) |
Wiele projektów przemysłowych kończy się niepowodzeniem z powodu problemów ze zgodnością między panelem LCD, ekranem dotykowym, kablami, oprogramowaniem sprzętowym i płytą kontrolera. Pomagamy eliminować te zagrożenia świadcząc następujące usługi:
- Kompletne rozwiązania dopasowujące wyświetlacze
- Konfiguracja taktowania LCD
- Weryfikacja interfejsu
- Testowanie zgodności dotykowej
- Długoterminowa dostępność produktu
- Wsparcie inżynieryjne przez cały cykl życia projektu
Te kompleksowe usługi mają na celu pełne spełnienie wymagań dotyczących produktu. Zamiast indywidualnie zaopatrywać się w komponenty, klienci otrzymują w pełni zweryfikowane rozwiązanie wyświetlaczy. To nie tylko oszczędza cenny czas inżynierii i badań i rozwoju, ale także znacznie zmniejsza ryzyko rozwojowe.
Odp.: Tę płytkę AD z interfejsem 2-HDMI na LVDS TTL można skonfigurować tak, aby obsługiwała szeroką gamę przemysłowych paneli TFT LCD z interfejsami LVDS lub TTL. Podaj konkretny numer modelu LCD w celu sprawdzenia zgodności.
O: Tak. Zapewniamy dostosowane oprogramowanie sprzętowe w oparciu o rozdzielczość wyświetlacza LCD, parametry taktowania, definicję interfejsu i specyficzne wymagania aplikacji.
O: Tak. W przypadku projektów OEM wspieramy dostosowywanie logo startowych, ustawień wielojęzycznych, funkcji OSD i różnych parametrów wyświetlania.
O: Tak. Płyta została zaprojektowana z komponentów klasy przemysłowej, specjalnie zbudowana z myślą o długotrwałej, ciągłej pracy w wymagających środowiskach.
O: Absolutnie. Możemy zapewnić kompleksowe rozwiązanie obejmujące panel LCD, ekran dotykowy, płytę kontrolera, kable, połączenie optyczne i integrację mechaniczną.
O: Tak. Nasz zespół inżynierów pomaga w dopasowywaniu wyświetlaczy LCD, opracowywaniu oprogramowania sprzętowego, konfiguracji interfejsu i integracji projektu.
Szukasz niezawodnej płyty kontrolera HDMI na LVDS/TTL LCD do swojego następnego projektu?
Nasz zespół inżynierów pomoże Ci szybko dopasować najbardziej odpowiednią płytę kontrolera i skonfigurować oprogramowanie sprzętowe, zapewniając kompletne rozwiązanie wyświetlaczy dostosowane specjalnie do Twojej aplikacji. Integrując przemysłowe panele LCD, ekrany dotykowe, płyty kontrolerów, połączenia optyczne i wsparcie inżynieryjne OEM w jeden łańcuch dostaw, naszym celem jest pomaganie klientom w skracaniu cykli rozwoju, zmniejszaniu ryzyka integracji i przyspieszaniu czasu wprowadzenia produktu na rynek.
