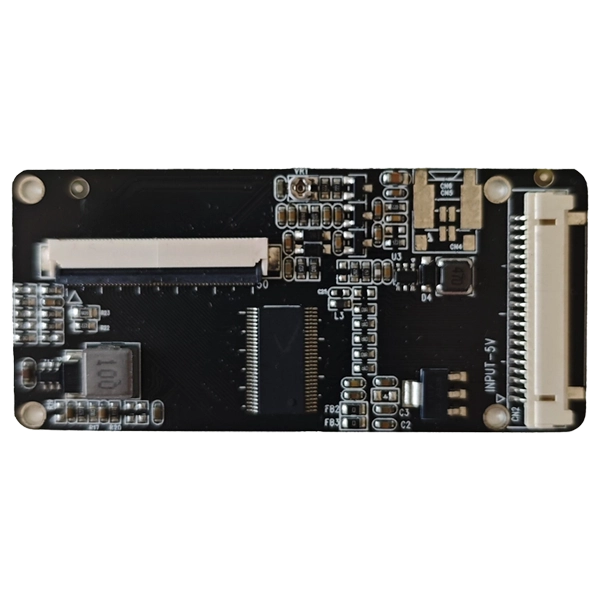

Płytka konwersji sygnału LVDS na TTL

W miarę ciągłego rozwoju przemysłowych paneli LCD wiele systemów wbudowanych wymaga niezawodnej konwersji sygnału pomiędzy różnymi interfejsami wyświetlaczy. SKY-TDMPłytka konwersji sygnału LVDS na TTLzapewnia profesjonalne rozwiązanie dla inżynierów, którzy muszą sterować panelami LCD TTL/RGB TFT poprzez wyjścia LVDS, zachowując jednocześnie doskonałą jakość obrazu i stabilność systemu, a wszystko to przy jednoczesnym obniżeniu ogólnych kosztów.

Zaprojektowana specjalnie dla środowisk przemysłowych, ta karta konwertera integruje wysokowydajne zarządzanie energią, zoptymalizowany układ PCB i komponenty klasy przemysłowej, aby zapewnić stabilną pracę w wymagających warunkach. W porównaniu do zamienników klasy konsumenckiej oferuje doskonałą wydajność EMC (kompatybilność elektromagnetyczna), niższą emisję EMI (zakłócenia elektromagnetyczne), dłuższą żywotność i wyższą kompatybilność z przemysłowymi modułami LCD.

Niezależnie od tego, czy integrujesz nowy wyświetlacz LCD z istniejącym sprzętem, czy modernizujesz starsze systemy, płyta ta skutecznie skraca czas rozwoju i usprawnia integrację systemu.

Zaprojektowane z myślą o długoterminowej niezawodności przemysłowej

W przeciwieństwie do standardowych płytek rozwojowych, ta płytka konwersji sygnału LVDS na TTL została zoptymalizowana do ciągłej pracy w środowiskach przemysłowych.

Obejmuje:

- Konstrukcja PCB klasy przemysłowej

- Stabilna architektura wejściowa LVDS

- 50-pinowe wyjście LCD TTL/RGB

- Konstrukcja zasilacza o niskim poziomie hałasu

- Wysokowydajny sterownik podświetlenia LED

- Regulowane napięcie VCOM

- Doskonała wydajność EMC

- Niskie zużycie energii

- Integralność sygnału przy dużej prędkości

- Komponenty o długim cyklu życia

Kompaktowa konstrukcja mechaniczna sprawia, że ​​nadaje się również do produktów wbudowanych, w których przestrzeń instalacyjna jest ograniczona.

Kluczowe funkcje

Stabilność sygnału na poziomie przemysłowym

Starannie zoptymalizowane routing różnicowy minimalizuje zniekształcenia sygnału i zapewnia stabilną transmisję obrazu.

Doskonała wydajność EMC

Układ PCB i konstrukcja zasilania redukują zakłócenia elektromagnetyczne, ułatwiając certyfikację sprzętu przemysłowego.

Wysoka kompatybilność

Obsługuje szeroką gamę przemysłowych paneli TFT LCD wykorzystujących 50-pinowe interfejsy TTL/RGB.

Efektywne zarządzanie energią

Zintegrowany obwód zasilania o wysokiej wydajności zmniejsza wytwarzanie ciepła i poprawia ogólną niezawodność.

Regulowany obwód VCOM

Umożliwia inżynierom precyzyjne dostrojenie wydajności wyświetlania dla różnych paneli LCD.

Stabilny sterownik podświetlenia LED

Zapewnia stałą jasność i doskonałą długoterminową stabilność.

Łatwa integracja systemu

Standardowe złącza upraszczają instalację i skracają cykle rozwoju produktu.

Typowe specyfikacje

Interfejs TTL FFC 50 PIN T-CON

HRS DF14-20/DF19-20 Interfejs LVDS

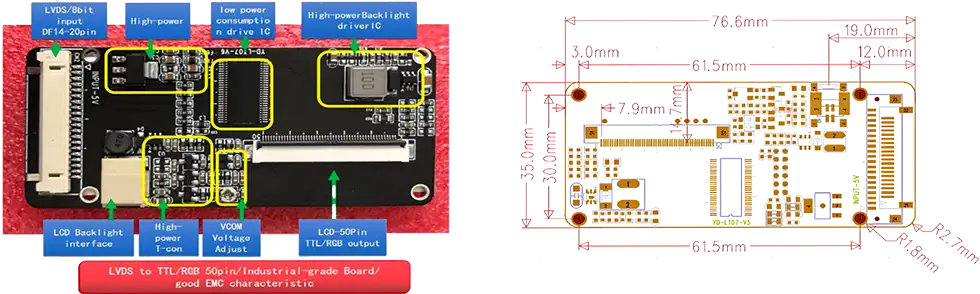

Wymiary

Aplikacje

Płyta ta jest dostosowana do zastosowań przemysłowych i doskonale nadaje się do wymagających środowisk przemysłowych, takich jak przemysłowe interfejsy HMI, sprzęt przemysłowy, maszyny loteryjne i urządzenia medyczne.

Obecnie ten produkt obsługuje określone sygnały interfejsu. Jeśli potrzebujesz innych sygnałów interfejsu, podaj specyfikację interfejsu LCD, a my przeprojektujemy płytkę odpowiednio do Twoich potrzeb.

Kiedy używać tej płyty a bezpośrednie połączenie z panelem LVDS

Kiedy potrzebujesz tej tablicy konwersji?

Większość przemysłowych paneli LCD wykorzystuje obecnie interfejsy LVDS lub eDP. Jednak wiele starszych konstrukcji sprzętu i niektóre wyspecjalizowane moduły wyświetlaczy nadal wymagają sygnałów TTL/RGB (równoległe RGB). Oto, kiedy potrzebujesz tej płyty:

Użyj tej tablicy, jeśli:

- Twój system wysyła sygnały LVDS, ale panel LCD wymaga wejścia TTL/RGB

- Masz starszy panel wyświetlacza z 50-pinowym interfejsem TTL

- Modernizujesz system, ale zachowujesz istniejący panel TTL

- Musisz przetestować lub zweryfikować panele TTL przy użyciu źródeł sygnału LVDS

Bezpośrednie połączenie LVDS jest wystarczające, jeśli:

- Zarówno źródło, jak i panel korzystają z LVDS (bez konieczności konwersji)

- Twój panel ma wejścia eDP lub HDMI

- Projektujesz nowy system z nowoczesnymi panelami interfejsowymi

Płytka ta została specjalnie zaprojektowana do scenariusza konwersji, umożliwiającego inżynierom ponowne wykorzystanie istniejących paneli TTL w nowszych komputerach przemysłowych lub wbudowanych kontrolerach wyposażonych w LVDS.

Zalety inżynieryjne

Rozwiązujemy rzeczywiste wyzwania, przed którymi stają klienci OEM podczas integracji LCD. Wspierając konwersję pomiędzy różnymi źródłami wyjściowymi LVDS i określonymi 50-pinowymi panelami LCD TTL, eliminujemy potrzebę przeprojektowywania systemu. Płytka posiada niezależną architekturę zasilania, która minimalizuje wahania napięcia, zwiększając ogólną stabilność produktu, podczas gdy routing PCB klasy przemysłowej znacznie poprawia wydajność EMC i zmniejsza zakłócenia systemu. Ponadto oferujemy kompleksową personalizację; po prostu podaj swoje wymagania dotyczące definicji interfejsów, typów złączy i rozmieszczenia otworów montażowych, a my dostarczymy kompletny projekt, który idealnie pasuje do Twojego sprzętu.

Dlaczego warto wybrać NAS

Wybór nas oznacza coś więcej niż tylko zakup płytki konwersji sygnału LVDS na TTL — współpracujesz z doświadczonym inżynierem w zakresie integracji wyświetlaczy przemysłowych.

Zapewniamy kompleksowe, kompleksowe rozwiązania, które obejmują niestandardowy rozwój OEM i ODM, ocenę kompatybilności LCD, dostosowywanie kabli, optymalizację oprogramowania sprzętowego, prototypowanie małych partii, możliwości produkcji masowej, ścisłą kontrolę jakości i długoterminową dostępność produktów. Nasze kompleksowe podejście pomaga wyeliminować niepotrzebne ryzyko jakościowe często związane z zaopatrzeniem się od wielu dostawców.

Często zadawane pytania

P1: Jakie panele LCD są kompatybilne z tą płytką konwersji sygnału LVDS na TTL?

Odp.: Płyta obsługuje w szerokim zakresie 50-pinowe panele LCD TTL/RGB z tą samą definicją pinów.

P2: Czy złącze można dostosować?

O: Tak. Typ złącza, przypisanie pinów, długość kabla i definicję interfejsu można w pełni dostosować.

P3: Czy płyta obsługuje różne rozdzielczości?

O: Tak. Zapewniamy odpowiednie konfiguracje oprogramowania sprzętowego i sprzętu dostosowane do różnych rozdzielczości LCD i wymagań czasowych.

P4: Czy ten produkt nadaje się do środowisk przemysłowych?

O: Absolutnie. Zaprojektowana z komponentów klasy przemysłowej i zoptymalizowana pod kątem wydajności EMC (kompatybilności elektromagnetycznej), płyta ta została zbudowana z myślą o ciągłej i stabilnej pracy.

P5: Czy możesz dostarczyć pasujące kable LVDS?

O: Tak. Oferujemy kompletne zestawy kablowe, w tym kable LVDS, kable podświetlenia, kable zasilające i niestandardowe wiązki przewodów.

P6: Czy zapewniacie wsparcie techniczne?

O: Tak. Nasz zespół inżynierów jest do Państwa dyspozycji, aby pomóc w ocenie kompatybilności LCD, debugowaniu interfejsu i integracji systemu.

P7: Jaki jest typowy czas realizacji?

Odp.: Modele standardowe mają zazwyczaj czas realizacji od 2 do 3 tygodni. W przypadku projektów niestandardowych czas realizacji uzależniony jest od stopnia złożoności projektu.

P8: Czy dostępna jest ocena próbki?

O: Tak. Gorąco zachęcamy do zamówień próbek w celu weryfikacji technicznej przed masową produkcją.

P9: Czy oferujecie długoterminowe gwarancje dostaw?

O: Tak. W przypadku projektów przemysłowych wspieramy długie cykle życia produktów i zapewniamy długoterminowe planowanie dostaw, jeśli to możliwe.

P10: Czy ta płyta obsługuje zarówno jednokanałowe, jak i dwukanałowe wejście LVDS?

Odp.: Wersja standardowa obsługuje jednokanałowe wejście LVDS (8-bitowe). W przypadku wymagań dotyczących dwukanałowego wejścia LVDS możemy dostosować projekt płytki w oparciu o specyfikację taktowania panelu LCD i złącza. Do oceny proszę podać numer modelu panelu lub definicję interfejsu.
