Nowoczesne urządzenia przemysłowe w dużej mierze opierają się na wysokowydajnych systemach wyświetlaczy, które zapewniają operatorom jasne, stabilne informacje w czasie rzeczywistym. Jednak różne panele LCD często korzystają z różnych interfejsów komunikacyjnych, co stwarza wyzwania związane ze zgodnością podczas modernizacji sprzętu, integracji systemów i projektów wymiany wyświetlaczy. JakiśPłytka konwersji sygnału LVDS na TTLzapewnia skuteczne rozwiązanie poprzez konwersję sygnałów LVDS na sygnały wyjściowe TTL/RGB, umożliwiając inżynierom łączenie zaawansowanych systemów sterowania z istniejącymi panelami TFT LCD opartymi na TTL.
W tym artykule wyjaśniono, jak działa płytka konwersji sygnału LVDS na TTL, dlaczego jest ona ważna w zastosowaniach przemysłowych, jakie wyzwania rozwiązuje i w jaki sposób producenci mogą wybrać niezawodne rozwiązanie do konwersji. Dzięki doświadczeniu w zakresie profesjonalnych wyświetlaczy przemysłowych SKY-TDM oferuje dostosowane do indywidualnych potrzeb płytki konwertujące zaprojektowane z myślą o stabilnej pracy, długiej żywotności i elastycznej integracji.
| Sekcja | Temat główny | Zamiar |
|---|---|---|
| Podstawy interfejsu wyświetlacza | Zrozumienie technologii LVDS i TTL | Pomóż inżynierom określić wymagania dotyczące zgodności |
| Technologia konwersji | Metody przetwarzania i transmisji sygnałów | Wyjaśnij, jak konwersja poprawia połączenie systemowe |
| Korzyści przemysłowe | Niezawodność, elastyczność i redukcja kosztów | Rozwiązuj praktyczne wyzwania inżynieryjne |
| Przewodnik wyboru | Ważne czynniki techniczne | Wspieraj lepsze decyzje zakupowe |
W przemysłowych systemach wyświetlaczy zgodność komunikacji pomiędzy głównym kontrolerem a panelem LCD jest jednym z najważniejszych czynników wpływających na wydajność produktu. Różne generacje technologii wyświetlania mogą wykorzystywać różne standardy sygnału. Wiele nowoczesnych komputerów przemysłowych i wbudowanych kontrolerów zapewnia wyjścia LVDS, podczas gdy niektóre istniejące panele TFT LCD nadal wymagają wejść TTL/RGB.
LVDS (sygnalizacja różnicowa niskiego napięcia) jest szeroko stosowana w wyświetlaczach przemysłowych, ponieważ zapewnia szybką transmisję danych przy zmniejszonych zakłóceniach elektromagnetycznych. Przesyła dane obrazu za pomocą sygnałów różnicowych, dzięki czemu nadaje się do zastosowań wymagających stabilnej pracy przez długi czas.
Interfejsy wyświetlacza TTL (tranzystorowo-tranzystorowe) korzystają z równoległej transmisji danych RGB. Chociaż technologia TTL jest starsza w porównaniu z LVDS, wiele przemysłowych modułów LCD w dalszym ciągu korzysta z interfejsów TTL ze względu na ich prostą strukturę i kompatybilność z określonymi kontrolerami wyświetlaczy.
Różnica między tymi dwiema technologiami interfejsów stwarza powszechny problem inżynieryjny: jak podłączyć źródło sygnału LVDS do panelu LCD TTL bez przeprojektowywania całego systemu wyświetlania. W tym miejscu płytka konwersji sygnału LVDS na TTL staje się niezbędnym elementem.

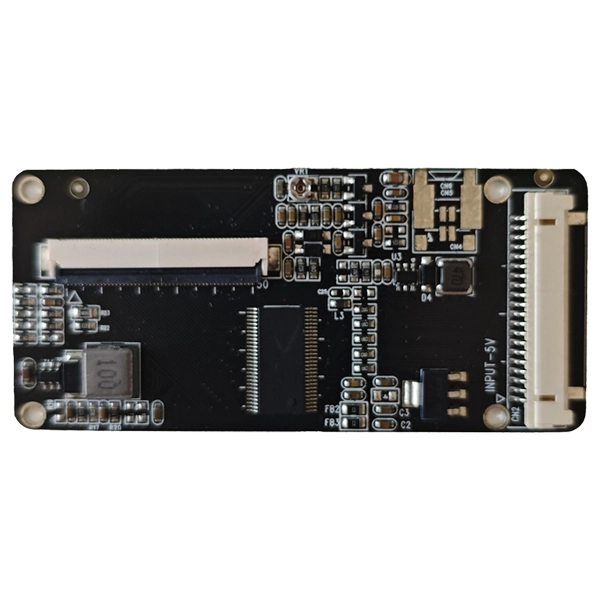

Płytka konwersji sygnału LVDS na TTL działa jako pośrednie urządzenie interfejsu pomiędzy źródłem wyjściowym LVDS a panelem wyświetlacza wejściowego TTL. Płyta odbiera szybkie sygnały różnicowe LVDS, przetwarza dane poprzez wewnętrzny obwód konwersji i wyprowadza równoległe sygnały TTL/RGB kompatybilne z panelem LCD.
Proces konwersji składa się zazwyczaj z kilku kluczowych etapów:
| Etap przetwarzania | Funkcjonować |
|---|---|
| Odbiór sygnału LVDS | Odbiera różnicowe sygnały obrazu ze sterownika głównego lub komputera przemysłowego. |
| Dekodowanie sygnału | Konwertuje serializowane dane LVDS na równoległe dane wyświetlane w formacie RGB. |
| Regulacja czasu | Spełnia wymagania czasowe LCD, w tym zegar, synchronizację i sygnały danych. |
| Transmisja wyjściowa TTL | Wysyła przekonwertowane sygnały RGB do paneli TFT LCD zgodnych z TTL. |
Prawidłowo zaprojektowana płytka konwertująca musi zachować integralność sygnału przez cały proces. Zły projekt konwersji może powodować problemy, takie jak migotanie obrazu, nieprawidłowe kolory, niestabilny obraz na wyświetlaczu lub całkowity błąd komunikacji.
SKY-TDM opracowuje rozwiązania w zakresie wyświetlaczy przemysłowych, w tym płytki konwersji sygnału LVDS na TTL, które skupiają się na stabilnej transmisji, zoptymalizowanej konstrukcji obwodów i kompatybilności z różnymi zastosowaniami TFT LCD.
Wielu producentów sprzętu napotyka trudności podczas modernizacji istniejących produktów lub wymiany wycofanych modułów LCD. Całkowite przeprojektowanie systemu sprzętowego może wymagać znacznych zasobów inżynieryjnych i zwiększyć koszty rozwoju.
Płytka konwersji sygnału LVDS na TTL pomaga rozwiązać następujące typowe problemy:
Dla producentów OEM, producentów sprzętu medycznego, firm z branży automatyki i twórców systemów wbudowanych technologia konwersji interfejsów stanowi praktyczną metodę wydłużania cykli życia produktów przy jednoczesnym zachowaniu niezawodnej wydajności wyświetlania.
| Funkcja | Korzyści inżynieryjne |
|---|---|
| Przemysłowy projekt PCB | Poprawia trwałość i stabilność podczas długotrwałej pracy. |
| Wysoka integralność sygnału | Redukuje zniekształcenia obrazu i błędy transmisji. |
| Optymalizacja EMC | Minimalizuje zakłócenia elektromagnetyczne w środowiskach przemysłowych. |
| Elastyczna obsługa interfejsu | Obsługuje różne wymagania dotyczące panelu LCD. |
| Niestandardowe możliwości rozwoju | Umożliwia regulację złączy, oprogramowania sprzętowego i parametrów elektrycznych. |
Środowiska przemysłowe często wymagają, aby elementy wyświetlacza działały w sposób ciągły pod wpływem zmian temperatury, zakłóceń elektrycznych i wibracji mechanicznych. Dlatego też płytki konwersyjne muszą być projektowane w sposób wykraczający poza podstawowe wymagania konsumentów.
SKY-TDM koncentruje się na rozwiązaniach wyświetlaczy klasy przemysłowej z opcjami dostosowywania dla różnych interfejsów LCD, rozdzielczości, konfiguracji złączy i wymagań aplikacji.
Zapotrzebowanie na niezawodne rozwiązania w zakresie komunikacji wyświetlaczy stale rośnie w różnych branżach. W miarę unowocześniania swoich produktów przez producentów sprzętu, coraz ważniejsza staje się potrzeba łączenia nowoczesnych sterowników z istniejącymi modułami LCD. Płytka konwersji sygnału LVDS na TTL zapewnia elastyczność wymaganą w wielu zastosowaniach wyświetlaczy przemysłowych.
Z tej technologii powszechnie korzystają następujące branże:
| Pole aplikacji | Wymagania dotyczące wyświetlania | Rola płytki konwersji LVDS na TTL |
|---|---|---|
| Urządzenia automatyki przemysłowej | Stabilne wyjście wyświetlacza, długie godziny pracy, wysoka niezawodność | Łączy sterowniki przemysłowe z wyświetlaczami operatorskimi opartymi na TTL |
| Sprzęt medyczny | Wyraźna jakość obrazu i stała wydajność | Obsługuje aktualizacje wyświetlaczy bez zmiany całego projektu systemu |
| Systemy transportowe | Odporność na wibracje i zakłócenia środowiska | Utrzymuje niezawodną komunikację pomiędzy jednostkami sterującymi i ekranami |
| Systemy wbudowane | Kompaktowa konstrukcja i elastyczna integracja | Zapewnia kompatybilność interfejsu pomiędzy różnymi platformami sprzętowymi |
| Terminale samoobsługowe | Ciągła praca i przyjazne dla użytkownika interfejsy | Umożliwia wydajną wymianę i konserwację wyświetlacza |
Dla producentów sprzętu wymiana wyświetlacza nie zawsze jest tak prosta, jak wybór nowego panelu LCD. Różne panele mogą mieć różne formaty sygnałów, definicje pinów, parametry taktowania i wymagania dotyczące napięcia. Płytka konwersyjna pełni rolę pomostu pomiędzy różnymi technologiami, pomagając inżynierom uniknąć niepotrzebnych prac związanych z przeprojektowaniem.
Na przykład w projektach automatyki przemysłowej sterownik może już zapewniać wyjście LVDS, podczas gdy wybrany wyświetlacz TFT wymaga wejścia TTL. Zamiast zmieniać sprzęt kontrolera, inżynierowie mogą zintegrować płytkę konwersji sygnału LVDS na TTL, aby szybko i skutecznie osiągnąć kompatybilność.
Wybór właściwej płytki konwertującej wymaga dokładnej oceny specyfikacji technicznych. Odpowiednie rozwiązanie powinno nie tylko konwertować sygnały, ale także zapewniać długoterminową niezawodność i kompatybilność z całym systemem wyświetlaczy.
Przed zakupem należy wziąć pod uwagę następujące czynniki:
| Czynnik wyboru | Ważne uwagi |
|---|---|
| Kompatybilność panelu LCD | Sprawdź obsługiwany model LCD, rozdzielczość, typ interfejsu i format sygnału. |
| Typ sygnału wejściowego | Sprawdź konfigurację kanału LVDS, poziom napięcia i wymagania dotyczące transmisji. |
| Interfejs wyjściowy | Upewnij się, że wyjście TTL/RGB odpowiada definicji złącza panelu LCD. |
| Wymagania dotyczące zasilania | Sprawdź specyfikacje dotyczące napięcia roboczego i zużycia energii. |
| Warunki środowiskowe | Weź pod uwagę zakres temperatur, odporność na wibracje i środowisko aplikacji. |
| Wsparcie dostosowywania | Wybierz dostawców potrafiących dostosować parametry sprzętu i oprogramowania. |
Częstym błędem podczas integracji systemów jest dobór płytki konwertującej wyłącznie na podstawie wyglądu złącza. Dwa wyświetlacze mogą wykorzystywać podobne złącza, ale mają zupełnie inne właściwości elektryczne. Nieprawidłowe dopasowanie może prowadzić do niestabilności obrazów, nieprawidłowych kolorów lub uszkodzenia sprzętu.
Profesjonalni dostawcy, tacy jak SKY-TDM, zapewniają wsparcie techniczne, aby pomóc klientom w określeniu odpowiednich rozwiązań konwersji zgodnie ze specyfikacjami wyświetlaczy i wymaganiami projektu.
Projektując lub modernizując system wyświetlania, inżynierowie mogą rozważyć, czy podłączyć kontroler bezpośrednio do kompatybilnego panelu LCD, czy też zastosować rozwiązanie do konwersji sygnału. Zrozumienie różnic pomaga producentom podejmować lepsze decyzje.
| Element porównawczy | Bezpośrednie połączenie LCD | Płytka konwersji sygnału LVDS na TTL |
|---|---|---|
| Elastyczność sprzętu | Ograniczone do pasujących typów interfejsów | Obsługuje połączenia pomiędzy różnymi interfejsami |
| Aktualizacja produktu | Może wymagać wymiany kontrolera | Umożliwia dalszą pracę istniejącego sprzętu |
| Koszt rozwoju | Wyższa, gdy wymagane jest przeprojektowanie | Niższe, ponieważ istniejące systemy można ponownie wykorzystać |
| Czas Inżynierii | Dłuższy cykl rozwoju | Szybszy proces integracji |
| Zakres zastosowań | Nadaje się do nowych systemów dopasowania | Idealny do aktualizacji i niestandardowych projektów |
W przypadku nowych produktów z całkowicie dopasowanymi komponentami odpowiednią opcją może być połączenie bezpośrednie. Jednakże w przypadku modernizacji sprzętu, projektów wymiany i niestandardowych zastosowań przemysłowych, płytka konwersji sygnału LVDS na TTL zapewnia większą elastyczność.
Technologia ta jest szczególnie cenna, gdy producenci muszą zachować istniejącą strukturę produktów, jednocześnie poprawiając wydajność wyświetlaczy lub wydłużając żywotność sprzętu.
Płytka konwersji sygnału LVDS na TTL to elektroniczne urządzenie interfejsu, które konwertuje sygnały wyświetlacza LVDS na sygnały TTL/RGB. Umożliwia kontrolerom wyjściowym LVDS komunikację z panelami LCD zgodnymi z TTL.
Urządzenia przemysłowe często korzystają z technologii wyświetlania różnych generacji. Płytki konwertujące rozwiązują problemy ze zgodnością pomiędzy kontrolerami a panelami LCD, redukując wymagania dotyczące przeprojektowania i poprawiając elastyczność systemu.
Nie. Różne panele LCD mają różne rozdzielczości, parametry taktowania, definicje złączy i wymagania elektryczne. Odpowiednia płytka konwertująca musi pasować do konkretnego modelu wyświetlacza i specyfikacji systemu.
Nieprawidłowe dopasowanie może skutkować migotaniem ekranu, brakiem kolorów, nieprawidłowym wyświetlaniem obrazu, niestabilną pracą lub możliwym uszkodzeniem podłączonych komponentów. Przed montażem niezbędna jest prawidłowa weryfikacja techniczna.
Tak. SKY-TDM obsługuje niestandardowe rozwiązania wyświetlaczy przemysłowych zgodnie z wymaganiami klienta, w tym konfigurację interfejsu, kompatybilność z wyświetlaczem LCD i dostosowania specyficzne dla aplikacji.
Technologia ta jest szeroko stosowana w automatyce przemysłowej, sprzęcie medycznym, systemach transportowych, urządzeniach wbudowanych, panelach sterowania i innych zastosowaniach wymagających niezawodnej integracji wyświetlaczy.
Płytka konwersji sygnału LVDS na TTL odgrywa ważną rolę w rozwiązywaniu problemów związanych z kompatybilnością wyświetlaczy w nowoczesnych systemach przemysłowych. Konwertując sygnały LVDS na wyjścia TTL, pozwala producentom łączyć różne generacje sprzętu, upraszczać aktualizacje produktów, zmniejszać koszty rozwoju i zwiększać elastyczność systemu.
W przypadku inżynierów pracujących na sprzęcie przemysłowym wybór odpowiedniego rozwiązania do konwersji wymaga dokładnego rozważenia specyfikacji LCD, kompatybilności sygnału, środowiska operacyjnego i wymagań dostosowywania. Niezawodna płyta konwertująca powinna zapewniać stabilną transmisję, dużą kompatybilność i długoterminową wydajność.
SKY-TDMspecjalizuje się w rozwiązaniach wyświetlaczy przemysłowych i zapewnia niezawodne produkty do konwersji sygnału LVDS na TTL przeznaczone do różnych wymagań aplikacji. Dzięki profesjonalnemu doświadczeniu technicznemu i dostosowanym możliwościom wsparcia SKY-TDM pomaga klientom osiągnąć wydajną i stabilną integrację wyświetlaczy.
Jeśli szukasz niezawodnego rozwiązania płytki konwersji sygnału LVDS na TTL dla swojego projektu wyświetlacza przemysłowego, SKY-TDM może zapewnić profesjonalną pomoc i niestandardowe opcje. Proszęskontaktuj się z namijuż dziś, aby omówić Twoje wymagania i znaleźć odpowiednie rozwiązanie do konwersji wyświetlaczy dla Twojej aplikacji.
