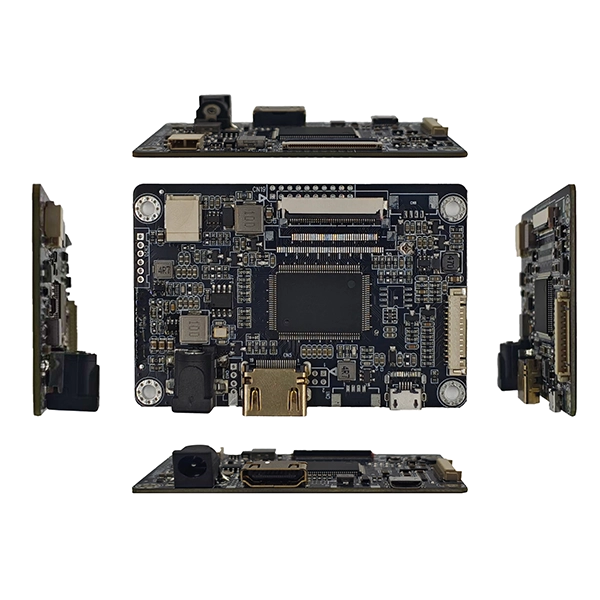

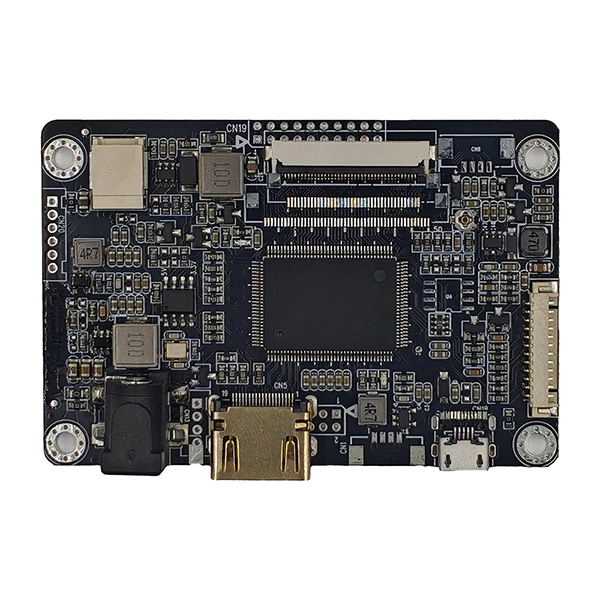

Wybór kontrolera wyświetlacza do urządzeń przemysłowych wymaga czegoś więcej niż tylko konwersji sygnałów wideo. Równie ważna jest długoterminowa stabilność, kompatybilność z różnymi panelami LCD, elastyczne dostosowywanie i niezawodne wsparcie techniczne. SKY-TDMPłyta AD interfejsu HDMI na TTLzostał opracowany specjalnie dla producentów OEM poszukujących niezawodnego rozwiązania do sterowania wyświetlaczem dla przemysłowych wyświetlaczy LCD TFT.
Zaprojektowany w oparciu o architekturę klasy przemysłowej, kontroler ten konwertuje standardowe sygnały HDMI na wyjście TTL/RGB, umożliwiając nowoczesnym systemom wbudowanym obsługę szerokiej gamy paneli TFT LCD. Płyta obsługuje różne interfejsy TTL, w tym różne konfiguracje FPC, regulowane napięcia zasilania panelu, zintegrowane sterowanie podświetleniem LED i konfigurowalne parametry taktowania, dzięki czemu nadaje się zarówno do standardowych, jak i niestandardowych modułów LCD.
W przeciwieństwie do konsumenckich kart kontrolerów wyświetlaczy, to rozwiązanie zostało zaprojektowane z myślą o ciągłej pracy w wymagających środowiskach przemysłowych. Stabilne zarządzanie energią, zoptymalizowana integralność sygnału i starannie zaprojektowane trasowanie PCB minimalizują zakłócenia elektromagnetyczne i zapewniają niezawodną transmisję obrazu nawet w zastosowaniach z zakłóceniami elektrycznymi.
Dla producentów sprzętu równie ważna jest elastyczność rozwoju. SKY-TDM zapewnia dostosowywanie oprogramowania sprzętowego, dostrajanie parametrów wyświetlania, projektowanie kabli, modyfikacje złączy, dostosowywanie OSD, konfigurację logo i optymalizację wyświetlania zgodnie z wymaganiami klienta. Niezależnie od tego, czy integrujesz 5-calowy terminal ręczny, czy większy przemysłowy panel operatora, inżynierowie mogą ograniczyć przeprojektowanie sprzętu, przyspieszając jednocześnie rozwój produktu.
Wspierani przez doświadczenie SKY-TDM w przemysłowych rozwiązaniach LCD, klienci otrzymują kompleksowe wsparcie inżynieryjne od wyboru panelu poprzez produkcję, zapewniając kompatybilność, długie cykle życia produktu i stabilne dostawy dla projektów przemysłowych.
- Czysta stabilność klasy przemysłowej:Zoptymalizowane zarządzanie energią i konstrukcja obwodów anty-EMI są odporne na zakłócenia środowiska przemysłowego, zapewniając ciągłą, stabilną pracę 24 godziny na dobę, 7 dni w tygodniu, bez zniekształceń ekranu i przerw w sygnale.

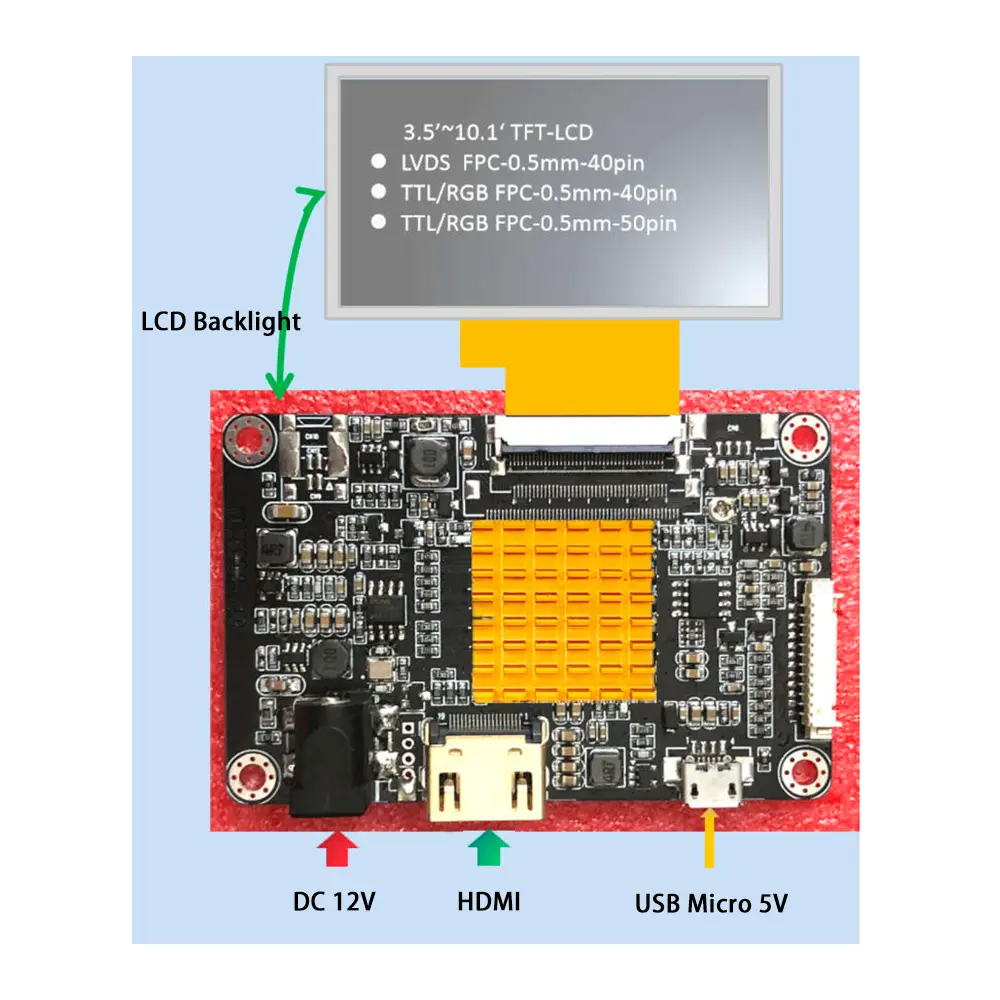

- Konwersja HDMI-TTL typu „plug and play”:Łączy nowoczesne źródła sygnału HDMI i tradycyjne ekrany TTL/RGB TFT, kompatybilne z głównymi hostami sterowania przemysłowego, systemami wbudowanymi i urządzeniami PC.
- Konstrukcja z regulacją podwójnego napięcia:Swobodnie przełączane napięcie wyjściowe panelu 3,3 V/5 V, dostosowujące się do różnych specyfikacji paneli TFT LCD bez dodatkowych modułów adapterów.
- Zintegrowany sterownik podświetlenia:Wbudowany profesjonalny obwód sterujący podświetleniem LED umożliwia regulację jasności, eliminując potrzebę stosowania zewnętrznych modułów sterujących podświetleniem i upraszczając okablowanie systemu.

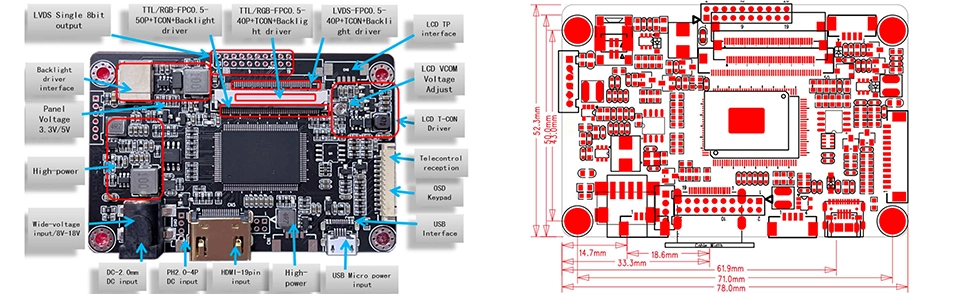

- Ultrakompaktowy, wbudowany układ:Zminiaturyzowana konstrukcja PCB została specjalnie zaprojektowana dla sprzętu wbudowanego o ograniczonej przestrzeni, maksymalizując wykorzystanie przestrzeni w obudowach klientów.
- Pełna elastyczność dostosowywania:Obsługuje spersonalizowane dostrajanie oprogramowania sprzętowego, modyfikację logo startowego, regulację menu OSD i kalibrację parametrów wyświetlania w celu spełnienia ekskluzywnych wymagań projektu.
Ta płytka AD z interfejsem HDMI na TTL jest szeroko stosowana w scenariuszach wbudowanych wyświetlaczy w różnych branżach, które wymagają kompaktowych rozmiarów i wysokiej niezawodności. Kluczowe obszary zastosowań obejmują:
- Kompaktowe panele sterowania do przemysłowych HMI i sterowników PLC
- Przenośne medyczne przyrządy do diagnostyki i testowania
- Moduły wyświetlające automatyki budynkowej i monitoringu bezpieczeństwa
- Miniaturowe inteligentne urządzenia sterujące i ręczne terminale przemysłowe
Zaprojektowany przede wszystkim dla sprzętu o małej skali, służy jako idealne rozwiązanie do wyświetlania sygnału HDMI na TTL.
| Funkcja | Specyfikacja |
| Wejście wideo | HDMI |
| Wyjście LCD | TTL/RGB/LVDS |
| Napięcie panelu | 3,3/5 V |
| Sterowanie podświetleniem | Zintegrowany sterownik LED |
| Zasilanie | Szerokie wejście DC 8 ~ 18 V |
| OSD | Obsługiwana klawiatura zewnętrzna |
| Oprogramowanie sprzętowe | Możliwość dostosowania |
| Temperatura pracy | -20°C do 80°C |
| Szpilka | Sygnał | Szpilka | Sygnał |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | NASTAWIĆ | 6 | GOTOWOŚĆ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DYGOTAĆ |
| 29 | AVDD | 30 | GND |
| 31 | PROWADZONY- | 32 | PROWADZONY- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Szpilka | Sygnał | Szpilka | Sygnał |
| 1 | LED+ | 2 | LED+ |
| 3 | PROWADZONY- | 4 | PROWADZONY- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | TRYB |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | NASTAWIĆ |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Szpilka | Sygnał | Szpilka | Sygnał |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | WYŚWIETL | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Szpilka | Sygnał | Szpilka | Sygnał |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLC- | 16 | TXOCLC+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Szpilka | Sygnał |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | WŁ./WYŁ |
| 5 | +12 V/5 V |
| 6 | +12 V/5 V |
Zapewniamy ukierunkowane dostosowanie inżynieryjne dla producentów sprzętu przemysłowego, aby sprostać wyzwaniom związanym ze spersonalizowaną integracją wyświetlaczy, wspierając pełne dostosowanie procesu, od sprzętu po oprogramowanie:
- Dostosowywanie parametrów wyświetlania:Niestandardowe parametry taktowania wyświetlacza LCD, adaptacja rozdzielczości i optymalizacja liczby klatek na sekundę.
- Spersonalizowany interfejs użytkownika:Ekskluzywne logo startowe, animacje startowe i modyfikacje menu OSD (wyświetlania na ekranie).
- Optymalizacja zasilania i podświetlenia:Dostosowanie krzywej jasności podświetlenia i optymalizacja sekwencji włączania.
- Dopasowanie interfejsu i kabla:Niestandardowe dopasowanie do kabli sygnałowych TTL/RGB i złączy FPC.
- Ekskluzywna marka i oprogramowanie:Drukowanie logo metodą sitodruku na PCB, pakowanie marek własnych i ekskluzywny rozwój oprogramowania sprzętowego.
- Dopasowanie struktury mechanicznej:Dopasowanie konstrukcji mechanicznej i niestandardowe rozmieszczenie otworów montażowych.
Odp.: Płyta obsługuje szeroką gamę paneli LCD TTL/RGB TFT. Nasz zespół inżynierów może skonfigurować oprogramowanie sprzętowe w oparciu o konkretny model LCD.
O: Tak. Zapewniamy dostosowane usługi oprogramowania sprzętowego, obejmujące parametry taktowania, rozdzielczość, logo startowe, orientację wyświetlania i ustawienia OSD (wyświetlania na ekranie).
O: Tak. Posiada zintegrowany sterownik podświetlenia LED, co znacząco ułatwia integrację systemu.
O: Absolutnie. Został specjalnie zaprojektowany do długotrwałej pracy przemysłowej, zapewniając stabilne zarządzanie energią i niezawodną transmisję sygnału.
O: Tak. Wspieramy dostosowywanie oprogramowania sprzętowego dla wyświetlaczy TFT LCD o różnych rozmiarach i rozdzielczościach.
O: Tak. Możemy dostarczyć klientom kable HDMI, kable LVDS, taśmy FPC i niestandardowe wiązki przewodów.
O: Tak. Oferujemy prywatne etykietowanie, niestandardowe oznaczenia metodą sitodruku na PCB, niestandardowe opakowania i ekskluzywne usługi oprogramowania sprzętowego.
Odp.: Jest szeroko stosowany w automatyce przemysłowej, sprzęcie medycznym, instrumentach laboratoryjnych, transporcie, systemach wbudowanych, kioskach i inteligentnych urządzeniach sterujących.
