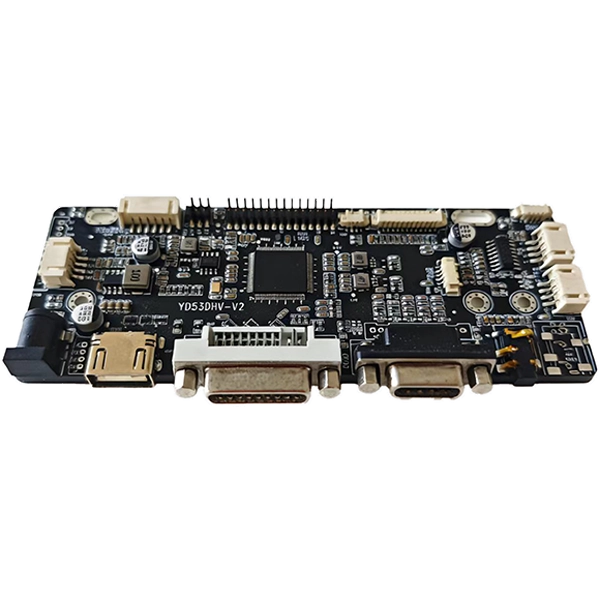

Płyta kontrolera przemysłowego LCD HDMI i VGA oraz DVI do LVDS

Wiele projektów wyświetlaczy przemysłowych wymaga konwersji standardowych wyjść wideo komputera PC — HDMI, VGA lub DVI — na sygnały LVDS, które obsługują przemysłowe panele TFT LCD. Chociaż płyty wielointerfejsowe obsługują DP, Type-C i eDP, większość sprzętu fabrycznego (sterowniki PLC, komputery przemysłowe i starsze sterowniki) nadal wykorzystuje HDMI, VGA lub DVI jako wyjścia podstawowe.

SKY-TDMPłyta kontrolera przemysłowego LCD HDMI i VGA oraz DVI do LVDSodpowiada na tę konkretną potrzebę. Obsługuje trzy najpopularniejsze źródła wideo spotykane w komputerach przemysłowych i steruje panelami LVDS bez konieczności stosowania adapterów DP-HDMI lub kabli konwertujących typu C — oszczędzając koszty i redukując potencjalne punkty awarii w łańcuchu sygnałowym.

Dostarczyliśmy tę płytkę producentom sprzętu w celu modernizacji paneli HMI, wymiany wyświetlaczy maszyn CNC i integracji wyświetlaczy wózków medycznych, gdzie standardowe wyjścia wideo muszą być podłączone do paneli przemysłowych LVDS. Dla klientów korzystających już ze źródeł HDMI, VGA lub DVI i paneli LVDS, ta płyta stanowi proste rozwiązanie bez konieczności płacenia za niewykorzystane funkcje DP, Type-C lub eDP.

Kluczowe funkcje

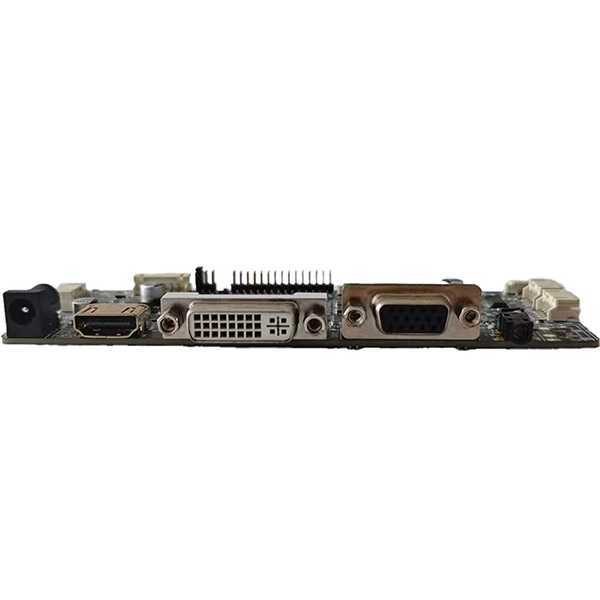

1. Trzy standardowe wejścia dla komputerów przemysłowych

- HDMI obsługuje nowoczesne komputery przemysłowe i systemy wbudowane

- VGA łączy się ze starszymi kontrolerami i starszym sprzętem

- DVI zapewnia cyfrową ścieżkę sygnału dla przemysłowych stacji roboczych

- Brak obsługi DP lub Type-C oznacza niższy koszt w przypadku standardowych zastosowań

2. Zoptymalizowane sterowanie panelem LVDS

- Obsługuje jedno-/dwukanałowe wyjścia LVDS do1920 × 1080 przy 60 Hz

- Kompatybilny z 6-bitowymi, 8-bitowymi i 10-bitowymi panelami LVDS

- Możliwość wyboru napięcia panelu (3,3 V/5 V/12 V) dla różnych modeli LCD

- Regulowane parametry czasowe dla wymagań specyficznych dla panelu

3. Integralność sygnału klasy przemysłowej

- Konstrukcja o niskim poziomie EMI zmniejsza zakłócenia z pobliskiego sprzętu

- Szerokie wejście DC (8-25V) dla przemysłowych systemów zasilania 12V lub 24V

- Zintegrowany sterownik podświetlenia z regulacją jasności PWM

- Stabilny obraz wyjściowy przy fabrycznych wahaniach zasilania

4. Uproszczona integracja dla producentów OEM

- Standardowe złącze wyjściowe JST 2x15 LVDS pasuje do popularnych kabli panelowych

- Kompaktowy rozmiar PCB pasuje do większości obudów wyświetlaczy przemysłowych

- Rozwiązanie jednopłytowe eliminuje zewnętrzne skrzynki konwertujące

- Długoterminowe dostawy w cyklu życia dla wieloletniej produkcji sprzętu

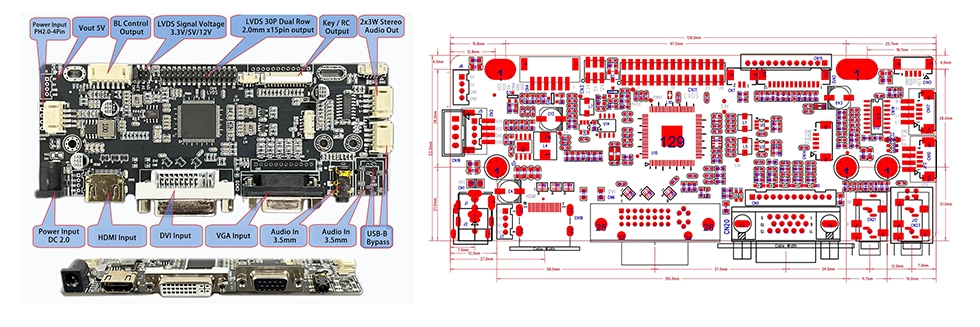

Interfejsy i wymiary

Interfejs wyjściowy LVDS JST 2x15 Szpilka

6-pinowy interfejs podświetlenia 2,0 mm

Typowe zastosowania

Nasza przemysłowa płyta kontrolera LCD HDMI i VGA oraz DVI do LVDS została zaprojektowana przede wszystkim do zastosowań przemysłowych i oferuje wyjątkową stabilność. Są szeroko stosowane w różnych gałęziach przemysłu, w tym w panelach HMI automatyki przemysłowej, terminalach operatorskich maszyn CNC, sprzęcie do diagnostyki medycznej i monitorowaniu pacjentów, przemysłowych komputerach panelowych i sterownikach wbudowanych, monitorach dotykowych o otwartej ramie, kioskach samoobsługowych i terminalach interaktywnych, detalicznych systemach POS, pokładowych wyświetlaczach transportowych i inteligentnych fabrycznych urządzeniach produkcyjnych.

Kiedy wybrać tę kartę czy kartę wielointerfejsową?

Która płyta kontrolera pasuje do Twojego projektu?

SKY-TDM oferuje dwie przemysłowe płyty kontrolerów LCD. Oto jak wybrać:

Wybierz tę kartę (HDMI/VGA/DVI do LVDS), jeśli:

- Twoje źródła wideo to tylko HDMI, VGA lub DVI (nie jest wymagany DP/Type-C)

- Twój panel LCD wykorzystuje interfejs LVDS (bez paneli eDP)

- Potrzebujesz zoptymalizowanego pod względem kosztów rozwiązania do standardowych zastosowań przemysłowych

- Chcesz uniknąć płacenia za funkcje DP Alt Mode, Type-C lub eDP

- Modernizujesz istniejący sprzęt, który ma już wyjścia HDMI/VGA/DVI

Wybierz kartę wielointerfejsową (HDMI/DP/VGA/Type-C do LVDS/eDP), jeśli:

- Twój system zawiera źródła wideo DisplayPort lub USB Type-C

- Potrzebujesz wsparcia panelu eDP

- Tworzysz nową platformę z wieloma wymaganiami dotyczącymi wejścia wideo

- Twoja aplikacja wymaga obsługi rozdzielczości 4K

- Potrzebujesz maksymalnej elastyczności interfejsu, aby zabezpieczyć się na przyszłość

W przypadku większości zastosowań związanych z automatyką przemysłową, medycyną i kioskami ze standardowymi wyjściami komputerów PC i panelami LVDS, ta płyta zapewnia optymalną równowagę funkcjonalności i kosztów.

Dlaczego warto wybrać SKY-TDM

✔ Niezawodność na poziomie przemysłowym

Zbudowany z najwyższej jakości komponentów elektronicznych, aby zapewnić stabilną, długotrwałą pracę w trudnych warunkach przemysłowych.

✔ Kompleksowy ekosystem wyświetlania

Dostarczamy panele LCD, ekrany dotykowe, płyty kontrolerów, złącza optyczne i niestandardowe kable do wyświetlaczy, umożliwiając zakup całego zestawu wyświetlacza z jednego źródła.

✔ Kompleksowa personalizacja OEM i ODM

Nasz zespół w pełni wspiera Twoje potrzeby dostosowywania. Możemy dostosować wygląd fizyczny produktu, interfejsy, kable sygnałowe i wejście/wyjście zasilania zgodnie z Twoimi konkretnymi wymaganiami.

✔ Długoterminowo stabilne dostawy

Ścisłe zarządzanie listą materiałów (BOM) zapobiega nagłemu starzeniu się komponentów, co jest kluczowe w przypadku urządzeń przemysłowych wymagających wieloletniego wsparcia produkcyjnego.

✔ Dedykowane wsparcie inżynieryjne

Nasz zespół będzie Ci towarzyszył od fazy walidacji prototypu aż do masowej produkcji, stale śledząc problemy testowe i dostarczając rozwiązania techniczne.

Zapewnienie jakości

Wszystkie nasze przemysłowe płyty kontrolera LCD i VGA oraz DVI do LVDS przechodzą ustandaryzowane procesy kontroli i kompleksowy zestaw rygorystycznych procedur testowych. Wykonujemy 100% pełną weryfikację funkcjonalną, testy integralności sygnału i stabilności wyjściowej, ciągłe testy wypalania (dostępne na żądanie), cykliczne testy stabilności zasilania oraz pełną weryfikację komunikacji interfejsu. Te kroki zapewniają użyteczność i integralność każdego produktu przed wysyłką. Nasza rygorystyczna kontrola jakości minimalizuje ryzyko awarii w terenie dla producentów OEM sprzętu przemysłowego w zastosowaniach dla użytkowników końcowych.

Często zadawane pytania

P1: Jaka jest główna różnica między tą płytą a płytą wielointerfejsową SKY-TDM?

Odp.: Ta płyta obsługuje wejścia HDMI, VGA i DVI z wyjściem LVDS – trzy najpopularniejsze interfejsy spotykane w przemysłowych komputerach PC i starszych kontrolerach. Oferuje zoptymalizowane pod względem kosztów rozwiązanie do standardowych zastosowań, w których nie są wymagane DP, Type-C i eDP.

P2: Czy ta płyta obsługuje rozdzielczości wyższe niż 1920×1080?

Odp.: Ta płyta jest zoptymalizowana pod kątem przemysłowych paneli LVDS do1920 × 1080 przy 60 Hz. Do zastosowań w rozdzielczości 4K lub wyższej z panelami eDP zalecamy naszą kartę wielointerfejsową obsługującą wyjścia eDP.

P3: Czy mogę używać tej płyty z zasilaczami 12 V i 24 V?

O: Tak. Płyta obsługuje szeroki zakres wejściowy prądu stałego8 V do 25 V, dzięki czemu jest kompatybilny zarówno z przemysłowymi systemami zasilania 12 V, jak i 24 V, powszechnie spotykanymi w automatyce fabryk i sprzęcie medycznym.

P4: Skąd mam wiedzieć, czy mój panel LCD jest kompatybilny?

Odp.: Podaj numer modelu panelu LCD. Nasz zespół inżynierów sprawdzi mapowanie pinów LVDS, napięcie panelu, parametry taktowania i zgodność rozdzielczości. Możemy również dostarczyć pasujące kable LVDS.

P5: Czy ta płyta jest kompatybilna z rezystancyjnymi i pojemnościowymi ekranami dotykowymi?

O: Tak. Obsługujemy integrację interfejsu dotykowego zarówno dla PCAP, jak i rezystancyjnych ekranów dotykowych przez USB, I²C lub UART. Płytkę można sparować z kontrolerem dotykowym w ramach kompletnego rozwiązania wyświetlającego.

P6: Jaki jest typowy cykl życia płyty kontrolera przemysłowego LCD HDMI i VGA oraz DVI do LVDS?

Odp.: Ta płyta została zaprojektowana z myślą o długoterminowym pozyskiwaniu komponentów do urządzeń przemysłowych, które wymagają 8–15 lat wsparcia produkcyjnego. Utrzymujemy ścisłą kontrolę BOM, aby zapobiec nagłemu starzeniu się komponentów.

P7: Czy zapewniacie oprogramowanie sprzętowe pasujące do panelu?

O: Tak. Dostosowujemy oprogramowanie sprzętowe do konkretnego taktowania, rozdzielczości i parametrów pracy panelu LCD. Zapewnia to integrację typu plug-and-play z panelem wyświetlacza.

Skontaktuj się z nami

Czy pozyskujesz niezawodne przemysłowe płyty kontrolera LCD do swojego projektu wyświetlaczy wbudowanych?

Niezależnie od tego, czy potrzebujesz standardowych kart sterowników HDMI/VGA/DVI do LVDS, czy w pełni dostosowanych zespołów wyświetlaczy, zespół inżynierów SKY-TDM wspiera Twój projekt od wstępnej koncepcji po masową produkcję.

W zapytaniu prosimy o podanie następujących szczegółów:

• Dokładny numer modelu panelu LCD

• Rozmiar wyświetlacza i natywna rozdzielczość

• Wymagane interfejsy wejściowe wideo

• Specyfikacje napięcia roboczego

• Typ ekranu dotykowego (jeśli dotyczy)

• Docelowa aplikacja i środowisko operacyjne

• Szacunkowa roczna wielkość zamówienia

• Szczegółowe wymagania dotyczące dostosowywania

Nasi inżynierowie ocenią Twoje specyfikacje, dostarczą dopasowane zalecenia dotyczące sprzętu, rysunki techniczne i konkurencyjne oferty w ciągu 24 godzin.
