Urządzenia przemysłowe często wymagają różnych interfejsów wideo w zależności od platformy sprzętowej klienta. Tradycyjne płyty kontrolerów LCD zwykle obsługują tylko jeden interfejs panelu, co zmusza inżynierów do przeprojektowania sprzętu lub zakupu wielu płyt kontrolerów do różnych projektów.

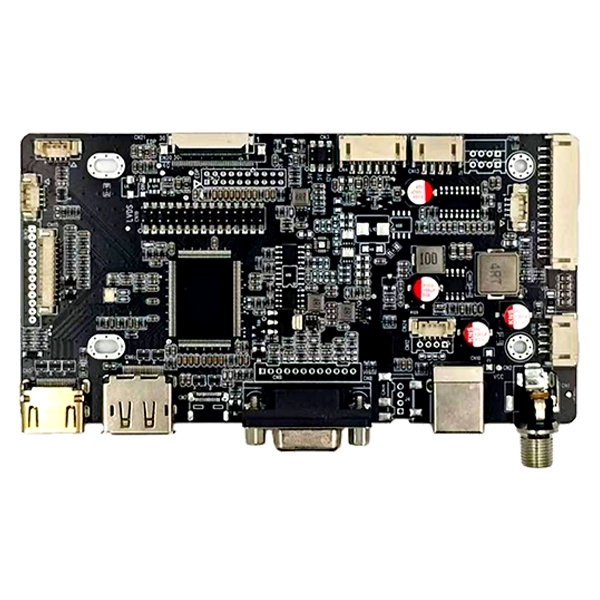

SKY-TDMPłyta AD interfejsu HDMI i DP oraz VGA i typu C do LVDS EDPeliminuje te ograniczenia poprzez integracjęHDMI, DisplayPort, VGA i USB typu Cwejścia wideo wraz zLVDS i eDPwyjścia wyświetlacza na pojedynczej płytce drukowanej klasy przemysłowej.
Niezależnie od tego, czy opracowujesz nowy interfejs HMI, modernizujesz starszy sprzęt, czy integrujesz wbudowany wyświetlacz z maszynami przemysłowymi, jedna płyta kontrolera obsługuje wiele konfiguracji LCD, redukując jednocześnie czas projektowania, koszty zapasów i złożoność produktu.
Zaprojektowana do długoterminowych zastosowań przemysłowych, płyta zapewnia stabilną jakość obrazu, elastyczne opcje zasilania i wszechstronne interfejsy peryferyjne dla producentów sprzętu OEM i integratorów systemów.

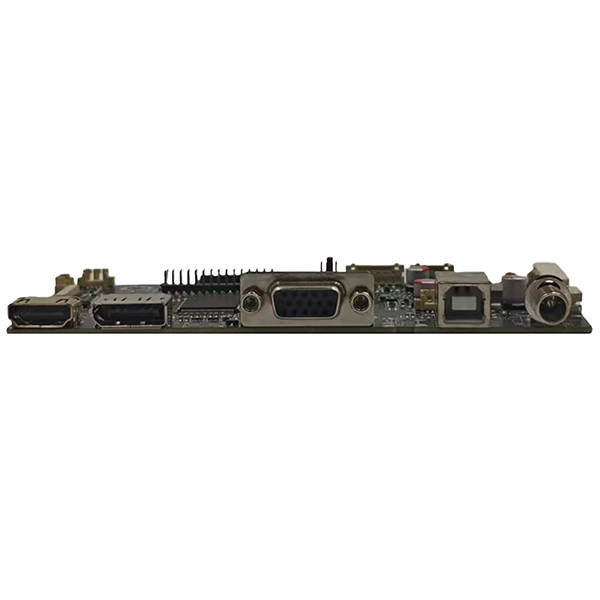

Ta płytka AD z interfejsem integruje wiele opcji wejściowych i jest w pełni kompatybilna z najpopularniejszymi obecnie źródłami wideo:HDMI, DisplayPort (DP), VGA i USB Type-C (tryb alternatywny DP). Umożliwia to klientom płynne przełączanie pomiędzy różnymi platformami hostów bez konieczności stosowania dodatkowych kart konwerterów.
Ta płytka AD interfejsu HDMI i DP, VGA i typu C do LVDS EDP jest w pełni kompatybilna z obydwoma głównymi standardami interfejsu LCD. Dostępne opcje wyjścia wyświetlacza obejmują dwukanałowy 8-bitowy LVDS, 20-pinowy eDP, 30-pinowy eDP FPC i 40-pinowy eDP FPC. Idealnie nadaje się do szerokiej gamy przemysłowych modułów TFT LCD, od ekranów 7-calowych po wyświetlacze wielkoformatowe.
W odróżnieniu od płyt wyświetlaczy klasy konsumenckiej, ta płytka AD z interfejsem HDMI i DP, VGA i Type-C do LVDS EDP została specjalnie zaprojektowana do wymagających zastosowań przemysłowych o wysokich wymaganiach. Jego podstawowe cechy sprzętowe obejmują szerokie napięcie wejściowe DC (8 V-25 V), konstrukcję zasilania przemysłowego o niskim poziomie tętnienia, ulepszoną ochronę przed wyładowaniami elektrostatycznymi (ESD) i zastosowanie komponentów klasy przemysłowej, aby zapewnić długoterminową stabilną pracę. Szczególnie dobrze nadaje się do złożonych środowisk, takich jak warunki zewnętrzne i warunki o wysokiej temperaturze, gwarantując stałą stabilność wyświetlania.
Ta płytka AD interfejsu HDMI i DP, VGA i typu C do LVDS EDP jest szeroko stosowana w produktach przemysłowych działających w złożonych środowiskach. Typowe scenariusze zastosowań obejmują przemysłowe terminale HMI, monitory dotykowe z otwartą ramą, interfejsy maszyn CNC, medyczny sprzęt diagnostyczny i systemy wizyjne.
Każdy projekt ekspozycji jest wyjątkowy. Zapewniamy kompleksowe usługi wsparcia technicznego, obejmujące weryfikację kompatybilności paneli LCD, optymalizację oprogramowania sprzętowego, modyfikację EDID (Extended Display Identification Data), dostrajanie parametrów podświetlenia, niestandardowe projektowanie kabli LVDS i eDP oraz druk logo PCB. Niezależnie od tego, czy Twój projekt wymaga standardowej płyty kontrolera, czy w pełni dostosowanego rozwiązania, SKY-TDM zapewnia profesjonalne wsparcie inżynieryjne na każdym etapie cyklu życia produktu.

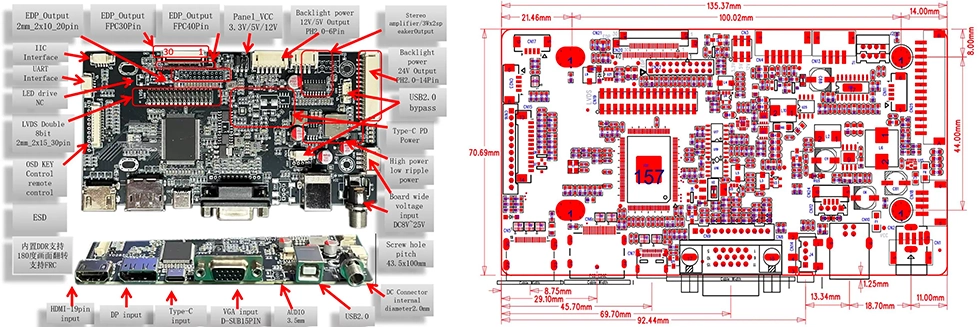

| Przedmiot | Specyfikacja |
| Wejście wideo | HDMI, DisplayPort (DP), VGA, Typ C |
| Wyświetl wyjście | LVDS, eDP (20-pinowe/30-pinowe/40-pinowe) |
| Napięcie panelu | 3,3 V/5 V/12 V |
| Wyjście podświetlenia | 5 V/12 V/24 V |
| Audio | Wzmacniacz 3W x 2 |
| Napięcie wejściowe | 8 ~ 28 V |
| Temperatura pracy | -20°C do 80°C |
| Szpilka | Sygnał | Szpilka | Sygnał |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLC- | 16 | TXOCLC+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Szpilka | Sygnał | Szpilka | Sygnał |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC (3,3/5/12 V) |
| 19 | VCC (3,3/5/12 V) | 20 | VCC (3,3/5/12 V) |
| 21 | VCC (3,3/5/12 V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Szpilka | Sygnał | Szpilka | Sygnał |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC (3,3/5/12 V) |
| 13 | VCC (3,3/5/12 V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Szpilka | Sygnał | Szpilka | Sygnał |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Szpilka | Sygnał |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | WŁ./WYŁ |
| 5 | +12 V/5 V |
| 6 | +12 V/5 V |
Dostawa sprzętu to tylko podstawa; serwis jest gwarancją długoterminowego sukcesu. SKY-TDM dąży do przyspieszenia uruchomienia Twojego projektu i całkowitego rozwiązania problemów związanych z łańcuchem dostaw. Zapewniamy następujące podstawowe wsparcie:
- Długi cykl życia produktu:Stabilne i niezawodne możliwości produkcji masowej.
- Kompleksowe wsparcie techniczne:Pomoc w testowaniu zgodności LCD i niestandardowych kablach sygnałowych.
- Elastyczny model produkcji:Niskie MOQ (minimalna ilość zamówienia) i szybka reakcja techniczna.
- Kompleksowe rozwiązania wyświetlaczy:Ekrany dotykowe i panele LCD dostarczane są jako dopasowany zestaw spełniający różnorodne potrzeby.
O: Tak. Jest kompatybilny z przemysłowymi panelami TFT LCD wyposażonymi w interfejsy LVDS lub eDP. Możemy polecić odpowiednie złącza i oprogramowanie sprzętowe w oparciu o konkretny model panelu.
Odp.: płyta obsługujeHDMI, DisplayPort, VGA i USB typu C(z trybem DP Alt), zapewniając szeroką kompatybilność z różnymi komputerami przemysłowymi i systemami wbudowanymi.
O: Tak. Oferujemy kompleksowe usługi dostosowywania oprogramowania sprzętowego, w tym regulację taktowania, konfigurację EDID (Extended Display Identification Data), dostosowywanie logo startowego i optymalizację parametrów panelu.
Odp.: Płyta kontrolera obsługuje szeroki zakres wejściowy prądu stałego8 V do 25 Vdzięki czemu jest doskonale kompatybilny zarówno z przemysłowymi systemami zasilania 12V, jak i 24V.
O: Tak. Produkujemy niestandardowe kable LVDS, kable eDP FPC, kable podświetlenia i wiązki zasilania, aby zapewnić naszym klientom integrację typu plug-and-play.
O: Tak. Obsługujemy drukowanie logo metodą sitodruku na PCB, dostosowywanie oprogramowania sprzętowego, modyfikacje złączy, zespoły kabli i kompletne usługi rozwoju ODM.
Odp.: wyjście LVDS obsługuje do1920 × 1080 przy 60 Hz(dwukanałowy 8-bitowy). Wyjście eDP obsługuje do3840×2160 przy 60 Hz(4K UHD), w zależności od specyfikacji panelu i jakości kabla. W przypadku aplikacji 4K zalecamy użycie interfejsu eDP w celu uzyskania optymalnej przepustowości.
O: Tak. Płyta obsługuje obrót obrazu o 180° poprzez konfigurację oprogramowania sprzętowego. W przypadku obrotu o 90°/270° (tryb portretowy) możemy dostosować oprogramowanie sprzętowe w oparciu o wymagania panelu i aplikacji. Podczas składania zamówienia proszę określić wymagania dotyczące orientacji.
Szukam niezawodnegoPłyta AD interfejsu HDMI i DP oraz VGA i typu C do LVDS EDPdo następnego projektu wbudowanego wyświetlacza?
Aby polecić najodpowiedniejsze rozwiązanie, prosimy o podanie następujących informacji podczas składania zapytania:
- Numer modelu panelu LCD
- Wymagany interfejs wejściowy wideo (HDMI, DP, VGA lub USB Type-C)
- Napięcie zasilania wejściowego
- Wymagania dotyczące podświetlenia
- Szacowana ilość roczna
- Wymagania dotyczące dostosowywania OEM lub oprogramowania sprzętowego
Nasz zespół inżynierów sprawdzi Twoje specyfikacje i zapewni kompatybilne rozwiązanie, zalecenia techniczne i wycenę w ciągu 24 godzin roboczych.
