Płytka konwertera LVDS na EDP do przemysłowych wyświetlaczy LCD

Wiele urządzeń przemysłowych w dalszym ciągu korzysta z niezawodnych kontrolerów graficznych LVDS, podczas gdy nowsze panele LCD coraz częściej wykorzystują interfejs Embedded DisplayPort (eDP). Wymiana całej platformy sterującej jest często kosztowna i czasochłonna. ThePłytka konwertera LVDS na EDP do przemysłowych wyświetlaczy LCDfirmy SKY-TDM zapewnia wydajne rozwiązanie do migracji poprzez konwersję standardowych sygnałów wideo LVDS na wyjście eDP, umożliwiając producentom OEM integrację nowoczesnych paneli LCD bez przeprojektowywania istniejącej architektury sprzętowej.

Zaprojektowana specjalnie do zastosowań przemysłowych, ta kompaktowa płytka konwertująca zapewnia stabilną transmisję sygnału, doskonałą kompatybilność i długoterminową niezawodność sprzętu automatyki, urządzeń medycznych, systemów transportowych, komputerów wbudowanych i inteligentnych terminali.

Zmodernizuj istniejący sprzęt bez wymiany kontrolera

Wiele produktów przemysłowych pozostaje w użyciu przez 10-15 lat, a technologia LCD rozwija się znacznie szybciej. W miarę jak panele LVDS stają się coraz mniej dostępne, a wyświetlacze eDP stają się standardem branżowym, producenci stają przed coraz większymi wyzwaniami związanymi z zaopatrzeniem.

Zamiast przeprojektowywać całą platformę wbudowaną, karta konwertera SKY-TDM działa jako inteligentny pomost interfejsu pomiędzy istniejącym kontrolerem LVDS a najnowszymi modułami LCD eDP.

Takie podejście znacznie obniża koszty inżynierii, skraca cykle rozwoju i chroni istniejącą inwestycję w sprzęt.

Niezależnie od tego, czy modernizujesz sprzęt przemysłowy, czy projektujesz nowy produkt w oparciu o istniejącą platformę procesora, ta karta konwertera zapewnia niezawodne i skalowalne rozwiązanie wyświetlające.

Zbudowany z myślą o niezawodności przemysłowej

Środowiska przemysłowe wymagają znacznie więcej od karty konwertera niż zwykła konwersja sygnału. Aby zapewnić niezawodne i długotrwałe działanie, każda płytka konwertera jest zbudowana z komponentów elektronicznych klasy przemysłowej i posiada zoptymalizowany układ PCB (płytka drukowana).

Najważniejsze cechy inżynierii:

- Stabilny odbiór sygnału różnicowego LVDS

- Szybka transmisja sygnału wyjściowego eDP

- Zoptymalizowane dopasowanie impedancji

- Konstrukcja o niskim poziomie EMI (zakłócenia elektromagnetyczne).

- Niezawodne sekwencjonowanie mocy

- Komponenty klasy przemysłowej odporne na temperaturę

- Kompaktowa konstrukcja PCB (wymiary tylko 50 × 50 mm)

- Niskie zużycie energii

- Doskonała stabilność długoterminowa

Funkcje te pomagają utrzymać doskonałą jakość obrazu podczas ciągłej pracy, minimalizując jednocześnie problemy, takie jak migotanie ekranu, utrata sygnału lub nieprawidłowości w synchronizacji.

Elastyczna kompatybilność z wyświetlaczem LCD

Różni producenci wyświetlaczy LCD często mają różne parametry taktowania, układ pinów złączy i wymagania dotyczące inicjalizacji. Zamiast oferować wyłącznie rozwiązania o ustalonym standardzie, blisko współpracujemy z klientami, aby zapewnić profesjonalne wsparcie inżynieryjne w zakresie dostosowanej do indywidualnych potrzeb kompatybilności wyświetlaczy LCD.

Obsługiwane usługi dostosowywania obejmują: konfigurację rozdzielczości, optymalizację taktowania LCD, regulację parametrów panelu eDP, programowanie EDID (Extended Display Identification Data), dostosowywanie oprogramowania sprzętowego, optymalizację sterowania podświetleniem, adaptację złączy, dostosowywanie kabli i pomoc w integracji mechanicznej.

Ten wysoki poziom elastyczności umożliwia klientom OEM łatwą integrację wyświetlaczy różnych producentów paneli przy minimalnych kosztach przeprojektowania sprzętu.

Typowe scenariusze zastosowań

Płytka konwertera LVDS na EDP do przemysłowych wyświetlaczy LCD jest szeroko zintegrowana z różnymi dziedzinami, w tym: interfejsami HMI automatyki przemysłowej, interfejsami maszyn CNC, wbudowanymi komputerami przemysłowymi, medycznym sprzętem diagnostycznym, przyrządami laboratoryjnymi, systemami sterowania koleją, sterownikami Digital Signage, kioskami samoobsługowymi, inteligentnym sprzętem produkcyjnym, inteligentnymi systemami transportowymi, przemysłowymi systemami wizyjnymi i przenośnym sprzętem testowym.

Dzięki kompaktowym wymiarom nadaje się szczególnie do zastosowań, w których przestrzeń instalacyjna jest ograniczona.

Dane techniczne

Interfejs wejściowy LVDS FI-XB30S

Interfejs wejściowy LVDS JST 2x15 Szpilka

Interfejs wyjściowy eDP FFC-30Pin o rozstawie 0,5 mm

Interfejs wyjściowy JST 2x10 Pin eDP

6-pinowy interfejs podświetlenia CVILUX 2,0 mm

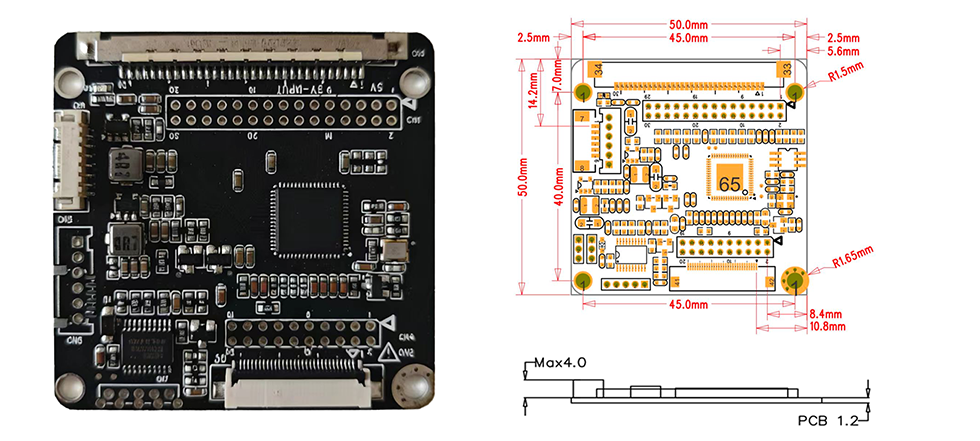

Wymiary

Dlaczego warto przejść z paneli LCD LVDS na eDP?

Branża wyświetlaczy stale przechodzi z interfejsów LVDS na eDP (Embedded DisplayPort). Oto dlaczego producenci OEM dokonują zmiany:

Większa przepustowość:eDP obsługuje wyższe rozdzielczości i częstotliwości odświeżania w porównaniu do LVDS, umożliwiając wyświetlanie 4K i wyświetlanie z dużą liczbą klatek na sekundę, których LVDS nie obsługuje.

Mniej kabli:eDP wykorzystuje mniej linii sygnałowych niż LVDS, zmniejszając złożoność wewnętrznego prowadzenia kabli i poprawiając wydajność EMI.

Niższe zużycie energii:eDP działa przy niższych napięciach i zawiera funkcje oszczędzania energii, dzięki czemu idealnie nadaje się do urządzeń zasilanych bateryjnie i energooszczędnych.

Lepsza jakość obrazu:eDP obsługuje większą głębię kolorów i zaawansowane funkcje przetwarzania obrazu, takie jak automatyczne odświeżanie panelu i zmienna częstotliwość odświeżania.

Przyszła dostępność panelu:Producenci LCD coraz częściej wycofują panele LVDS na rzecz eDP. Aktualizacja zapewnia teraz długoterminowe dostawy paneli bez polegania na wycofanych modelach LVDS.

Uproszczona integracja:eDP wykorzystuje standardowe złącza i prostsze okablowanie, redukując czas montażu i potencjalne błędy połączenia.

Dla producentów sprzętu przemysłowego migracja na panele eDP za pośrednictwem naszej karty konwertera zapewnia praktyczną ścieżkę do nowoczesnej technologii wyświetlania bez wymiany istniejących kontrolerów.

Typowe scenariusze migracji

Scenariusz 1: Starszy kontroler z uaktualnieniem panelu eDP

Twój istniejący kontroler działa doskonale, ale wysyła tylko LVDS. Oryginalny panel LVDS został wycofany i dostępne są wyłącznie zamienniki eDP. Zainstaluj naszą kartę konwertera pomiędzy kontrolerem LVDS a nowym panelem eDP — nie są wymagane żadne zmiany oprogramowania sprzętowego głównego kontrolera.

Scenariusz 2: Rozwój nowego produktu z istniejącą platformą procesorową

Twoja platforma procesorowa obsługuje wyjście LVDS, ale idealny panel LCD dla Twojego nowego produktu wykorzystuje technologię eDP. Zamiast przeprojektowywać całą płytę główną, skorzystaj z naszej karty konwertera, aby wypełnić lukę w interfejsie i skrócić czas wprowadzenia produktu na rynek.

Scenariusz 3: Zakup panelu z wieloma źródłami

Aby zmniejszyć ryzyko łańcucha dostaw, należy zakwalifikować wielu dostawców paneli LCD — niektórzy oferują LVDS, inni eDP. Dzięki naszej karcie konwertera możesz standaryzować jedno wyjście kontrolera (LVDS), jednocześnie elastycznie korzystając z dowolnego panelu interfejsu.

Scenariusz 4: Modernizacja w terenie rozmieszczonego sprzętu

Zainstalowana baza sprzętu wykorzystuje panele LVDS, które stają się coraz trudniejsze do zdobycia. Nasza karta konwertera umożliwia zespołom serwisowym wymianę uszkodzonych paneli LVDS na dostępne panele eDP podczas konserwacji w terenie, wydłużając żywotność sprzętu bez kosztownych modernizacji kontrolerów.

Dlaczego warto wybrać NAS?

Wybór odpowiedniego dostawcy jest tak samo ważny jak wybór odpowiedniego sprzętu. W przeciwieństwie do dystrybutorów, którzy po prostu dostarczają standardowe płyty, SKY-TDM zapewnia pełną współpracę inżynieryjną w całym projekcie.

Nasze podstawowe zalety

- Producent profesjonalnych wyświetlaczy dotykowych

- Rozległe doświadczenie w integracji wyświetlaczy przemysłowych

- Niestandardowy rozwój oprogramowania sprzętowego

- Usługi projektowania kabli na zamówienie

- Testowanie kompatybilności LCD

- ISO9001Certyfikacja Systemu Zarządzania Jakością

- ISO13485Certyfikacja Systemu Zarządzania Jakością Wyrobów Medycznych

- IATF 16949Certyfikacja Systemu Zarządzania Jakością w branży motoryzacyjnej

- Szybkie prototypowanie

- Stabilne długoterminowe dostawy

- Kompleksowe wsparcie techniczne przed i po produkcji

Nasz zespół inżynierów ściśle współpracuje z klientami OEM, aby zmniejszyć ryzyko rozwojowe i skrócić czas wprowadzenia produktu na rynek.

Często zadawane pytania

P1: Czy płytka konwertera LVDS na EDP do przemysłowych wyświetlaczy LCD obsługuje dowolny panel LCD eDP?

Odp.: Większość przemysłowych wyświetlaczy LCD eDP może być obsługiwana po skonfigurowaniu oprogramowania sprzętowego. Zalecamy podanie numeru modelu LCD w celu oceny zgodności.

P2: Czy dostępna jest personalizacja oprogramowania sprzętowego?

O: Tak. Parametry taktowania, rozdzielczość, informacje EDID i sekwencje inicjalizacji można dostosować.

P3: Czy możesz dostarczyć pasujące kable?

O: Absolutnie. Produkujemy niestandardowe kable LVDS, kable eDP, kable FFC/FPC i kompletne wiązki przewodów.

P4: Czy możesz pomóc w migracji z przestarzałego wyświetlacza LVDS?

O: Tak. Jest to jedno z najczęstszych zastosowań tej karty konwertera. Możemy polecić kompatybilne zamienne wyświetlacze LCD i odpowiednio skonfigurować konwerter.

P5: Czy konwerter nadaje się do ciągłej pracy przemysłowej?

O: Tak. Płytka została zaprojektowana z wykorzystaniem komponentów klasy przemysłowej przeznaczonych do długotrwałej, ciągłej pracy.

P6: Czy obsługujecie zamówienia na małe prototypy?

O: Tak. Próbki inżynieryjne są dostępne przed masową produkcją.

P7: Jak długo produkt jest dostępny?

Odp.: Projekty przemysłowe często wymagają długich cykli życia produktów. Wspieramy długoterminowe zarządzanie dostawami i cyklem życia dla klientów OEM.

P8: Czy płyta obsługuje zarówno jednokanałowe, jak i dwukanałowe wejście LVDS?

O: Tak. Płyta obsługuje zarówno jednokanałowe (1-liniowe), jak i dwukanałowe (2-liniowe) konfiguracje wejściowe LVDS. Odpowiednia konfiguracja jest ustawiana podczas dostosowywania oprogramowania sprzętowego w oparciu o specyficzne wymagania kontrolera i panelu.

P9: Jaka jest maksymalna rozdzielczość obsługiwana przez tę kartę konwertera?

Odp.: Płyta obsługuje rozdzielczości do1920 × 1080 przy 60 Hzdla jednokanałowego wejścia LVDS i do2560 × 1440 przy 60 Hzdla dwukanałowego wejścia LVDS, w zależności od specyfikacji panelu i jakości kabla. W przypadku paneli o wyższej rozdzielczości prosimy o kontakt z naszym zespołem inżynierów w celu oceny kompatybilności.
