SKY-TDMzapewnia7-calowy monitor z otwartym ekranem dotykowymdo paneli sterowania inteligentnym domem, budowy wideodomofonów, terminali kontroli dostępu i sprzętu wbudowanego. Łącząc przemysłowy wyświetlacz IPS z responsywnym ekranem wielodotykowym PCAP i elastycznymi opcjami montażu, ten kompaktowy monitor pomaga producentom sprzętu tworzyć intuicyjne interfejsy dostosowane do ich produktów.
7-calowy monitor dotykowy z otwartą ramą zapewnia praktyczną równowagę pomiędzy kompaktowymi wymiarami, interaktywną funkcjonalnością i elastyczną integracją sprzętu. W przeciwieństwie do konwencjonalnych monitorów stacjonarnych, jego konstrukcja z otwartą ramą jest przeznaczona do montażu w niestandardowych obudowach, panelach ściennych, kioskach i systemach wbudowanych. Kluczowe czynniki wyboru obejmują rozdzielczość wyświetlacza, jasność, czułość na dotyk, interfejsy przyłączeniowe, wymiary montażowe i warunki pracy. SKY-TDM obsługuje opcje dostosowywania, takie jak wyświetlacze o wysokiej jasności, obróbka szkła osłonowego, łączenie optyczne, modyfikacje mechaniczne i regulacje interfejsu, pomagając producentom OEM w opracowywaniu rozwiązań wyświetlaczy spełniających wymagania ich aplikacji.

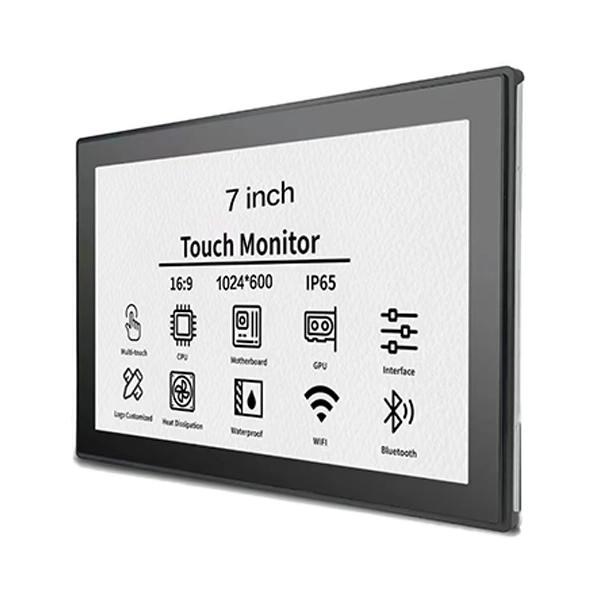

7-calowy monitor dotykowy z otwartą ramą to kompaktowy interaktywny wyświetlacz przeznaczony do integracji ze sprzętem, a nie używania go jako samodzielnego ekranu komputera stacjonarnego. Zwykle łączy w sobie panel LCD, czujnik dotykowy, elektronikę kontrolera i konstrukcję montażową, która umożliwia producentom sprzętu zainstalowanie wyświetlacza za niestandardowym panelem przednim.
Konstrukcja z otwartą ramą zapewnia inżynierom OEM większą kontrolę nad wyglądem, sposobem montażu i całkowitymi wymiarami gotowego produktu. Zamiast instalować kompletną obudowę monitora konsumenckiego, projektanci mogą zintegrować wyświetlacz bezpośrednio z montowaną na ścianie jednostką sterującą, terminalem dostępowym lub obudową maszyny.
Model SKY-TDM łączy w sobie przemysłowy panel IPS LCD z technologią wielodotyku typu Projected Capacitive (PCAP). Standardowe wejście wideo HDMI i łączność dotykowa USB upraszczają integrację ze zgodnymi systemami hosta, a metalowa konstrukcja o otwartej ramie umożliwia instalację wbudowaną.
Dla producentów opracowujących interfejsy inteligentnego domu lub sprzęt do automatyzacji budynków powstała kompaktowa platforma wyświetlaczy, którą można dostosować do różnych projektów obudów i wymagań interakcji użytkownika.
Dowiedz się więcej o 7-calowym monitorze z otwartym ekranem dotykowym i dostępnych opcjach konfiguracji.
Panel IPS LCD zapewnia szerokie kąty widzenia, pomagając użytkownikom odczytywać informacje z różnych miejsc wokół terminala naściennego lub stacji sterującej. Jest to szczególnie przydatne w przestrzeniach wspólnych, gdzie użytkownicy nie zawsze patrzą bezpośrednio w stronę wyświetlacza.
W zależności od wybranej konfiguracji rozdzielczość wyświetlacza, jasność, kontrast i wykończenie powierzchni można dopasować do wymagań wizualnych aplikacji.
Technologia projektowanego pojemnościowego dotyku umożliwia intuicyjną interakcję, w tym dotykanie, przesuwanie i inne obsługiwane gesty wielodotykowe. Nadaje się do interfejsów graficznych, które umożliwiają użytkownikom poruszanie się po menu, dostosowywanie ustawień i zarządzanie podłączonymi urządzeniami.
W przypadku specjalistycznych projektów wydajność dotyku można dostosować w celu dostosowania do wymagań, takich jak obsługa w rękawiczkach, warunki dotykowe związane z wodą lub grubsze szkło osłonowe. Funkcje te należy określić i zweryfikować dla zamierzonego środowiska operacyjnego.
Konstrukcja z otwartą ramą pozwala na dopasowanie monitora do niestandardowych obudów sprzętu bez konieczności zajmowania dużej ilości konwencjonalnej obudowy monitora zewnętrznego. Zarezerwowane otwory montażowe i konfigurowalne funkcje mechaniczne mogą pomóc producentom dopasować wyświetlacz do konstrukcji obudów.
SKY-TDM opisuje ten produkt jako odpowiedni do pracy 24 godziny na dobę, 7 dni w tygodniu w aplikacjach wbudowanych. Rzeczywista niezawodność wdrożenia zależy od całego projektu systemu, w tym wentylacji, jakości zasilania, temperatury, montażu i warunków użytkowania.
W przypadku odpowiedniej konfiguracji sprzętu i oprogramowania hosta monitor można zintegrować z systemami opartymi na systemach Windows, Linux, Android i Raspberry Pi. Przed sfinalizowaniem projektu sprawdź wyjście wideo, wprowadzanie dotykowe i zgodność sterownika.
Mały rozmiar ekranu i wbudowana konstrukcja sprawiają, że monitor ten jest szczególnie przydatny, gdy sprzęt potrzebuje interaktywnego interfejsu, ale ma ograniczoną przestrzeń instalacyjną.
Na przykład integrator systemów inteligentnego domu może potrzebować siedmiocalowego wyświetlacza, który mieści się w określonej obudowie ściennej, a jednocześnie pozostaje dostępny przez cały dzień. W dostosowanym monitorze z otwartą ramą otwory montażowe, położenie kabli i powierzchnia dotykowa można dopasować do obudowy, redukując potrzebę przeprojektowania całego panelu sterowania.
Oceniając aplikację, inżynierowie powinni również wziąć pod uwagę odległość oglądania, oświetlenie otoczenia, dostęp użytkownika, oczekiwane godziny pracy i ochronę środowiska zapewnianą przez gotową obudowę.
Technologia dotykowa bezpośrednio wpływa na użyteczność, interakcję oprogramowania i przydatność do środowiska pracy. Technologie PCAP i dotyk rezystancyjny spełniają różne wymagania, dlatego decyzja powinna opierać się na sposobie, w jaki użytkownicy będą obsługiwać sprzęt.
| Współczynnik porównawczy | Dotyk PCAP | Dotyk rezystancyjny |
|---|---|---|
| Wzajemne oddziaływanie | Po odpowiedniej konfiguracji obsługuje interfejsy wielodotykowe i oparte na gestach | Zwykle nadaje się do prostej interakcji typu „wskaż i wybierz”. |
| Wejście dotykowe | Reaguje na zmiany pojemności | Reaguje na nacisk wywierany na powierzchnię dotykową |
| Doświadczenie użytkownika | Podobnie jak w przypadku nowoczesnych smartfonów i tabletów | Praktyczne w przypadku prostych, kontrolowanych zadań wejściowych |
| Operacja w rękawiczkach | Wymaga kompatybilnego strojenia dotykowego i odpowiednich rękawiczek | Może obsługiwać wiele zastosowań w rękawiczkach i rysikach, w zależności od projektu |
| Typowe zastosowania | Inteligentne panele domowe, domofony i terminale interaktywne | Wybrane przemysłowe układy sterowania i specjalistyczne urządzenia wejściowe |
W przypadku nowoczesnego interfejsu inteligentnego domu z nawigacją przesuwaną i sterowaniem wielodotykowym PCAP jest często odpowiednim punktem wyjścia. W przypadku sprzętu obsługiwanego za pomocą specjalnych rękawiczek lub rysików warto rozważyć dotyk rezystancyjny oparty na nacisku.
Żadna technologia nie jest uniwersalnie lepsza. Najlepszy wybór zależy od interfejsu użytkownika, szyby osłonowej, środowiska operacyjnego i wymaganego zachowania podczas dotyku. Przejrzyj rozwiązania dotyczące paneli dotykowych i wyświetlaczy SKY-TDM, porównując dostępne opcje integracji.
Sam rozmiar ekranu nie określa, czy monitor będzie pasował do systemu wbudowanego. Kupujący powinni wspólnie zapoznać się ze specyfikacjami optycznymi, elektrycznymi, mechanicznymi i środowiskowymi.
| Specyfikacja | Opublikowane informacje o produkcie | Dlaczego to ma znaczenie |
|---|---|---|
| Rozmiar ekranu | 7 cali | Określa kategorię wyświetlania i dostępną przestrzeń interfejsu. |
| Technologia wyświetlania | Przemysłowej klasy LCD IPS | Obsługuje oglądanie szerokokątne w przypadku instalacji stacjonarnych. |
| Rezolucja | Potwierdź zamówioną konfigurację | Wpływa na przejrzystość tekstu, ikony i układ interfejsu. |
| Technologia dotykowa | Wielodotykowy PCAP | Obsługuje responsywne interfejsy interaktywne. |
| Interfejs wideo | HDMI | Łączy wyświetlacz z kompatybilnym sprzętem głównym. |
| Interfejs dotykowy | USB | Przesyła dane wejściowe dotykowe do systemu hosta. |
| Zasilanie | Potwierdź wymagania wybranego modelu | Zapewnia kompatybilność elektryczną z urządzeniem. |
| Montowanie | Instalacja osadzona w otwartej ramie | Określa wycięcia w obudowie i mocowanie mechaniczne. |
| Personalizacja | Jasność, obróbka szkła, klejenie i opcje mechaniczne | Pomaga dostosować monitor do wymagań konkretnego projektu. |
Przed złożeniem zamówienia poproś o najnowszą kartę danych technicznych i rysunek mechaniczny. Sprawdź aktywny obszar wyświetlania, wymiary całkowite, położenie otworów montażowych, prześwit kabla, złącze zasilania i wymagania dotyczące interfejsu hosta.
Jasność powinna również odpowiadać środowisku instalacji. Standardowy wewnętrzny panel sterowania może nie wymagać takiej samej luminancji jak wyświetlacz umieszczony w pobliżu jasnego okna. SKY-TDM oferuje opcje dostosowywania wysokiej jasności do 1000 nitów dla odpowiednich konfiguracji; ostateczną wartość należy potwierdzić dla wybranego modelu.
Sprzęt OEM rzadko ma identyczne wymiary obudowy lub wymagania operacyjne. Personalizacja pomaga dopasować wyświetlacz do całego produktu, zamiast zmuszać inżynierów do przeprojektowywania otaczających komponentów wokół standardowego monitora.
SKY-TDM oferuje opcje dostosowywania, które mogą obejmować:
Łączenie optyczne, strojenie dotykowe i ochrona środowiska nie powinny być traktowane jako cechy zamienne. Na przykład klejenie może poprawić wydajność optyczną i pomóc w ograniczeniu przestrzeni, w której może gromadzić się kurz lub wilgoć, ale nie ustala automatycznie określonego stopnia ochrony IP ani nie zapewnia wodoodporności całego urządzenia.
W przypadku zespołów projektowych najskuteczniejszym podejściem jest zdefiniowanie rysunku mechanicznego, wymagań dotyczących interfejsu, docelowej jasności, zachowania dotykowego i warunków pracy przed zażądaniem niestandardowej próbki.
Ustrukturyzowana ocena pomaga zapobiegać problemom ze zgodnością podczas prototypowania i produkcji masowej. Podczas porównywania dostawców i konfiguracji skorzystaj z poniższej listy kontrolnej.
Te kroki są szczególnie ważne w przypadku produktów, które będą wytwarzane w wielu seriach produkcyjnych. Wczesna walidacja może zmniejszyć liczbę przeróbek obudowy, opóźnienia w integracji i zmiany, których można uniknąć po rozpoczęciu produkcji.
Jego podstawową zaletą jest kompaktowa, interaktywna integracja. Konstrukcja z otwartą ramą umożliwia producentom osadzenie wyświetlacza w obudowach sprzętu niestandardowego, a funkcja dotykowa zapewnia bezpośrednią kontrolę użytkownika bez konieczności stosowania oddzielnej klawiatury lub myszy.
Tak. Dostępne opcje dostosowywania obejmują wymiary mechaniczne, położenie otworów montażowych, rozmieszczenie kabli, szklaną osłonę i wybrane funkcje interfejsu. Udostępnij rysunek obudowy i wymagania instalacyjne, aby potwierdzić wykonalność.
SKY-TDM określa monitor do ciągłej pracy w odpowiednich aplikacjach wbudowanych. Rzeczywista żywotność i niezawodność zależą od ostatecznej konfiguracji, temperatury otoczenia, zasilania, wentylacji i warunków pracy. Przed wdrożeniem potwierdź wymagane kryteria walidacji.
Informacje o produkcie określają wejście wideo HDMI i łączność dotykową USB jako standardowe interfejsy. Inne konfiguracje interfejsu mogą być dostępne w ramach dostosowywania. Przed złożeniem zamówienia sprawdź zgodność z zamierzonym sprzętem hosta.
Dostępna jest możliwość dostosowania jasności. Dla odpowiednich konfiguracji dostępne są opcje wysokiej jasności do 1000 nitów. Łączenie optyczne i odpowiednia obróbka powierzchni mogą również pomóc w poprawie czytelności. Rzeczywista wydajność zależy od instalacji, odbić i oświetlenia otoczenia.
SKY-TDM identyfikuje kompatybilność z systemami Windows, Linux i Android, z systemami opartymi na Raspberry Pi również obsługiwanymi w odpowiednich konfiguracjach. Podczas testów integracji sprawdź wyjście wideo hosta, obsługę dotykową USB, sterowniki i wymagania programowe.
Podaj wymaganą ilość, zastosowanie, rozdzielczość, jasność, technologię dotykową, wymagania dotyczące interfejsu, rysunek montażowy, środowisko operacyjne i wszelkie potrzeby dostosowywania. Szczegóły te pomagają dostawcy zalecić odpowiednią konfigurację i ocenić wymagania produkcyjne.
7-calowy monitor dotykowy z otwartą ramą to praktyczny wybór dla producentów sprzętu, którzy potrzebują kompaktowego interaktywnego wyświetlacza z elastyczną integracją mechaniczną. Jego przydatność zależy nie tylko od rozmiaru ekranu: rozdzielczość, jasność, technologia dotykowa, wymiary montażowe, interfejsy i warunki pracy muszą pasować do gotowego produktu.
Dzięki technologii wyświetlania IPS, wielodotykowi PCAP, wejściu wideo HDMI, łączności dotykowej USB i opcjom dostosowywania, rozwiązanie SKY-TDM może obsługiwać inteligentne panele sterowania domem, domofony, terminale dostępowe i inne wbudowane aplikacje. Dokładny przegląd specyfikacji i testowanie próbek pozostają niezbędne do osiągnięcia niezawodnej integracji.
Planujesz nowy terminal inteligentnego domu, domofon lub interfejs sterowania przemysłowego?Poznaj 7-calowy monitor z otwartą ramką i ekranem dotykowymskontaktuj się z namiaby omówić specyfikacje wyświetlacza, rysunki mechaniczne, wymagania dotyczące dostosowywania OEM i harmonogram projektu. SKY-TDM może pomóc Ci ocenić odpowiednią konfigurację wyświetlacza dla Twojego kolejnego projektu rozwoju produktu.
