Panele dotykowe to znacznie więcej niż tylko przezroczysta powierzchnia. Jego wewnętrzna struktura, materiały przewodzące, precyzja wykonania i konstrukcja elektryczna decydują o tym, czy może on działać niezawodnie i stabilnie w rzeczywistych zastosowaniach.
Dla producentów sprzętu przemysłowego wybór odpowiedniego przemysłowego panelu dotykowego wykracza daleko poza zwykłe porównanie rozmiarów ekranów lub interfejsów. Aby zapewnić stabilną pracę w złożonych środowiskach, konieczne jest zrozumienie, w jaki sposób zasady działania, procesy produkcyjne i konstrukcja panelu dotykowego wpływają na trwałość, dokładność i długoterminową stabilność działania produktu.
SKY-TDMdostarcza przede wszystkim dostosowane do indywidualnych potrzeb rozwiązania w zakresie paneli dotykowych do przemysłowych systemów sterowania, sprzętu medycznego, elektroniki samochodowej, kiosków samoobsługowych i innych zastosowań wymagających niezawodnej interakcji człowiek-maszyna.
Nasze portfolio produktów obejmuje panele dotykowe o projekcji pojemnościowej (PCAP), a także rezystancyjne panele dotykowe 4-, 5-przewodowe i 8-przewodowe. Każda technologia charakteryzuje się własnymi, unikalnymi zasadami działania, projektami konstrukcyjnymi i procesami produkcyjnymi, dzięki czemu nadaje się do różnych obszarów zastosowań.
Panele dotykowe PCAP (Projected Capacitive) zapewniają precyzyjną kontrolę dotyku poprzez wykrywanie zmian w polu elektrycznym, podczas gdy rezystancyjne panele dotykowe osiągają to poprzez wykrywanie zmian sygnału elektrycznego spowodowanych fizycznym kontaktem pomiędzy warstwami przewodzącymi.
Chociaż obie technologie pozwalają użytkownikom na bezpośrednią interakcję z wyświetlaczem, różnią się znacznie pod względem materiałów, konfiguracji elektrod i procesów montażu.

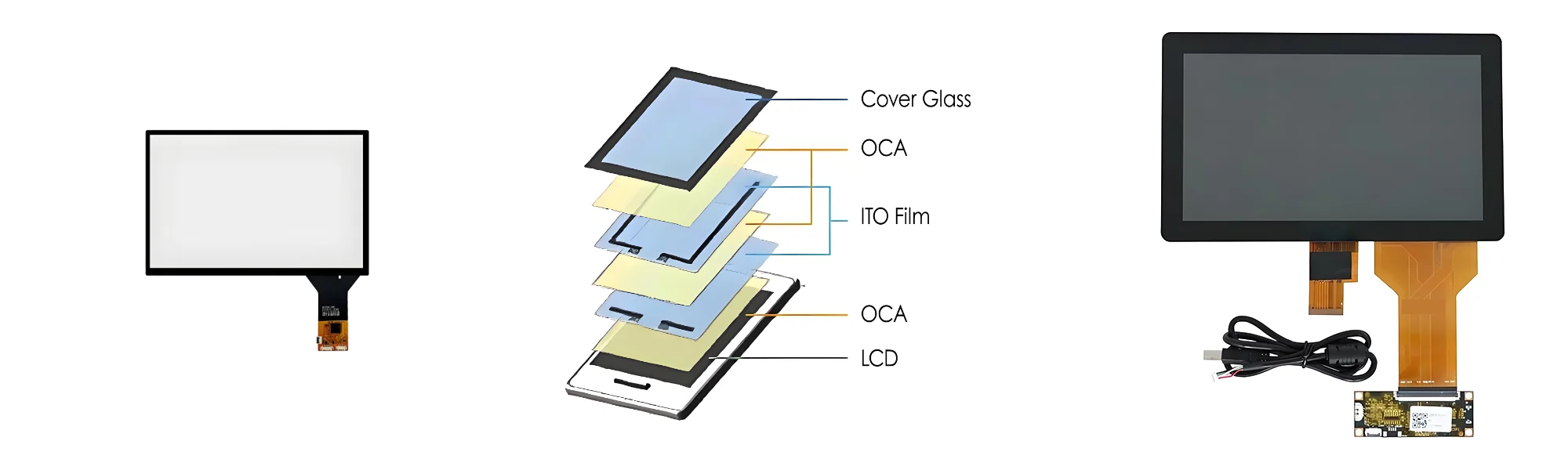

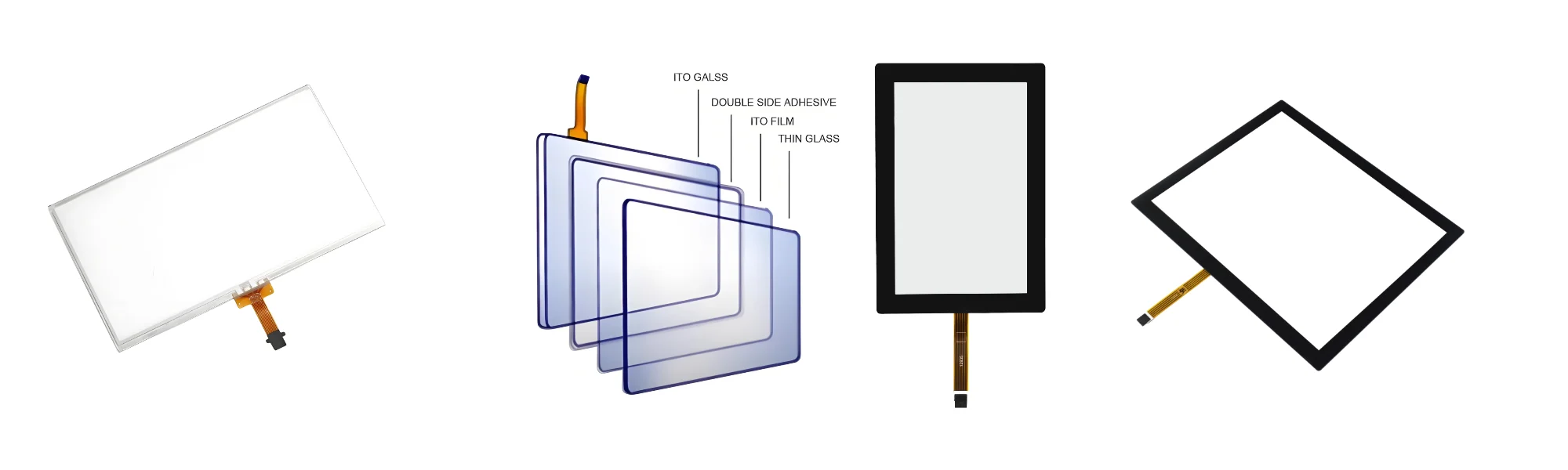

Struktura panelu dotykowego PCAP składa się z następujących elementów:
● Szkło osłonowe lub inne odpowiednie elementy powierzchni osłonowej
● Przezroczyste warstwy elektrod przewodzących
● Materiały izolacyjne i nośne (np. OCA, SCA)
● Elastyczne obwody drukowane (FPC)
● Płyta kontrolera ekranu dotykowego
Każda konfiguracja oferuje różne kompromisy między wydajnością optyczną, właściwościami mechanicznymi, grubością i kosztem, dzięki czemu można je dostosować do różnych scenariuszy zastosowań.
Struktura rezystancyjnego panelu dotykowego składa się zazwyczaj z dwóch warstw przewodzących oddzielonych mikroskopijnymi izolującymi punktami dystansowymi.
Górną warstwę stanowi zazwyczaj elastyczna folia pokryta przezroczystym materiałem przewodzącym, natomiast dolną warstwę stanowi szkło lub inne podłoże z powłoką przewodzącą.
Kiedy użytkownik naciska powierzchnię ekranu, górna warstwa odkształca się i styka się z dolną warstwą przewodzącą. Następnie sterownik mierzy powstałe sygnały elektryczne, aby określić dokładną lokalizację dotknięcia.
W zależności od konkretnych wymagań projektowych może obejmować również powłoki ochronne, taśmy krawędziowe, elastyczne kable i mechaniczne elementy nośne.
Ta zasada działania oparta na ciśnieniu umożliwia nie tylko obsługę ekranów dotykowych z rezystancją gołymi rękami, ale także sprawia, że można je obsługiwać w rękawiczkach oraz przy użyciu odpowiednich rysików lub twardych przedmiotów.
Produkcja pojemnościowych paneli dotykowych PCAP wymaga precyzyjnej kontroli ścieżek przewodzących, powierzchni optycznych, dokładności wyrównania i połączeń elektrycznych.
Chociaż proces produkcyjny różni się w zależności od materiałów czujnika i konstrukcji, główne etapy produkcji zazwyczaj obejmują następujące etapy.
Proces produkcyjny obejmuje kontrolę szkła osłonowego, podłoża czujników, przezroczystych materiałów przewodzących, elastycznych obwodów drukowanych (FPC), taśm samoprzylepnych i innych komponentów. Jakość materiału ma bezpośredni wpływ na przejrzystość optyczną, parametry elektryczne, niezawodność laminowania i wytrzymałość mechaniczną produktu końcowego. W przypadku projektów przemysłowych wybór materiału jest ustalany na podstawie środowiska pracy sprzętu i wymagań mechanicznych.
W zależności od wymagań projektowych szkło osłonowe poddawane jest takim procesom jak cięcie, szlifowanie krawędzi, wiercenie, polerowanie i wzmacnianie chemiczne. Można również zastosować niestandardowe obramowania, logo, wzory dekoracyjne i elementy montażowe wykonane metodą sitodruku. W zależności od kompatybilności wybranych materiałów i konstrukcji można zastosować powłoki przeciwodblaskowe (AG), przeciwodblaskowe (AR), zapobiegające odciskom palców (AF) i zapobiegające rozmazywaniu. Zabiegi te pomagają ekranowi dotykowemu dostosować się do różnych warunków oświetleniowych, procedur czyszczenia i wymagań estetycznych.
Czujniki pojemnościowe zawierają przezroczyste elektrody przewodzące rozmieszczone w specjalnych układach w celu wykrywania zmian pojemności. Wzorce ścieżek elektrod i projekty trasowania określają sposób, w jaki sygnały dotykowe są wykrywane i przesyłane do sterownika.
W zależności od technologii czujnika proces produkcyjny może obejmować trawienie fotolitograficzne, obróbkę laserową, drukowanie lub inne odpowiednie metody. Precyzja produkcji ma kluczowe znaczenie, ponieważ defekty w ścieżkach przewodzących mogą negatywnie wpływać na jakość dotyku i konsystencję produktu.
Czujnik musi być elektrycznie podłączony do kontrolera dotykowego za pośrednictwem FPC. Proces łączenia wymaga precyzyjnego ustawienia i kontrolowanych warunków przetwarzania. Niezawodne połączenia elektryczne pomagają zminimalizować awarie połączeń i zapewniają stabilną komunikację pomiędzy czujnikiem a sterownikiem.
Szkło osłonowe i czujnik są laminowane ze sobą za pomocą odpowiedniego przezroczystego kleju. Jakość laminowania ma bezpośredni wpływ na wygląd produktu, parametry optyczne i integralność mechaniczną. Podczas produkcji należy ściśle kontrolować kurz, pęcherzyki, odchylenia w ułożeniu i wady kleju.
Gotowe pojemnościowe panele dotykowe PCAP przechodzą kontrolę pod kątem wyglądu, reakcji na dotyk, ciągłości elektrody i zgodności z docelowym kontrolerem. W przypadku konkretnych projektów dodatkowe testy mogą obejmować działanie wielodotykowe, obsługę w rękawiczkach, działanie w przypadku zakłóceń wodnych, działanie w wysokich temperaturach i testowanie kompatybilności elektromagnetycznej (EMC).
Wybór materiałów powinien opierać się przede wszystkim na scenariuszu zastosowania, aby uniknąć nadmiernej inżynierii i niepotrzebnego wzrostu kosztów. Nie należy zakładać, że te zaawansowane testy są standardową konfiguracją każdego panelu dotykowego PCAP.
4-przewodowy rezystancyjny panel dotykowy zazwyczaj składa się z elastycznej górnej folii przewodzącej i dolnego przewodzącego podłoża, oddzielonych izolującymi punktami dystansowymi.
W typowej konstrukcji dolne podłoże zawiera elektrody osi X, podczas gdy górna folia zawiera elektrody osi Y. Kiedy ciśnienie powoduje kontakt dwóch powierzchni przewodzących, sterownik przykłada napięcie do odpowiedniego zestawu elektrod i mierzy powstałe sygnały w celu obliczenia współrzędnych dotyku. Proces produkcyjny zazwyczaj obejmuje:
● Przygotowanie materiału: Wybór folii PET, podłoży przewodzących, materiałów dystansowych, taśm samoprzylepnych i elastycznych obwodów drukowanych (FPC) w oparciu o specyfikacje panelu.
● Obróbka warstwy przewodzącej: Wykorzystanie odpowiednich procesów produkcyjnych do wytworzenia powierzchni rezystancyjnych i elektrod.
● Formowanie kropek dystansowych: Drukowanie jednolitych punktów izolacyjnych na przewodzącym podłożu, aby zapewnić, że warstwy przewodzące pozostaną oddzielone, gdy panel nie jest dociskany.
● Sitodruk i obróbka peryferyjna: Produkcja ozdobnych obramowań, wzorów izolacyjnych lub innych określonych elementów zgodnie z wymaganiami.
● Laminowanie i montaż: Wyrównywanie i składanie górnej folii i dolnego podłoża przy zachowaniu wymaganych odstępów i właściwości mechanicznych.
● Połączenie i inspekcja FPC: Wykonanie połączeń elektrycznych, a następnie kontrola współrzędnych, rezystancji, wyglądu i funkcjonalności.
4-przewodowy rezystancyjny panel dotykowy jest rozwiązaniem wysoce opłacalnym.
5-przewodowy rezystancyjny panel dotykowy ma inną konfigurację elektrod w porównaniu do wersji 4-przewodowej. W typowej konstrukcji dolne podłoże przewodzące służy jako powierzchnia czujnikowa, z elektrodami w czterech rogach ustanawiającymi pomiarowe pole elektryczne, podczas gdy górna folia przewodząca działa głównie jako warstwa wykrywająca napięcie.
8-przewodowy rezystancyjny panel dotykowy opiera się na tradycyjnej architekturze 4-przewodowej poprzez dodanie dodatkowych połączeń w celu uzyskania bardziej stabilnych pomiarów elektrycznych.
Wybór odpowiedniego ekranu dotykowego zależy od konkretnego scenariusza zastosowania:
4-przewodowe rezystancyjne panele dotykowe najlepiej nadają się do zastosowań o ścisłych ograniczeniach kosztowych.
5-przewodowe, rezystancyjne panele dotykowe doskonale nadają się do zastosowań przemysłowych obejmujących operacje o wysokiej częstotliwości, częsty kontakt i oczekiwaną długą żywotność.
8-przewodowe rezystancyjne panele dotykowe nadają się do trudnych warunków, w których wymagana jest doskonała stabilność.
Różne środowiska przemysłowe mają różne wymagania dotyczące połączenia wydajności dotykowej, trwałości, jakości optycznej i elastyczności operacyjnej.
Automatyka przemysłowa i interfejsy człowiek-maszyna (HMI)
Przemysłowe panele sterowania zazwyczaj wymagają stabilnej reakcji na dotyk, niezawodnego działania i kompatybilności z systemami sterowania sprzętem.
Ekrany dotykowe PCAP idealnie nadają się do interfejsów wymagających szklanej powierzchni, intuicyjnej obsługi i możliwości wielodotyku. Z drugiej strony technologia rezystancyjna nadaje się do zastosowań wymagających wprowadzania danych na podstawie nacisku lub kompatybilności z różnymi rękawiczkami i rysikami.
Sprzęt medyczny
Instrumenty medyczne wymagają powierzchni łatwych do czyszczenia, kontrolowanych wymiarów mechanicznych i niezawodnej reakcji na dotyk.
Panele dotykowe PCAP mają konstrukcję z gładkiego szklanego panelu przedniego, natomiast panele rezystancyjne doskonale nadają się do stosowania w instrumentach, w których priorytetem jest wprowadzanie ciśnienia i kompatybilność z dedykowanymi narzędziami wskazującymi.
Kioski samoobsługowe i sprzęt przemysłowy
Kioski samoobsługowe, automaty sprzedające, drukarki i interfejsy sprzętu mogą wymagać niestandardowej szyby nakrywkowej, wymiarów montażowych, trasowania FPC i zgodności kontrolera.
Panele dotykowe PCAP zapewniają nowoczesny komfort użytkowania, podczas gdy technologia rezystancyjna lepiej nadaje się do zastosowań o określonych wymaganiach wejściowych lub ścisłych ograniczeniach kosztowych.
Transport i sprzęt zewnętrzny
Systemy kolejowe, elektronika morska, stacje ładowania i zewnętrzne terminale kontrolne często borykają się z wyzwaniami, takimi jak wahania temperatury, wilgoć, wibracje lub wysokie oświetlenie otoczenia.
W tych zastosowaniach ekran dotykowy należy traktować jako integralną część całego systemu. Czynniki takie jak szklana osłona, konstrukcja uszczelnienia, kleje, ustawienia kontrolera, jasność wyświetlacza i metody montażu mechanicznego wpływają na ogólną niezawodność.
Niezależnie od tego, czy korzysta się z technologii PCAP, czy technologii rezystancyjnej, nie można zakładać, że z natury posiadają one wodoodporność, czytelność w świetle słonecznym lub właściwości ochrony środowiska bez odpowiedniego projektu i walidacji.
Przy wyborze odpowiedniego dostawcy zaleca się wziąć pod uwagę następujące czynniki:
● Doświadczenie w PCAP i rezystancyjnych konstrukcjach paneli dotykowych
● Dostępność konfiguracji rezystancyjnych 4-przewodowych, 5-przewodowych i 8-przewodowych
● Możliwość wyboru materiału i dostosowania konstrukcji
● Kontrola procesu wytwarzania czujników, sitodruku, laminowania i montażu
● Kompatybilność z FPC i kontrolerami dotykowymi
● Dokładność wymiarowa wraz z kompleksowymi zapisami i procedurami kontroli jakości
● Wsparcie prototypowania i spójność produkcji masowej
● Sprawność komunikacji technicznej i możliwość długoterminowych dostaw
Dostarczamy niestandardowe rozwiązania w zakresie paneli dotykowych dla projektów OEM i ODM, pomagając klientom w kompleksowej ocenie konstrukcji paneli dotykowych, materiałów, wymiarów, połączeń elektrycznych i wymagań aplikacji.
Niezależnie od tego, czy potrzebujesz pojemnościowych paneli dotykowych PCAP, czy rezystancyjnych paneli dotykowych 4-, 5- i 8-przewodowych, możemy wybrać optymalne rozwiązanie mechaniczne, które spełni wymagania funkcjonalne, mechaniczne i środowiskowe Twojego sprzętu.
