Podsumowanie artykułu:W miarę ewolucji przemysłowych systemów wyświetlaczy inżynierowie często stają przed praktycznym wyzwaniem: połączeniem nowoczesnych źródeł sygnału LVDS z panelami TFT LCD, które nadal korzystają z interfejsów TTL/RGB. ThePłytka konwersji sygnału LVDS na TTLzSKY-TDMzapewnia praktyczny pomost pomiędzy tymi dwiema technologiami wyświetlania, pomagając producentom sprzętu w ponownym wykorzystaniu istniejących paneli LCD, jednocześnie zmniejszając koszty przeprojektowania, czas opracowywania i złożoność integracji. Dzięki przemysłowej konstrukcji PCB, stabilnej transmisji sygnału, zintegrowanemu podświetleniu LED, regulowanemu VCOM i obsłudze dostosowywania, ten typ płytki konwertującej nadaje się do przemysłowych interfejsów HMI, sprzętu medycznego, systemów wbudowanych, sprzętu transportowego i innych zastosowań związanych z wyświetlaniem.
JakiśPłytka konwersji sygnału LVDS na TTLto obwód interfejsu wyświetlacza przeznaczony do konwersji różnicowych sygnałów wyświetlacza LVDS na sygnały równoległe TTL/RGB wymagane przez kompatybilne panele TFT LCD. Funkcja ta staje się szczególnie istotna, gdy komputer przemysłowy, wbudowany kontroler lub źródło wyświetlacza zapewnia wyjście LVDS, a wybrany panel LCD wykorzystuje interfejs TTL/RGB.
Zamiast wymieniać odpowiedni panel LCD lub przeprojektowywać cały system sterowania, inżynierowie mogą wprowadzić płytkę konwertującą pomiędzy źródłem sygnału a wyświetlaczem. Takie podejście może być szczególnie przydatne w przypadku modernizacji starszego sprzętu, niestandardowych wyświetlaczy przemysłowych i projektów, w których istniejący asortyment wyświetlaczy LCD musi pozostać w użyciu.

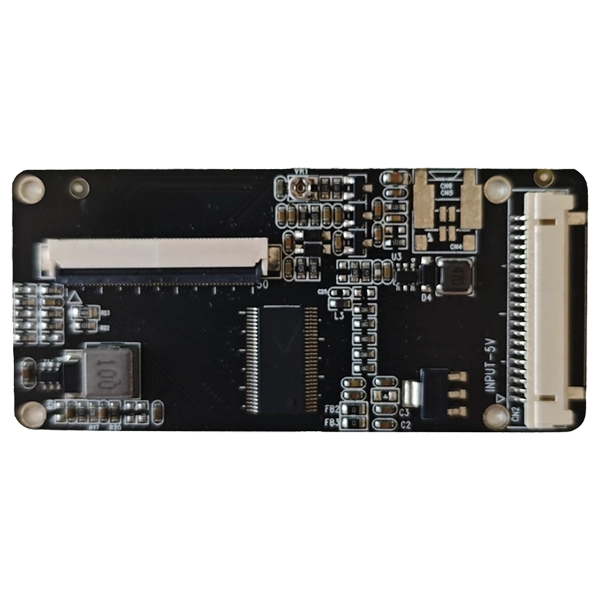

Rozwiązanie SKY-TDM zostało zaprojektowane z myślą o integracji wyświetlaczy przemysłowych. Standardowa konfiguracja obsługuje m.in8-bitowe wejście LVDSi a50-pinowe wyjście TTL/RGB LCD, z zasilaniem wejściowym 5 V, zintegrowanym sterownikiem LED, regulacją VCOM i zakresem temperatur pracy-20°C do +70°C.
Interfejsy wyświetlaczy nie zawsze są wymienne. LVDS i TTL/RGB wykorzystują różne metody przesyłania danych obrazu, co oznacza, że bezpośrednie połączenie zazwyczaj nie jest możliwe, gdy źródło i panel LCD korzystają z różnych architektur interfejsów.
Stwarza to kilka wyzwań dla producentów sprzętu OEM:
Odpowiednio zaprojektowana karta konwertująca rozwiązuje problem niedopasowania interfejsu, pozostawiając resztę architektury wyświetlacza stosunkowo niezmienioną. Dla producentów modernizujących starszy sprzęt może to stanowić bardziej efektywną ścieżkę niż przeprojektowanie całego systemu wyświetlania.
Integralność sygnału jest jednym z najważniejszych czynników konwersji wyświetlacza. Zoptymalizowane routing różnicowy pomaga zmniejszyć zniekształcenia sygnału i obsługuje stabilną transmisję obrazu pomiędzy źródłem LVDS a obwodem konwersji.
Urządzenia przemysłowe często współpracują z silnikami, zasilaczami impulsowymi, urządzeniami komunikacyjnymi i innymi źródłami zakłóceń elektromagnetycznych. Starannie zaprojektowany układ PCB i architektura zasilania mogą pomóc w ograniczeniu niepożądanych zakłóceń i poprawie ogólnej stabilności systemu.
Płytka posiada 50-pinowy interfejs LCD TTL/RGB dla kompatybilnych paneli TFT. Interfejs zawiera dane RGB, sygnały synchronizacji, zegar, sygnały związane z zasilaniem, VCOM, resetowanie i inne połączenia sterujące wyświetlaczem.
Zintegrowany sterownik podświetlenia LED pomaga uprościć ogólną architekturę wyświetlacza. Zamiast pozyskiwać wiele niezależnych obwodów, producenci sprzętu mogą zintegrować funkcje konwersji i podświetlenia w bardziej kompaktowym rozwiązaniu wyświetlającym.
Regulacja VCOM zapewnia dodatkową elastyczność przy dopasowywaniu płytki do różnych paneli LCD. Inżynierowie mogą dostroić konfigurację wyświetlacza, aby pomóc w uzyskaniu odpowiedniej wydajności obrazu dla wybranego panelu.
Projekty integracji wyświetlaczy często wymagają niestandardowych złączy, definicji pinów, długości kabli, miejsc montażu, konfiguracji oprogramowania sprzętowego lub parametrów taktowania wyświetlacza LCD. Producent płytek konwertujących, który jest w stanie zaadaptować te elementy, może znacznie ograniczyć prace integracyjne dla klientów OEM.
Poniższa tabela podsumowuje typową konfigurację SKY-TDMPłytka konwersji sygnału LVDS na TTL. Rzeczywiste specyfikacje mogą się różnić w zależności od wybranego panelu LCD i indywidualnych wymagań projektu.
| Przedmiot | Typowa specyfikacja |
|---|---|
| Interfejs wejściowy | LVDS, 8-bitowy |
| Interfejs wyjściowy LCD | TTL/RGB, 50-stykowe |
| Napięcie wejściowe | 5 V |
| Sterownik podświetlenia | Zintegrowany sterownik LED |
| Regulacja VCOM | Utrzymany |
| Temperatura pracy | -20°C do +70°C |
| Projekt niestandardowy | Utrzymany |
| Typowe złącze LVDS | Interfejs HRS DF14-20 / DF19-20 |
| Złącze LCD | 50-pinowe złącze TTL FFC |
W przypadku projektów inżynieryjnych specyfikację interfejsu należy zawsze porównać z dokładnym arkuszem danych panelu LCD. Sama liczba pinów nie gwarantuje kompatybilności, ponieważ definicje sygnałów, wymagania dotyczące napięcia, taktowanie, orientacja i przypisania złączy mogą różnić się w zależności od panelu.
Elastyczność konwersji LVDS na TTL sprawia, że technologia ta jest przydatna w różnorodnych projektach wyświetlaczy przemysłowych i wbudowanych.
Na przykład producent sprzętu może mieć już sprawdzony 50-pinowy panel LCD TTL zintegrowany z już istniejącą maszyną. Jeśli zamienny kontroler wysyła sygnał wyjściowy LVDS zamiast TTL/RGB, płytka konwertująca może zapewnić mostek interfejsu bez konieczności wymiany całego zespołu wyświetlacza przez producenta.
Wybór płytki konwertującej należy rozpocząć od panelu LCD, a nie od wybranego typu złącza. Inżynierowie powinni zebrać pełne informacje o interfejsie panelu przed złożeniem zamówienia.
Sprawdź, czy źródło zapewnia jednokanałowy czy dwukanałowy LVDS, głębokość bitową, taktowanie sygnału, wymagania dotyczące napięcia i konfigurację złączy. Standardowe rozwiązanie SKY-TDM obsługuje jednokanałowe 8-bitowe wejście LVDS, natomiast niestandardowe projekty można oceniać pod kątem różnych wymagań.
50-pinowe złącze TTL nie musi oznaczać, że każdy wyświetlacz LCD ma ten sam układ pinów. Dane RGB, HSYNC, VSYNC, DE, DCLK, VCOM, zasilanie, podświetlenie i sygnały sterujące należy dokładnie porównać z definicją karty konwersji.
Rozdzielczość LCD, zegar pikseli, taktowanie poziome, taktowanie pionowe i wymagania dotyczące synchronizacji powinny odpowiadać konfiguracji płytki. W przypadku różnych modeli LCD może być konieczna regulacja oprogramowania sprzętowego lub sprzętu.
Na etapie wyboru należy wziąć pod uwagę położenie złącza, długość kabla, wymiary PCB, otwory montażowe i dostępną przestrzeń instalacyjną. Kompaktowa, dostosowana do indywidualnych potrzeb płytka PCB może uprościć integrację ze sprzętem o ograniczonej przestrzeni wewnętrznej.
W przypadku projektów przemysłowych próbka początkowa stanowi tylko część decyzji o udzieleniu zamówienia. Kupujący powinni również ocenić wsparcie inżynieryjne, możliwości dostosowywania, kontrolę jakości, testowanie próbek, moce produkcyjne i długoterminową dostępność produktu.
Dla odbiorców przemysłowych wartość karty konwertującej wykracza poza podstawową konwersję sygnału. SKY-TDM pozycjonuje swoje rozwiązanie jako część szerszej usługi integracji wyświetlaczy przemysłowych, wspierając projekty OEM i ODM od oceny kompatybilności po produkcję.
Kluczowe zalety to:
To kompleksowe podejście może być szczególnie przydatne dla producentów OEM, którzy potrzebują płytki konwertującej dopasowanej do konkretnego wyświetlacza LCD, a nie ogólnej płytki rozwojowej. Potwierdzając model LCD, definicję interfejsu, rozdzielczość, złącze i wymagania mechaniczne na początku projektu, inżynierowie mogą zmniejszyć ryzyko związane z kompatybilnością przed masową produkcją.
Standardowe rozwiązanie jest przeznaczone dla kompatybilnych paneli TFT LCD wykorzystujących 50-pinowy interfejs TTL/RGB. Dokładna kompatybilność zależy od definicji pinów wyświetlacza LCD, taktowania, rozdzielczości, napięcia i innych wymagań elektrycznych.
Tak. W przypadku projektów OEM i ODM typy złączy, przypisania pinów, długości kabli i definicje interfejsów można dostosować do docelowego wyświetlacza LCD i struktury sprzętu.
Tak. Można ocenić różne rozdzielczości LCD i wymagania czasowe dla odpowiednich konfiguracji sprzętu lub oprogramowania sprzętowego. Inżynierowie powinni dostarczyć dokładny model LCD lub arkusz danych w celu oceny kompatybilności.
Tak. Płytka jest przeznaczona do integracji wyświetlaczy przemysłowych i obsługuje zakres temperatur roboczych od -20°C do +70°C. Układ PCB, konstrukcja zasilania i architektura sygnału są zoptymalizowane pod kątem stabilnej pracy w wymagających zastosowaniach.
Tak. Można dostarczyć pasujące zestawy kabli, w tym kable LVDS, kable podświetlenia, kable zasilające i niestandardowe wiązki przewodów, jeśli jest to wymagane.
Wersja standardowa obsługuje jednokanałowe 8-bitowe wejście LVDS. Wymagania dotyczące dwukanałowego LVDS można ocenić pod kątem opracowania niestandardowej płytki zgodnie ze specyfikacjami taktowania i interfejsu docelowego wyświetlacza LCD.
Tak. Ocena próbki jest zdecydowanie zalecana w przypadku projektów przemysłowych. Testowanie płytki konwertującej z rzeczywistym panelem LCD i kontrolerem systemu może sprawdzić zgodność sygnału, jakość obrazu, synchronizację, działanie podświetlenia i integrację mechaniczną przed produkcją seryjną.
JakiśPłytka konwersji sygnału LVDS na TTLmoże być skutecznym rozwiązaniem, gdy nowoczesne systemy oparte na LVDS muszą współpracować z istniejącymi panelami LCD TTL/RGB TFT. Łącząc stabilną konwersję sygnału, przemysłową konstrukcję PCB, zintegrowane sterowanie podświetleniem, regulację VCOM i możliwości dostosowywania, może pomóc producentom OEM uprościć integrację wyświetlaczy, jednocześnie zwiększając użyteczność istniejącego sprzętu LCD. W przypadku projektów wymagających niestandardowych interfejsów, oceny kompatybilności LCD, dopasowania kabli lub wsparcia produkcyjnego wybór doświadczonego partnera w zakresie wyświetlaczy przemysłowych może znacznie usprawnić przejście od prototypu do produkcji masowej. Jeśli szukasz niezawodnego chińskiego producenta i dostawcy niestandardowychPłytka konwersji sygnału LVDS na TTL, skontaktuj się z namiz modelem LCD, definicją interfejsu, rozdzielczością i wymaganiami systemowymi, aby omówić odpowiednie rozwiązanie z zespołem inżynierów SKY-TDM.
