Moduły LCD + płyty sterownika LCD + panele dotykowe + różne kable + mechaniczne elementy konstrukcyjne
Ta wszechstronna integracja stała się niezbędnym wymogiem w przypadku niestandardowych projektów, oznaczając odejście od tradycyjnego polegania na samodzielnych modułach LCD. W przeszłości większość projektów wymagała jedynie pojedynczych komponentów, takich jak oddzielne panele dotykowe lub samodzielne moduły LCD. Jednakże wraz z rozwojem branży integracja zasobów stała się kluczowym czynnikiem inicjowania projektu.
Kiedy te komponenty są pozyskiwane i montowane od różnych dostawców, często pojawiają się problemy, takie jak kompatybilność komponentów, układ przestrzeni wewnętrznej i procesy montażu, co prowadzi do niedopasowania produktów. To wyjątkowe wyzwanie, nieodłącznie związane z projektami niestandardowymi.
SKY-TDMProdukty firmy są zaprojektowane przede wszystkim z myślą o potrzebach niestandardowych projektów w zastosowaniach przemysłowych, medycznych, kioskach samoobsługowych i transporcie kolejowym. Zapewniamy zintegrowane rozwiązania dotykowe i wyświetlacze, aby rozwiązać problemy ze zgodnością i dopasowaniem w całym cyklu życia projektu.
Jest to 21,5-calowy wyświetlacz LCD z funkcją dotykową, integrujący moduł LCD, pojemnościowy panel dotykowy PCAP i system płyty sterownika w jedną architekturę wyświetlacza. Klienci muszą jedynie zapewnić zasilacz 12 V DC i sygnał wejściowy HDMI, aby wdrożyć go w swoim sprzęcie, eliminując potrzebę stosowania zewnętrznej płyty sterownika.
Kluczowe funkcje:
· Rozmiar ekranu 21,5 cala
· Rozdzielczość Full HD 1920 x 1080
· PCAP 10-punktowy dotyk pojemnościowy

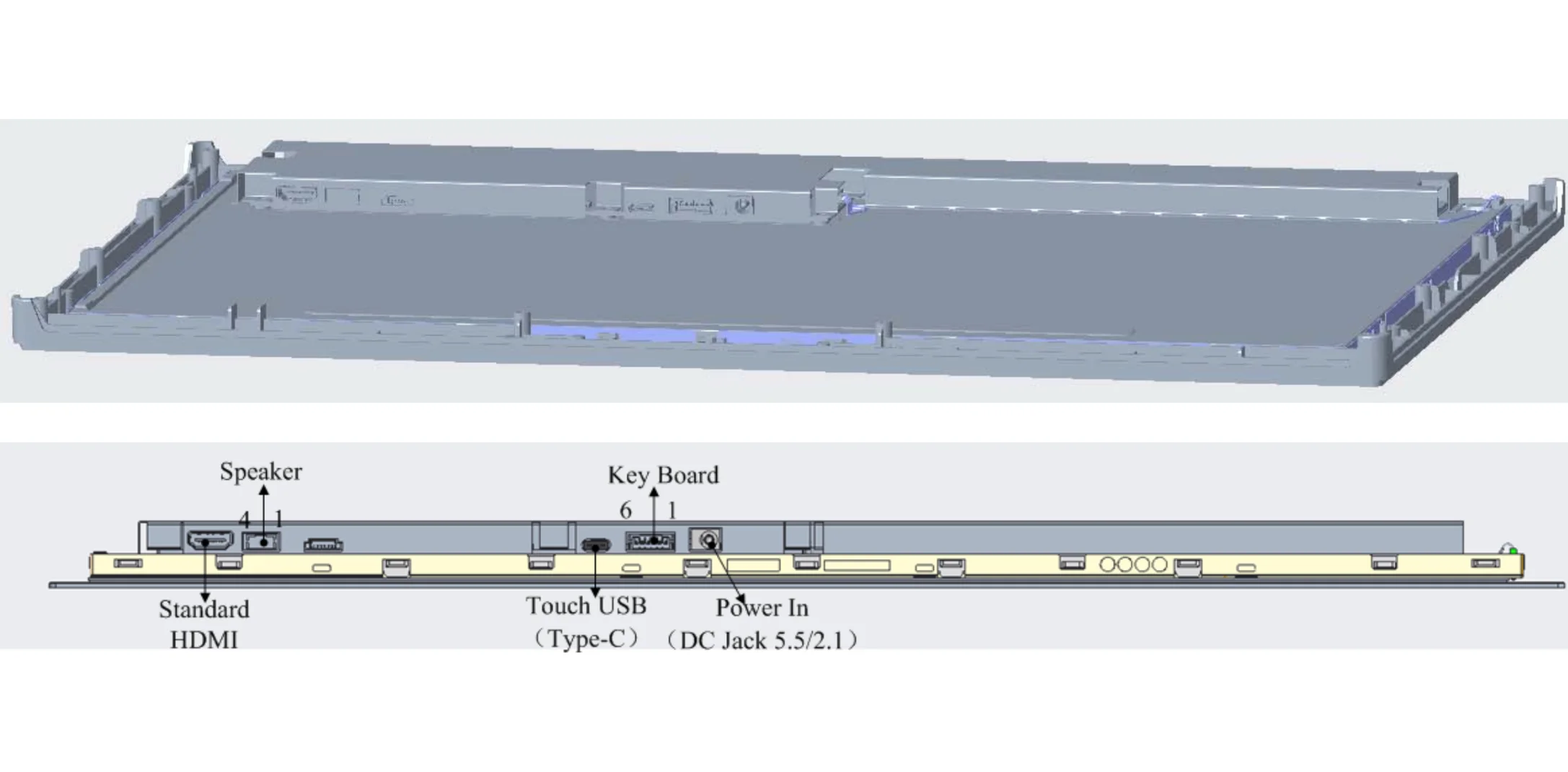

· Interfejs wejściowy wideo HDMI
· Interfejs dotykowy USB typu C
· Opcjonalna obróbka powierzchni AG (Anti-Glare) i AF (Anti-Fingerprint).
· Wbudowany głośnik

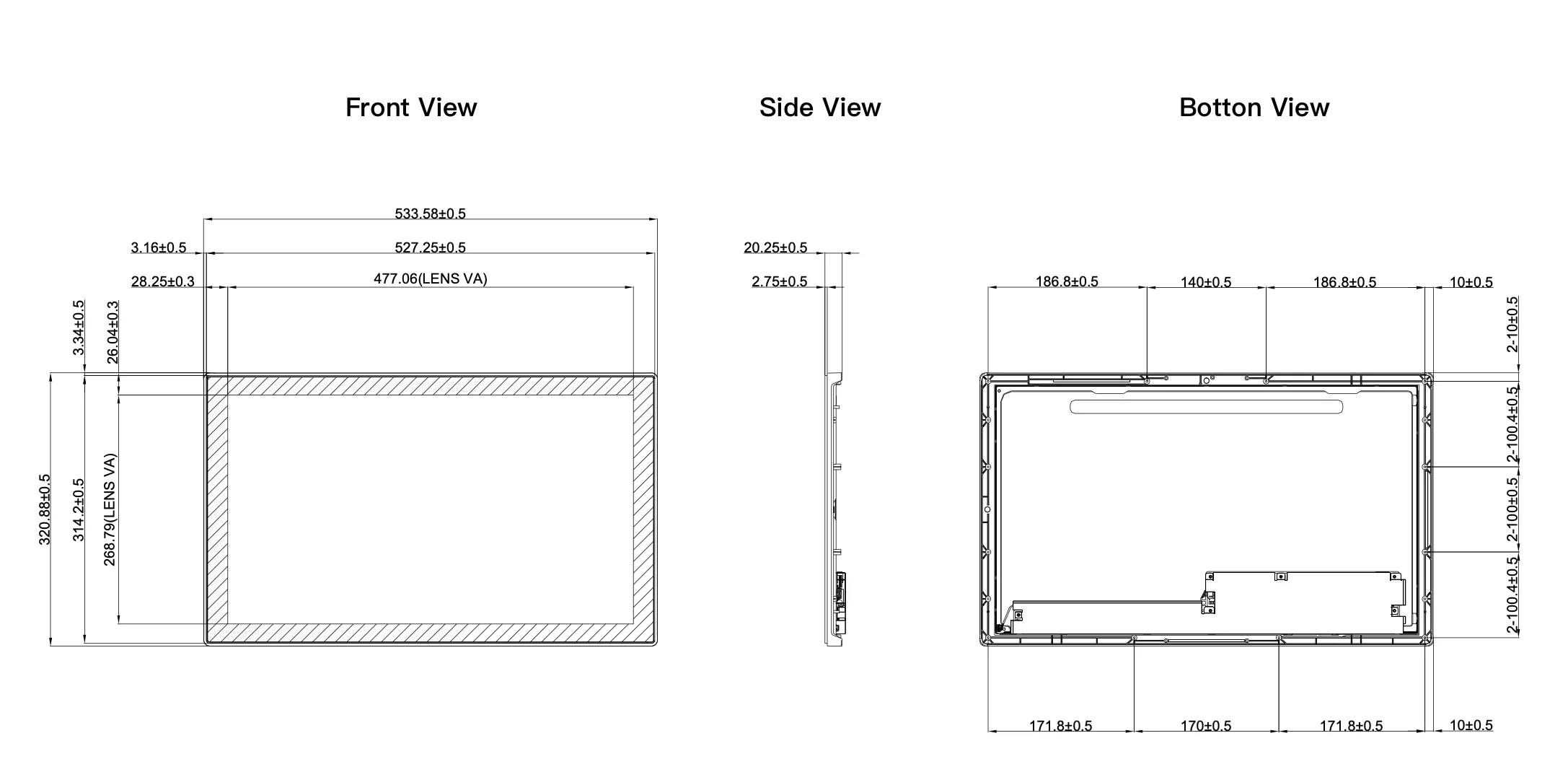

Jego typowy pobór mocy wynosi 26,26 W, a całkowite wymiary produktu to 533,58 x 320,88 x 20,25 mm.
Podstawowym celem integracji jest zmniejszenie liczby samodzielnych komponentów i uproszczenie instalacji architektury wyświetlacza.
Zintegrowane wyświetlacze mogą potencjalnie obniżyć całkowite koszty systemu. Pomagają poprawić efektywność zaopatrzenia w komponenty, zmniejszyć zapotrzebowanie na kable i złącza, usprawnić procesy montażu, zmniejszyć wysiłki związane z koordynacją inżynieryjną i skrócić czas integracji systemu wyświetlania. Ulepszenia te skutecznie redukują ukryte koszty pracy. Rzeczywista redukcja kosztów zależy jednak od oryginalnej architektury wyświetlacza, wielkości produkcji i wymagań dotyczących dostosowywania.
Tak, stwarza to więcej możliwości w zakresie kompaktowej konstrukcji mechanicznej. Jeśli za panelem LCD lub obok niego należy zainstalować niezależne karty sterowników wyświetlacza, należy zarezerwować dodatkową przestrzeń na płytkę drukowaną i kable.
Dzięki bezpośredniej integracji odpowiednich komponentów elektronicznych wyświetlacza z architekturą wyświetlacza nie ma potrzeby przydzielania miejsca na płytę sterownika i powiązane kable.
Ta optymalizacja przestrzeni jest szczególnie praktyczna w przypadku terminali samoobsługowych, gdzie ekran jest zwykle montowany bezpośrednio z przodu obudowy.
Terminale samoobsługowe są najbardziej reprezentatywnym scenariuszem zastosowania „Integracji dotyku i wyświetlacza”.
21,5-calowy ekran dotykowy Full HD zapewnia duży obszar wyświetlania, aby płynnie zaprezentować cały przepływ użytkownika: Wyświetlanie menu → Wybór produktu → Potwierdzenie zamówienia → Płatność i rozliczenie → Drukowanie paragonu.

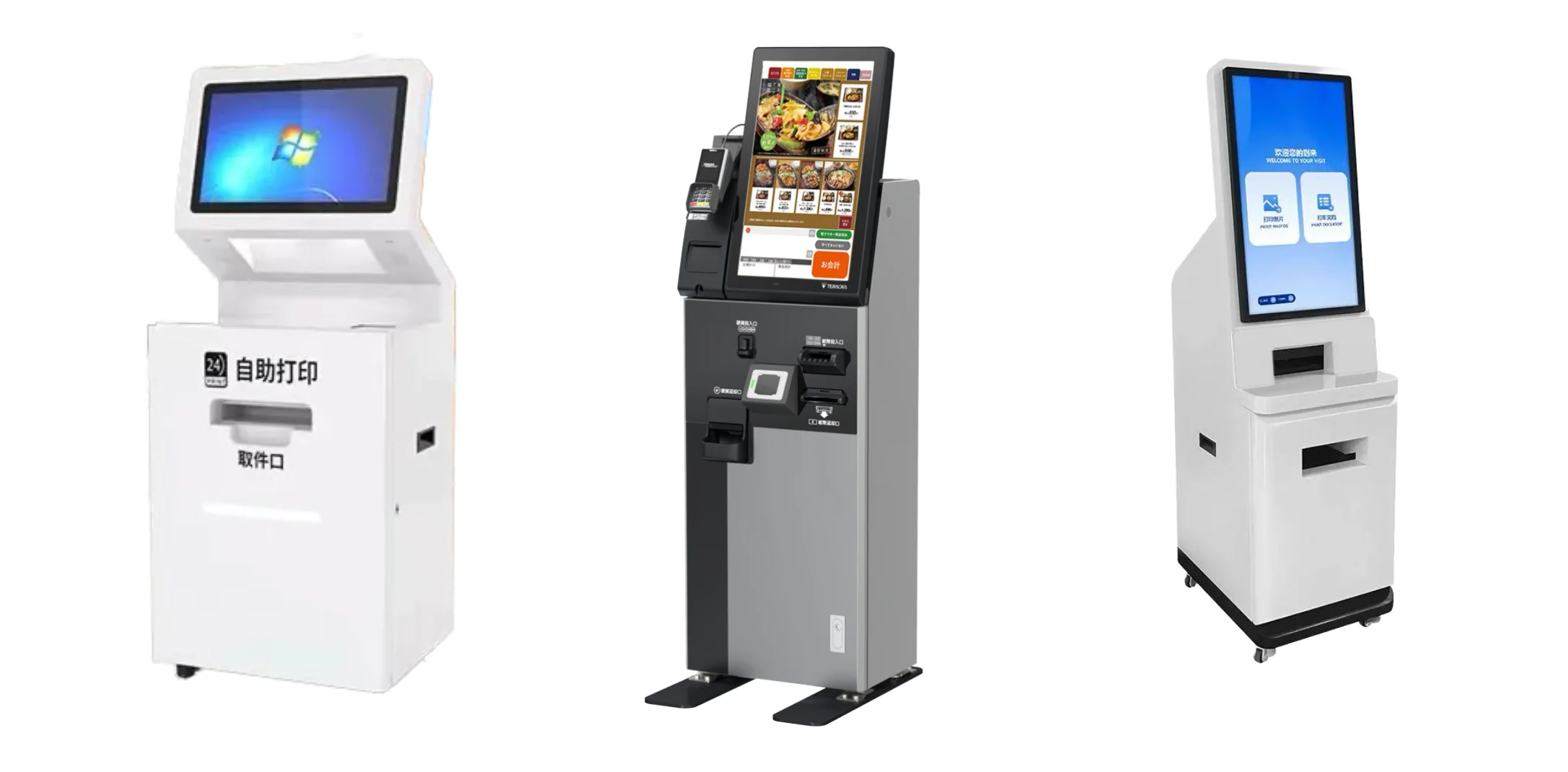

Tę samą koncepcję projektowania wyświetlaczy można zastosować w przypadku innych urządzeń samoobsługowych:
· Kioski do samodzielnego składania zamówień: Duże wyświetlacze dotykowe umożliwiają użytkownikom pełne przeglądanie produktów, zarządzanie zamówieniami i finalizowanie transakcji bez pomocy personelu.
· Terminale płatnicze: Wyświetlacz może łączyć instrukcje obsługi, informacje o transakcjach i interakcje dotykowe w jeden interfejs skierowany do użytkownika.
· Automaty sprzedające: Interfejs dotykowy może służyć do prezentowania informacji o produkcie, treści promocyjnych, wyboru produktów i wskazówek dotyczących płatności.
· Terminale sprzedaży biletów i odprawy: interaktywne wyświetlacze mogą prowadzić użytkowników przez wybór miejsca docelowego, zapytania o rezerwację, drukowanie biletów lub procedury odprawy.
· Drukarki samoobsługowe: Ekran dotykowy może ułatwić wybór dokumentów, podgląd zawartości, ustawienia opcji drukowania i funkcje płatności.
Jednym z kluczowych wyzwań podczas opracowywania sprzętu z ekranem dotykowym jest zapewnienie płynnej współpracy panelu dotykowego, modułu LCD, sterownika płyty sterownika i konstrukcji mechanicznej.
To zintegrowane podejście jest szczególnie odpowiednie dla producentów sprzętu produkowanego masowo. W takich przypadkach spójność ekspozycji, wydajność instalacji i koordynacja łańcucha dostaw mają ogromne znaczenie. Na przykładzie naszego 21,5-calowego produktu pokazano, jak wyświetlacz LCD, panel dotykowy i elektronikę sterownika można zintegrować w architekturze pojedynczego modułu wyświetlacza. Spełnia również wymagania dotyczące niezawodności w różnych warunkach, w tym w temperaturze, wibracjach, szoku termicznym, cyklicznych zmianach zasilania i ESD.
Dla klientów OEM ten wspólny projekt produktu stanowi najlepsze rozwiązanie. Oznacza to, że od samego początku całe rozwiązanie wyświetlaczy projektowane jest jako integralna część sprzętu, a nie traktowane jako izolowany element LCD.
Proszę o kontaktSKY-TDM. Nasz zespół pomoże w ocenie i zapewni idealne zintegrowane rozwiązanie wyświetlacza (LCD + płyta sterownicza + panel dotykowy) dostosowane do Twojego projektu.
