W przypadku projektów wyświetlaczy OEM, które wymagają niezawodnej konwersji sygnału,Płyta AD interfejsu HDMI na TTLzSKY-TDMzapewnia praktyczny sposób podłączenia źródeł wideo HDMI do paneli LCD TTL/RGB TFT. Regulowane napięcie panelu, zintegrowane sterowanie podświetleniem LED, konfigurowalne oprogramowanie sprzętowe i kompaktowa konstrukcja przemysłowa sprawiają, że nadaje się do stosowania w sprzęcie wbudowanym, terminalach HMI, instrumentach medycznych, urządzeniach laboratoryjnych i innych zastosowaniach związanych z wyświetlaczami o ograniczonej przestrzeni.
Płyta AD interfejsu HDMI na TTL działa jako pomost sterujący pomiędzy źródłem wideo HDMI a kompatybilnym panelem TFT LCD wykorzystującym sygnalizację TTL/RGB. Dla producentów sprzętu wartość tego typu sterownika wykracza poza podstawową konwersję sygnału. Wybór napięcia panelu, czas wyświetlania, zarządzanie podświetleniem, dopasowanie interfejsu, konfiguracja oprogramowania sprzętowego i niezawodność płytki drukowanej mogą mieć wpływ na sukces wbudowanego systemu wyświetlania. Rozwiązanie SKY-TDM obsługuje wiele konfiguracji interfejsu TTL, regulację napięcia panelu 3,3 V/5 V, zintegrowane sterowanie podświetleniem LED, konfigurowalne oprogramowanie sprzętowe i wejście zasilania 8–18 V DC. Funkcje te pomagają inżynierom zredukować liczbę dodatkowych obwodów, uprościć okablowanie, przyspieszyć integrację wyświetlaczy LCD i opracować bardziej elastyczne produkty wyświetlaczy przemysłowych.
Spis treści
- Co to jest karta AD interfejsu HDMI na TTL?
- Dlaczego konwersja HDMI na TTL jest ważna w projektach TFT LCD?
- Jakie są kluczowe funkcje do oceny?
- Kluczowe dane techniczne
- Gdzie można zastosować tablicę?
- Jak inżynierowie powinni podejść do integracji LCD?
- W jaki sposób dostosowywanie poprawia zgodność projektu?
- Często zadawane pytania
- Wnioski i wsparcie projektu
Co to jest karta AD interfejsu HDMI na TTL?
Karta AD interfejsu HDMI na TTL to kontroler LCD, który konwertuje informacje wideo ze źródła HDMI na format sygnału, który może przetworzyć kompatybilny panel TFT LCD TTL/RGB. HDMI jest szeroko stosowane w komputerach, systemach wbudowanych, sterownikach przemysłowych i innych nowoczesnych cyfrowych źródłach wideo, podczas gdy wiele paneli TFT LCD wykorzystuje równoległe interfejsy RGB lub TTL.
Bez odpowiedniego kontrolera może być konieczne przeprojektowanie systemu hosta lub opracowanie dodatkowego układu konwersji sygnału przez inżynierów. Dedykowana płyta kontrolera zapewnia bardziej bezpośrednią ścieżkę integracji i może łączyć przetwarzanie sygnału, zarządzanie zasilaniem panelu, konfigurację taktowania i sterowanie podświetleniem w jednym kompaktowym rozwiązaniu.

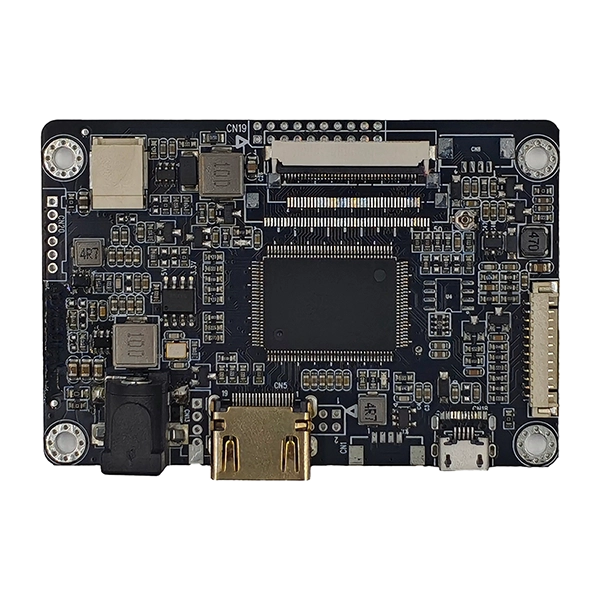

Płytka AD SKY-TDM HDMI na TTL została zaprojektowana specjalnie do integracji z przemysłowymi wyświetlaczami LCD. Zgodnie ze specyfikacją produktu obsługuje konfiguracje wyjścia wyświetlacza TTL/RGB, regulowane napięcie panelu 3,3 V lub 5 V, zintegrowany sterownik LED, konfigurowalne oprogramowanie sprzętowe i zakres zasilania 8–18 V DC.
Dlaczego konwersja HDMI na TTL jest ważna w projektach TFT LCD?
Integracja wyświetlaczy często wymaga czegoś więcej niż tylko wybrania wyświetlacza LCD o odpowiednich wymiarach fizycznych. Inżynierowie muszą także dopasować źródło wideo, interfejs, napięcie, taktowanie, podświetlenie, złącze i strukturę mechaniczną.
Odpowiedni kontroler HDMI-TTL może pomóc w rozwiązaniu kilku typowych problemów związanych z integracją:
- Kompatybilność interfejsu:Zapewnia praktyczne połączenie źródeł wideo HDMI z panelami TFT TTL/RGB.
- Dopasowanie mocy:Regulowane napięcie panelu pozwala dostosować się do różnych wymagań elektrycznych wyświetlacza LCD.
- Zarządzanie podświetleniem:Zintegrowane sterowanie podświetleniem LED zmniejsza potrzebę stosowania oddzielnego obwodu sterownika.
- Adaptacja oprogramowania:Czas wyświetlania i inne parametry można dostosować do konkretnych modeli LCD.
- Kompaktowa instalacja:Mały układ sterownika może być cenny, gdy przestrzeń w obudowie jest ograniczona.
- Efektywność rozwoju:Gotowa architektura kontrolera może zmniejszyć ilość prac nad interfejsem wyświetlacza wymaganych przez zespół OEM.
Jakie są kluczowe funkcje do oceny?
1. Wiele konfiguracji interfejsu TTL/RGB
Różne panele TFT mogą wykorzystywać różne przypisania pinów FPC i konfiguracje sygnałów. Płyta obsługuje kilka konfiguracji interfejsów, w tym 40-pinowe i 50-pinowe konfiguracje RGB, zapewniając inżynierom większą elastyczność przy wyborze odpowiednich paneli.
2. Regulowane napięcie panelu
Kontroler obsługuje możliwość wyboru napięcia wyjściowego panelu 3,3 V i 5 V. Jest to ważne, ponieważ podanie niezgodnego napięcia może spowodować niestabilność wyświetlacza lub potencjalne uszkodzenie elektroniki panelu. Wybór napięcia powinien być zawsze sprawdzany w oparciu o specyfikacje elektryczne producenta LCD.
3. Zintegrowany sterownik podświetlenia LED
Wbudowany obwód sterowania podświetleniem upraszcza architekturę systemu, łącząc sterowanie wyświetlaczem i zarządzanie podświetleniem LED na tej samej płycie. Interfejs podświetlenia zapewnia połączenia zasilania, włączania/wyłączania i PWM/Vadj w celu sterowania na poziomie systemu.
4. Konfigurowalne oprogramowanie sprzętowe
Panele LCD wymagają odpowiednich parametrów taktowania, aby poprawnie wyświetlać obrazy. Dostosowywanie oprogramowania sprzętowego może obejmować parametry takie jak rozdzielczość, taktowanie, orientacja wyświetlania, logo startowe i konfiguracja OSD, w zależności od wymagań projektu.
5. Projektowanie zorientowane na przemysł
Urządzenia przemysłowe mogą pracować w sposób ciągły i mogą podlegać zakłóceniom elektrycznym, zmianom temperatury i ograniczeniom przestrzennym. Kontroler został zaprojektowany z myślą o stabilnym zarządzaniu energią, zoptymalizowanym kierowaniu sygnału i inżynierii uwzględniającej zakłócenia elektromagnetyczne, aby obsługiwać wymagające aplikacje wbudowane.
Kluczowe dane techniczne
Poniższa tabela podsumowuje główne opublikowane specyfikacje karty AD interfejsu HDMI na TTL:
| Funkcja | Specyfikacja | Wartość integracji |
|---|---|---|
| Wejście wideo | HDMI | Łączy się z nowoczesnymi źródłami wideo HDMI |
| Wyjście LCD | TTL/RGB/LVDS | Obsługuje elastyczną integrację wyświetlaczy |
| Napięcie panelu | 3,3 V / 5 V | Dostosowuje się do różnych wymagań zasilania panelu |
| Sterowanie podświetleniem | Zintegrowany sterownik LED | Redukuje zewnętrzne obwody podświetlenia |
| Zasilanie | Napięcie stałe 8–18 V | Nadaje się do różnych wbudowanych architektur zasilania |
| OSD | Obsługiwana klawiatura zewnętrzna | Umożliwia regulację wyświetlacza skierowanego do użytkownika |
| Oprogramowanie sprzętowe | Możliwość dostosowania | Umożliwia konfigurację wyświetlania specyficzną dla projektu |
| Temperatura pracy | -20°C do 80°C | Obsługuje szeroki zakres zastosowań przemysłowych |
Inżynierowie powinni potwierdzić kompletną specyfikację elektryczną, czasową, mechaniczną i złączy względem wybranego panelu LCD przed złożeniem zamówienia lub rozpoczęciem masowej produkcji.
Gdzie można zastosować tablicę?
Kompaktowa architektura i konfigurowalny interfejs wyświetlacza sprawiają, że karta AD interfejsu HDMI na TTL jest przydatna w różnych aplikacjach wbudowanych. Typowe przypadki użycia obejmują:
- Przemysłowy interfejs HMI:Podłącz komputery przemysłowe lub sterowniki do kompaktowych wyświetlaczy operatorskich TFT.
- Instrumenty medyczne:Zapewnia interfejs wyświetlacza dla sprzętu diagnostycznego, monitorującego i laboratoryjnego.
- Przenośny sprzęt testowy:Obsługa kompaktowych wyświetlaczy, w których ważna jest przestrzeń PCB i zarządzanie energią.
- Automatyka budynku:Moduły wyświetlacza napędu stosowane w terminalach sterujących i monitorujących.
- Sprzęt zabezpieczający:Zintegruj wyświetlacze TFT w kompaktowych urządzeniach monitorujących i sterujących.
- Wbudowane terminale:Zapewnij połączenie HDMI-TTL dla niestandardowych urządzeń przemysłowych i inteligentnych.
Aplikacje te generalnie mają podobne wymagania: stabilna transmisja obrazu, przewidywalna kompatybilność paneli, kompaktowa instalacja i kontroler, który można dostosować do ostatecznej konfiguracji LCD.
Jak inżynierowie powinni podejść do integracji LCD?
Projekt niezawodnego wyświetlacza należy rozpocząć od specyfikacji panelu LCD, a nie po prostu wybrać kontroler na podstawie złącza wejściowego. Ustrukturyzowana kontrola zgodności może zapobiec kosztownym przeprojektowaniom w późniejszym etapie rozwoju.
- Zidentyfikuj model LCD:Potwierdź dokładny numer części panelu i arkusz danych.
- Sprawdź interfejs:Sprawdź, czy panel wykorzystuje wymaganą konfigurację pinów TTL/RGB.
- Potwierdź napięcie:Dopasuj ustawienie napięcia panelu sterownika do specyfikacji wyświetlacza LCD.
- Sprawdź czas:Sprawdź zegar pikseli, taktowanie poziome, taktowanie pionowe, synchronizację i powiązane parametry.
- Dopasuj podświetlenie:Potwierdź napięcie diody LED, prąd, wymagania PWM i konfigurację złącza.
- Sprawdź szczegóły mechaniczne:Sprawdź orientację FPC, położenie złącza, wymiary płytki i wymagania montażowe.
- Przetestuj cały zestaw:Oceń stabilność obrazu, zachowanie podczas uruchamiania, kontrolę jasności, wydajność temperaturową i długoterminową pracę.
Udostępnienie dostawcy kontrolera arkusza danych LCD, zamierzonego zastosowania, źródła sygnału wejściowego i ograniczeń obudowy może znacznie zwiększyć efektywność procesu dopasowywania.
W jaki sposób dostosowywanie poprawia zgodność projektu?
Standardowe płyty kontrolerów są przydatne w typowych zastosowaniach, ale produkty OEM często mają wymagania, których nie można spełnić za pomocą ogólnej konfiguracji. Dlatego dostosowywanie oprogramowania sprzętowego i sprzętu może stać się ważną częścią rozwoju wyświetlaczy.
SKY-TDM zapewnia opcje dostosowywania, które mogą obejmować:
- Konfiguracja rozdzielczości LCD i taktowania
- Wyświetla regulację liczby klatek na sekundę i parametrów obrazu
- Personalizacja logo startowego i interfejsu startowego
- Konfiguracja menu OSD
- Regulacja orientacji wyświetlacza
- Dopasowanie kabla TTL/RGB i złącza FPC
- Optymalizacja jasności podświetlenia i sekwencji zasilania
- Personalizacja sitodruku i marki własnej na PCB
- Mechaniczna adaptacja montażowa
Takie podejście jest szczególnie przydatne dla producentów OEM opracowujących sprzęt o określonym modelu LCD, niestandardowej obudowie lub długim cyklu życia produktu. SKY-TDM zapewnia również szersze możliwości integracji wyświetlaczy, obejmujące panele dotykowe, wyświetlacze LCD i karty sterowników LCD, co może pomóc uprościć pozyskiwanie wielu komponentów.
Często zadawane pytania
P1: Które panele LCD mogą współpracować z płytką reklamową interfejsu HDMI na TTL?
Płytka przeznaczona jest do kompatybilnych paneli LCD TTL/RGB TFT. Zgodność zależy od interfejsu panelu, rozdzielczości, taktowania, napięcia, złącza i wymagań dotyczących podświetlenia. Podanie dokładnego modelu LCD pomaga zespołowi inżynieryjnemu zweryfikować zgodność.
P2: Czy oprogramowanie sprzętowe można dostosować do konkretnego wyświetlacza LCD?
Tak. Oprogramowanie sprzętowe można dostosować do wymagań projektu, w tym czasu wyświetlania, rozdzielczości, orientacji, logo startowego i ustawień związanych z OSD.
P3: Czy płyta zawiera sterownik podświetlenia?
Tak. Kontroler zawiera zintegrowany sterownik podświetlenia LED, co pomaga zmniejszyć potrzebę stosowania dodatkowego zewnętrznego modułu sterującego podświetleniem.
P4: Jakie napięcie panelu obsługuje kontroler?
Opublikowane specyfikacje wskazują możliwe do wyboru opcje napięcia panelu 3,3 V i 5 V. Prawidłowe ustawienie należy wybrać zgodnie ze specyfikacjami producenta LCD.
P5: Czy płyta nadaje się do urządzeń przemysłowych?
Tak. Produkt przeznaczony jest do zastosowań przemysłowych, takich jak terminale HMI, sprzęt medyczny, instrumenty laboratoryjne, przenośne urządzenia testowe i wbudowane systemy sterowania. Opublikowany zakres temperatur pracy wynosi od -20°C do 80°C.
P6: Czy SKY-TDM może dostarczyć pasujące kable?
Tak. SKY-TDM obsługuje dopasowywanie interfejsów i kabli w projektach integracji wyświetlaczy, w tym niestandardowe kable sygnałowe TTL/RGB i połączenia FPC.
P7: Czy klienci OEM mogą zażądać spersonalizowanego brandingu?
Tak. Dostępne dostosowania mogą obejmować oznaczenia metodą sitodruku na PCB, opakowania pod marką własną, ekskluzywne oprogramowanie sprzętowe i inne wymagania specyficzne dla projektu.
Wnioski i wsparcie projektu
Wybór odpowiedniego kontrolera wyświetlacza może znacząco wpłynąć na wydajność i niezawodność projektu wbudowanego wyświetlacza LCD. Płyta AD interfejsu HDMI na TTL zapewnia praktyczny pomost pomiędzy źródłami wideo HDMI a panelami TTL/RGB TFT, łącząc jednocześnie konwersję sygnału, zarządzanie energią panelu, kontrolę podświetlenia i konfigurację oprogramowania sprzętowego w kompaktowym rozwiązaniu. W przypadku producentów OEM możliwość dostosowania taktowania, oprogramowania sprzętowego, kabli, złączy i szczegółów mechanicznych może jeszcze bardziej uprościć rozwój produktu i zapewnić stabilną, długoterminową produkcję.
Jeśli projektujesz przemysłowe HMI, instrument medyczny, urządzenie laboratoryjne, przenośny tester lub inny produkt z wbudowanym wyświetlaczem, SKY-TDM może pomóc w ocenie modelu LCD i wymagań systemowych. Poznaj kartę AD interfejsu HDMI na TTL lubskontaktuj się z namiz arkuszem danych LCD, wymaganym interfejsem, ilością i wymaganiami dostosowywania, aby omówić odpowiednie rozwiązanie kontrolera wyświetlacza.
