Monitor z ekranem dotykowym o przekątnej 12,1 cala i otwartą ramką

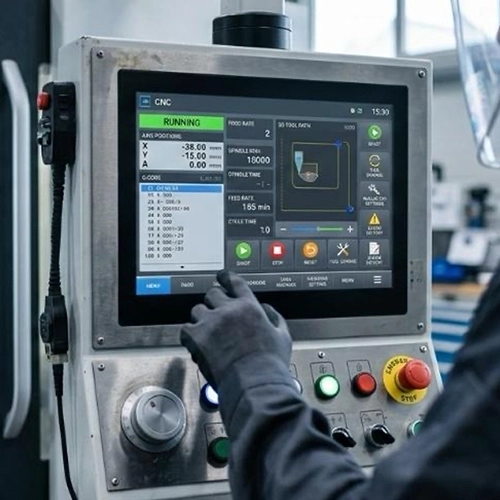

Obrabiarki CNC i sprzęt automatyki przemysłowej wymagają wyświetlaczy HMI, które są odporne na codzienną ekspozycję na mgłę chłodziwa, wióry metalowe, wibracje i zmiany temperatury w hali produkcyjnej. Komercyjne monitory zawodzą w takich warunkach — płyn chłodzący przenika przez panele przednie, reakcja na dotyk zmienia się po miesiącach wibracji, a ekrany stają się nieczytelne w fabrycznym oświetleniu.

NaszMonitor z ekranem dotykowym o przekątnej 12,1 cala i otwartą ramkąjest zbudowany dla tych rzeczywistych warunków. Dostarczyliśmy ten wyświetlacz konstruktorom maszyn CNC i integratorom automatyki przemysłowej do użytku na frezarkach, centrach tokarskich i liniach produkcyjnych sterowanych przez PLC.

Monitor obsługuje wszystkie podstawowe funkcje sterowania maszyną: wybór programu, odczyt położenia w czasie rzeczywistym, regulację przesunięcia narzędzia, monitorowanie prędkości wrzeciona, diagnostykę usterek i rejestrację danych produkcyjnych. W przypadku modernizacji starszych maszyn zapewniamy dostosowanie interfejsu do istniejących systemów sterowania.

Konstrukcja z otwartą ramą upraszcza instalację wbudowaną, jednocześnie obsługując niestandardowe konstrukcje przedniej ramki, aby dopasować je do wyglądu różnych urządzeń. Wiele technologii dotykowych — w tym dotyk pojemnościowy (PCAP) i dotyk rezystancyjny — pozwala klientom wybrać najbardziej odpowiednie rozwiązanie w oparciu o wymagania aplikacji. Dotyk pojemnościowy zapewnia płynną interakcję wielodotykową, natomiast dotyk rezystancyjny pozostaje wysoce niezawodny, gdy operatorzy noszą rękawice przemysłowe lub pracują w zapylonym otoczeniu.

Zaprojektowany do integracji przemysłowej, monitor obsługujeHDMI, VGA, DVI i DisplayPortwejściowych, dzięki czemu kompatybilność z komputerami przemysłowymi, sterownikami PLC, IPC i sterownikami wbudowanymi jest prosta. Interfejsy dotykowe USB lub RS232 umożliwiają bezproblemową integrację systemu.

Wyświetlacz utrzymuje doskonałą jakość obrazu dzięki wysokiej jasności, szerokim kątom widzenia i stabilnemu odwzorowaniu kolorów, dzięki czemu operatorzy mogą wyraźnie monitorować stan produkcji w różnych warunkach oświetleniowych. Opcjonalna technologia łączenia optycznego dodatkowo poprawia czytelność, jednocześnie redukując wewnętrzne odbicia.

Środowiska przemysłowe często narażają sprzęt na wibracje, kurz, wilgoć i ciągłą pracę. SKY-TDM stawia czoła tym wyzwaniom dzięki komponentom klasy przemysłowej, szerokim opcjom temperatur pracy, konstrukcji antywibracyjnej i podświetleniu LED o długiej żywotności, pomagając klientom obniżyć koszty konserwacji i zmaksymalizować dostępność sprzętu.

Jako doświadczony producent wyświetlaczy przemysłowych, SKY-TDM zapewnia również kompletne rozwiązaniaOEM/ODMusługi dostosowywania. Klienci mogą dostosować jasność wyświetlacza LCD, technologię dotykową, grubość szkła osłonowego, obróbkę powierzchni przeciwodblaskową lub antyrefleksyjną, wodoodporne panele przednie, drukowanie logo, konfigurację interfejsu, kolor obudowy, konstrukcję montażową, długość kabla i kompletne zespoły wyświetlaczy zgodnie z wymaganiami projektu.

Niezależnie od tego, czy Twój sprzęt jest używany w inteligentnych fabrykach, automatyce przemysłowej, zarządzaniu energią, automatyce magazynowej czy systemach sterowania maszynami, nasz zespół inżynierów może dostarczyć rozwiązanie wyświetlaczy zoptymalizowane zarówno pod kątem wydajności, jak i długoterminowej niezawodności.

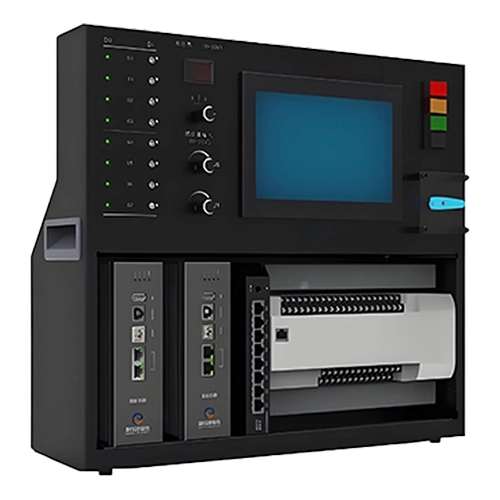

Zaprojektowany dla HMI automatyki przemysłowej

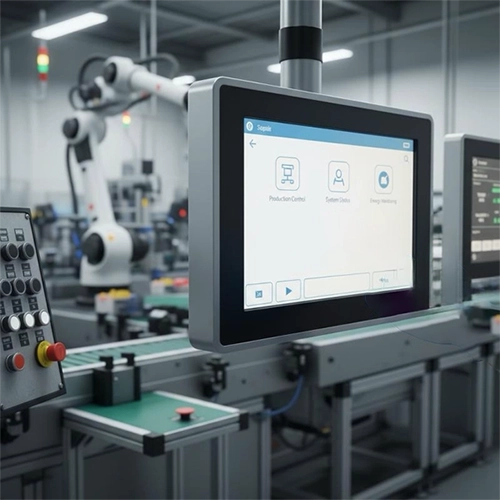

Typowe scenariusze zastosowań obejmują: przemysłowe panele sterowania HMI (interfejs człowiek-maszyna), systemy sterowania PLC, komputery przemysłowe (IPC), interfejsy maszyn CNC, maszyny pakujące, sprzęt tekstylny, konsole sterujące robotyką, systemy automatyzacji procesów, inteligentny sprzęt produkcyjny, systemy monitorowania energii i szeroką gamę innego sprzętu.

Z powodzeniem poradziliśmy sobie z wyzwaniami związanymi z zapewnieniem niezawodnej pracy na zewnątrz w trudnych warunkach. Zapewniając czuły dotyk, krystalicznie czysty obraz, wodoodporną i pyłoszczelną ochronę oraz możliwość dostosowania do szerokiej temperatury, całkowicie wyeliminowaliśmy obawy naszych klientów. Osiągnięcia te osiągnięto poprzez wybór najwyższej klasy wyświetlaczy LCD, optymalizację paneli dotykowych na poziomie projektu i wytrzymałe konstrukcje obudów dostosowane do wymagających środowisk aplikacji.

Kluczowe zalety

1. Trwałość na poziomie CNC i automatyzacji

- Przemysłowy panel TFT przystosowany do ciągłej pracy 24/7

- Mocowanie antywibracyjne dla środowisk obrabiarek

- Obsługa szerokiej temperatury (-20°C do +70°C) dla warsztatów nieogrzewanych

- Opcjonalne uszczelnienie frontu IP65 chroniące przed chłodziwem i kurzem

2. Opcje dotykowe specyficzne dla maszyny

- PCAP multi-touch dla nowoczesnych interfejsów CNC

- 5-przewodowy rezystor rezystancyjny do pracy w rękawicach na starszych maszynach

- Niestandardowe dostrojenie czułości dla grubych rękawic warsztatowych

- Odrzucenie dłoni w przypadku przypadkowych dotknięć podczas konfiguracji maszyny

3. Elastyczna integracja dla konstruktorów maszyn

- Metalowa obudowa z otwartą ramą do montażu w szafie

- Standardowe opcje VESA i niestandardowe wsporniki

- Wejścia HDMI, VGA, DVI i DP dla różnych komputerów przemysłowych

- Interfejsy dotykowe USB i RS232 dla sterowników PLC/CNC

4. Widoczność na hali produkcyjnej

- Opcje wysokiej jasności do1500 nitów

- Łączenie optyczne zmniejsza odbicia w oświetleniu fabrycznym

- Powłoki AG/AR zapewniające pracę bez odblasków

- Szeroki kąt widzenia do odczytu montowanego na panelu

Typowe specyfikacje

Dlaczego warto wybrać SKY-TDM?

Bazując na ponad 10-letnim doświadczeniu w produkcji wyświetlaczy przemysłowych, zapewniamy kompleksowe wsparcie projektów OEM i ODM wraz z szybką oceną techniczną. Nasze produkty, posiadające certyfikat pełnego systemu zarządzania jakością ISO i wspierane przez stabilny łańcuch dostaw komponentów, są budowane zgodnie ze standardami jakości przemysłowej i oferują wydłużony cykl życia produktu. Dzięki kompleksowemu wsparciu technicznemu, od wstępnego projektu po masową produkcję, możemy szybko sprostać wszelkim wyzwaniom, jakie mogą napotkać nasi klienci.

Rozumiemy, że projekty automatyki przemysłowej wymagają ścisłej spójności, wyjątkowej niezawodności i długoterminowej dostępności produktów. Nasz zespół inżynierów ściśle współpracuje z naszymi klientami, aby zapewnić, że każde rozwiązanie wyświetlaczy doskonale integruje się z ich końcowym sprzętem.

Często zadawane pytania

P1: Czy ten monitor dotykowy o przekątnej 12,1 cala z otwartą ramką nadaje się do ciągłej pracy w środowiskach przemysłowych?

O: Tak. Został zaprojektowany z komponentów klasy przemysłowej i umożliwia długoterminową, ciągłą pracę 24 godziny na dobę, 7 dni w tygodniu.

P2: Czy można obsługiwać ekran dotykowy w rękawiczkach?

O: Tak. Dotyk rezystancyjny działa z praktycznie każdym obiektem. Dodatkowo dotyk pojemnościowy (PCAP) może również obsługiwać obsługę rękawic przy odpowiedniej konfiguracji.

P3: Czy panel przedni może być wodoodporny?

O: Tak. W zależności od wymagań projektu, niestandardowe panele przednie mogą osiągnąćIP65ocena lub wyższa.

P4: Jakie interfejsy są dostępne?

Odp.: Opcje standardowe obejmująHDMI, VGA, DVI i USBinterfejsy dotykowe. Oferujemy również rozwiązania DisplayPort, RS232 i niestandardowe rozwiązania interfejsowe.

P5: Czy jasność ekranu można dostosować do urządzeń zewnętrznych?

O: Tak. Do zastosowań wymagających czytelności w świetle słonecznym oferujemy dostosowane wersje o wysokiej jasności do1500 nitówlub wyższy.

P6: Czy wspieracie łączenie optyczne?

O: Tak. Dostępne jest wiązanie optyczne, które poprawia czytelność ekranu, redukuje odbicia i zwiększa ogólną trwałość.

P7: Czy monitor można dostosować tak, aby pasował do obudowy naszego sprzętu?

O: Absolutnie. Świadczymy kompleksowe usługi dostosowywania OEM/ODM, w tym wymiary ramek, otwory montażowe, projekty obudów, kable i niestandardowe branding (logo).

P8: Jaki jest typowy czas realizacji?

Odp.: Standardowe modele są zazwyczaj wysyłane szybciej, natomiast projekty niestandardowe wymagają zazwyczaj od 3 do 6 tygodni, w zależności od złożoności projektu i wielkości zamówienia.

P9: Czy zapewniacie wsparcie techniczne podczas opracowywania produktu?

O: Tak. Nasz zespół inżynierów zapewnia wsparcie w pełnym cyklu przez cały proces rozwoju, obejmujące wszystko, od przeglądów projektów i walidacji próbek po produkcję masową i obsługę posprzedażną.

Skontaktuj się z nami

Szukasz odpowiedniego wyświetlacza HMI do swojego sprzętu przemysłowego?

Niezależnie od tego, czy potrzebujesz standarduMonitor z ekranem dotykowym o przekątnej 12,1 cala i otwartą ramkąlub w pełni spersonalizowane rozwiązanie wyświetlające, SKY-TDM jest gotowe wspierać Twój projekt od prototypu po masową produkcję.

Skontaktuj się z nami już dziś, aby otrzymać:

- Karta katalogowa produktu

- Rysunki CAD/3D

- Konsultacje inżynierskie

- Propozycja dostosowania

- Ocena próbki

- Konkurencyjna oferta w ciągu 24 godzin

Podaj nam swoje wymagania projektowe, w tym:

- Rozmiar wyświetlacza

- Rezolucja

- Technologia dotykowa

- Wymagania dotyczące jasności

- Typ interfejsu

- Sposób montażu

- Środowisko operacyjne

- Ilość roczna

Nasi inżynierowie zalecą najbardziej odpowiednie rozwiązanie dla Twojego zastosowania.
