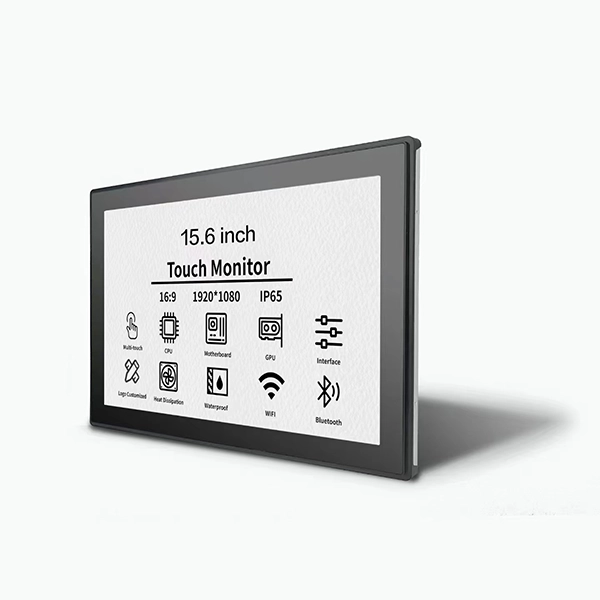

Monitor z ekranem dotykowym o przekątnej 15,6 cala i otwartą ramką

Nowoczesne centra obróbcze CNC wymagają czegoś więcej niż standardowego wyświetlacza. Operatorzy polegają na responsywnych interfejsach człowiek-maszyna (HMI), aby monitorować stan obróbki, edytować programy, przeglądać ścieżki narzędzi i efektywnie zarządzać produkcją. SKY-TDMMonitor dotykowy o przekątnej 15,6 cala z otwartą ramązostał opracowany specjalnie dla wymagających środowisk automatyki przemysłowej, zapewniając wyjątkową trwałość, jakość obrazu i długoterminową stabilność operacyjną.

Wyposażony wPrzemysłowy panel LCD o przekątnej 15,6 cala i rozdzielczości Full HD (1920 × 1080).monitor zapewnia wyraźną wizualizację parametrów obróbki, grafikę CAD/CAM, tabele kompensacji narzędzi, informacje o alarmach i pulpity produkcyjne. Szerokoekranowy format 16:9 umożliwia operatorom jednoczesne wyświetlanie wielu okien interfejsu, co poprawia wydajność pracy.

W przeciwieństwie do wyświetlaczy komercyjnych, monitor został zaprojektowany z myślą o ciągłej pracy przemysłowej. Wytrzymała konstrukcja mechaniczna o otwartej ramie łatwo integruje się z szafami sterowniczymi CNC, panelami operatorskimi i konsolami przemysłowymi, zachowując jednocześnie doskonałe odprowadzanie ciepła i stabilność mechaniczną.

Zaprojektowane, aby sprostać wyzwaniom maszyn CNC

Aby zapewnić niezawodną pracę obrabiarek CNC, SKY-TDM zoptymalizował monitor, aby sprostać typowym wyzwaniom przemysłowym:

- Przemysłowy wyświetlacz LCD przeznaczony do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu.

- Wyświetlacz Full HD o wysokiej rozdzielczości zapewniający przejrzystą grafikę obróbki i wizualizację HMI.

- Stabilny projektowany dotyk pojemnościowy z opcjonalną obsługą dotyku w rękawiczkach.

- Wzmocniona konstrukcja wewnętrzna w celu poprawy odporności na wibracje.

- Technologia wiązania optycznego redukuje odbicia i poprawia widoczność.

- Płaska konstrukcja z przodu ułatwia codzienne czyszczenie i konserwację.

- Dostępne opcje wysokiej jasności dla wymagających środowisk fabrycznych.

- Szeroka temperatura robocza odpowiednia dla warsztatów przemysłowych.

- Konstrukcja o niskim poziomie EMI zapewniająca stabilną komunikację z przemysłowymi systemami sterowania.

- Elastyczne dostosowywanie dla producentów maszyn OEM.

Typowe zastosowania

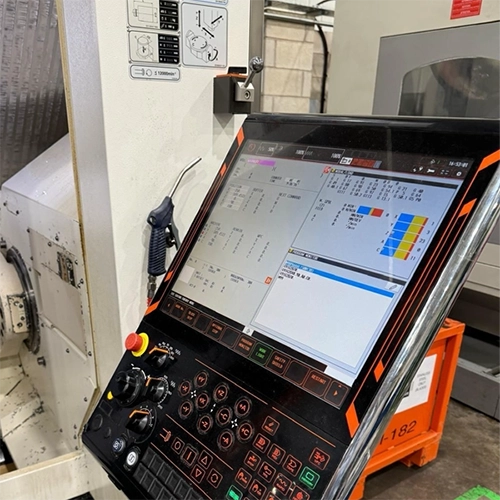

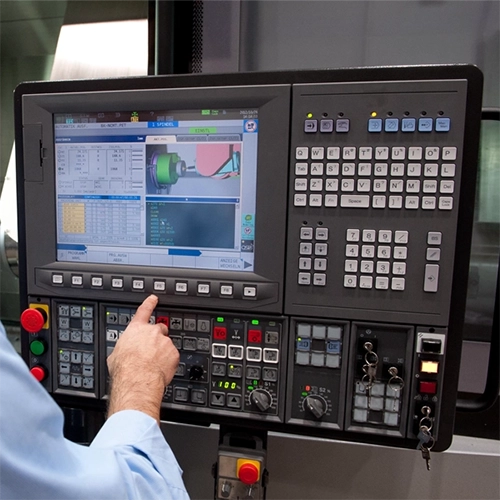

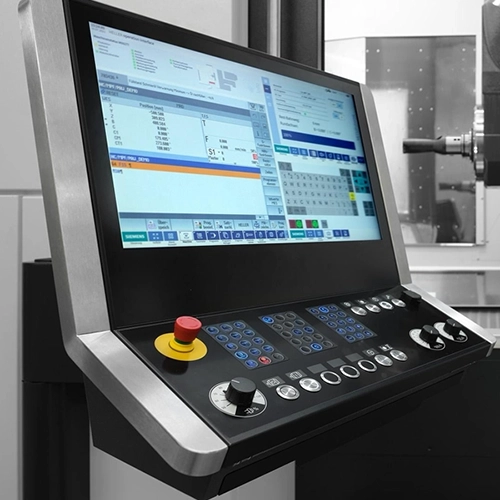

Ten 15,6-calowy monitor dotykowy z otwartą ramą jest szeroko stosowany w wysokiej klasy centrach obróbczych CNC, tokarkach CNC, frezarkach, szlifierkach, wycinarkach laserowych, sprzęcie EDM, przemysłowych panelach HMI, inteligentnych systemach sterowania fabryką, konsolach operatorów linii produkcyjnych i różnych urządzeniach automatyki przemysłowej.

W przypadku wysokiej klasy sprzętu CNC SKY-TDM koncentruje się na rozwiązywaniu rzeczywistych wyzwań stojących przed konstruktorami maszyn. Jesteśmy w pełni przygotowani, aby sprostać wszystkim poniższym wyzwaniom.

Obrabiarki generują ciągłe wibracje podczas skrawania. Aby poprawić niezawodność, wewnętrzna konstrukcja została wzmocniona, złącza są bezpiecznie zamocowane, a komponenty elektroniczne klasy przemysłowej zostały dobrane tak, aby zapewnić stabilną pracę w przypadku długotrwałych wibracji.

Fabryki często zawierają mgłę płynu chłodzącego, olej smarowy, pył metalowy i cząstki unoszące się w powietrzu. Przednia powierzchnia dotykowa ma płaską, przemysłową konstrukcję, która jest łatwa do czyszczenia, a technologia spajania optycznego minimalizuje wewnętrzne gromadzenie się kurzu, redukuje odbicia i poprawia czytelność wyświetlacza w jasnym fabrycznym oświetleniu.

Operatorzy często noszą rękawice robocze podczas obsługi obrabiarek. Nasze projektowane, pojemnościowe rozwiązanie dotykowe obsługuje obsługę w rękawiczkach (możliwość dostosowania), umożliwiając dokładne wprowadzanie danych dotykowych bez przerywania produkcji.

Środowiska przemysłowe również wymagają długich godzin pracy. W wyświetlaczu zastosowano przemysłowe panele LCD z trwałym podświetleniem LED, aby zapewnić stabilną jasność i spójność kolorów przez lata ciągłej produkcji.

Producentom sprzętu obsługującym rynki globalne SKY-TDM oferuje kompleksowe usługi dostosowywania OEM/ODM, w tym wyświetlacze o wysokiej jasności, powłoki przeciwodblaskowe (AG), powłoki przeciwodblaskowe (AR), obróbkę powierzchni zapobiegającą pozostawianiu odcisków palców (AF), łączenie optyczne, niestandardowe ramki przednie, drukowanie logo, modyfikacje interfejsów, optymalizację oprogramowania sprzętowego i pełną integrację wyświetlaczy.

Niezależnie od tego, czy jest używany w pionowych centrach obróbkowych, poziomych centrach obróbczych, tokarkach CNC, szlifierkach, sprzęcie do cięcia laserowego, czy w inteligentnych systemach produkcyjnych, monitor dotykowy SKY-TDM o przekątnej 15,6 cala z otwartą ramą zapewnia niezawodność i wydajność, jakiej oczekuje się od nowoczesnych przemysłowych rozwiązań HMI.

Typowe specyfikacje

Dlaczego warto wybrać NAS

Wspierani przez dziesięciolecia doświadczenia w branży, jesteśmy głęboko zaangażowani w przemysłowe rozwiązania w zakresie wyświetlaczy dotykowych, co czyni nas zaufanym partnerem producentów maszyn CNC na całym świecie.

✅ Specjalizacja branżowa

Specjalizujemy się w monitorach dotykowych z otwartą ramą do automatyki przemysłowej, popartych głęboką wiedzą specjalistyczną w zakresie środowisk warsztatowych CNC, odporności na wibracje, standardów EMC i wymagań dotyczących długoterminowej ciągłej pracy. Nasz zespół inżynierów doskonale rozumie rzeczywiste wyzwania stojące przed konstruktorami maszyn.

✅ Profesjonalne wsparcie w zakresie dostosowywania

Od mechanicznych modyfikacji konturu, powlekania szkła pokrywającego i drukowania jedwabiem, po dostrajanie parametrów dotykowych i dostosowywanie interfejsu – zapewniamy usługi OEM/ODM pod klucz. Możemy dostosować nasze rozwiązania tak, aby idealnie pasowały do ​​konstrukcji szaf i systemów sterowania.

✅ Proaktywne wsparcie techniczne

Nasi inżynierowie zapewniają kompleksowe wsparcie przez cały cykl życia projektu, w tym konsultacje schematyczne, weryfikację próbek, optymalizację projektu i pomoc techniczną po sprzedaży.

✅ Globalne wsparcie w zakresie zgodności

Możemy opracowywać produkty zgodne z CE, RoHS, REACH i innymi regionalnymi wymogami certyfikacyjnymi, pomagając w płynnej ekspansji na rynki zagraniczne.

Zapewnienie jakości

Stabilność jakości jest najwyższym priorytetem dla przemysłowych interfejsów HMI wdrażanych na sprzęcie CNC. Każda jednostka przestrzega rygorystycznych procedur kontroli jakości:

🔹Przegląd komponentów:Wybrano wyłącznie przemysłowe panele LCD, dotykowe układy scalone i komponenty elektroniczne, eliminując części przeznaczone dla konsumentów.

🔹Test ciągłego starzenia:Wszystkie gotowe monitory przechodzą długotrwałe testy wygrzewania, aby wykryć wczesne awarie.

🔹Walidacja środowiskowa:Opcjonalne testowanie cykli w wysokiej i niskiej temperaturze, test wibracji i test niezawodności pyłoszczelności dla niestandardowych wersji przemysłowych.

🔹Ścisła kontrola funkcjonalna:Kalibracja dokładności dotyku, kontrola jednolitości wyświetlacza, testowanie komunikacji interfejsu i kontrola wyglądu przed pakowaniem.

🔹Identyfikowalna dokumentacja produkcyjna:Każda partia przechowuje pełne archiwa testów w celu śledzenia jakości.

🔹Stałe długoterminowe dostawy:Stabilne pozyskiwanie komponentów gwarantuje dłuższy cykl życia produktu, oszczędzając producentom OEM koszty wielokrotnych przeprojektowań.

Często zadawane pytania

P1: Czy ten 15,6-calowy monitor dotykowy z otwartą ramką można w pełni dostosować?

O: Tak. Wspieramy kompleksowe dostosowywanie paneli dotykowych, płytek sterowników, obudów i innych komponentów, wszystko dostosowane do Twoich specyficznych wymagań.

P2: Czy urządzenie jest odporne na wibracje pochodzące od sprzętu do obróbki?

O: Tak. Nasza wewnętrzna konstrukcja i układ montażowy są wzmocnione, aby wytrzymać powtarzające się wibracje powstające podczas operacji cięcia.

P3: Jakie interfejsy sygnałowe są standardem?

Odp.: Standardowe porty obejmująHDMI, VGA, USB Touch, audio i DC 12 Vwejście mocy. Dodatkowe interfejsy można zaprojektować na zamówienie.

P4: Czy dostępna jest wersja o wysokiej jasności?

O: Tak. Oferowanych jest wiele stopni jasności, w tym modele przemysłowe o dużej jasności przeznaczone do środowisk o silnym oświetleniu otoczenia.

P5: Czy możemy dostosować przednią szybę?

O: Absolutnie. Oferujemy szkło wzmacniane chemicznie z opcjonalnymi powłokami AG (antyodblaskowymi), AR (antyrefleksyjnymi) i AF (antyodciskowymi). Obsługiwane są również niestandardowe rozmiary, kształty i drukowanie logo.

P6: A co z długoterminową dostępnością produktów?

Odp.: Nasza seria wyświetlaczy przemysłowych utrzymuje długie cykle życia produktów, pomagając producentom OEM sprzętu uniknąć dodatkowych kosztów i ryzyka związanego z zapasami związanymi z częstymi przeprojektowaniami.

Skontaktuj się z nami

Tworzysz nową maszynę CNC, przemysłowe HMI lub system automatycznego sterowania?

SKY-TDM zapewnia kompleksowe rozwiązania OEM i ODM dlaMonitor dotykowy o przekątnej 15,6 cala z otwartą ramą, obsługując producentów sprzętu przemysłowego na całym świecie.

Aby pomóc nam polecić najlepsze rozwiązanie dla Twoich potrzeb, podaj następujące szczegóły:

- Rozmiar i rozdzielczość wyświetlacza

- Technologia dotykowa (PCAP lub rezystancyjna)

- Wymagania dotyczące interfejsu (HDMI, VGA, DP, typ C)

- Wymagania dotyczące jasności

- Sposób montażu i wymiary montażowe

- Zakres temperatur pracy

- Oczekiwane roczne zapotrzebowanie

- Zastosowanie (maszyna CNC, HMI, automatyka, cięcie laserowe itp.)

- Harmonogram projektu

Nasz zespół inżynierów przedstawi zalecenia techniczne, rysunki mechaniczne, propozycje dostosowań, próbki i konkurencyjne oferty, aby przyspieszyć rozwój Twojego sprzętu.
